![Came G3750 [15/28] G3750119gv20_ver1_ru 15](/img/pdf.png)
Came G3750 [15/28] G3750119gv20_ver1_ru 15
![Came G3750 [15/28] G3750119gv20_ver1_ru 15](/views2/1370436/page15/bgf.png)
~1°
~89°
~1°
~89°
РУССКИЙ
Стр. 15 - Код руководства:
119 GV2 0 версия.
1.0
09/2010 © CAME cancelli automatici s.p.a. сохраняет за собой право на изменение содержащейся в этой инструкции информации в лю бое время и без предварительного уведомления.

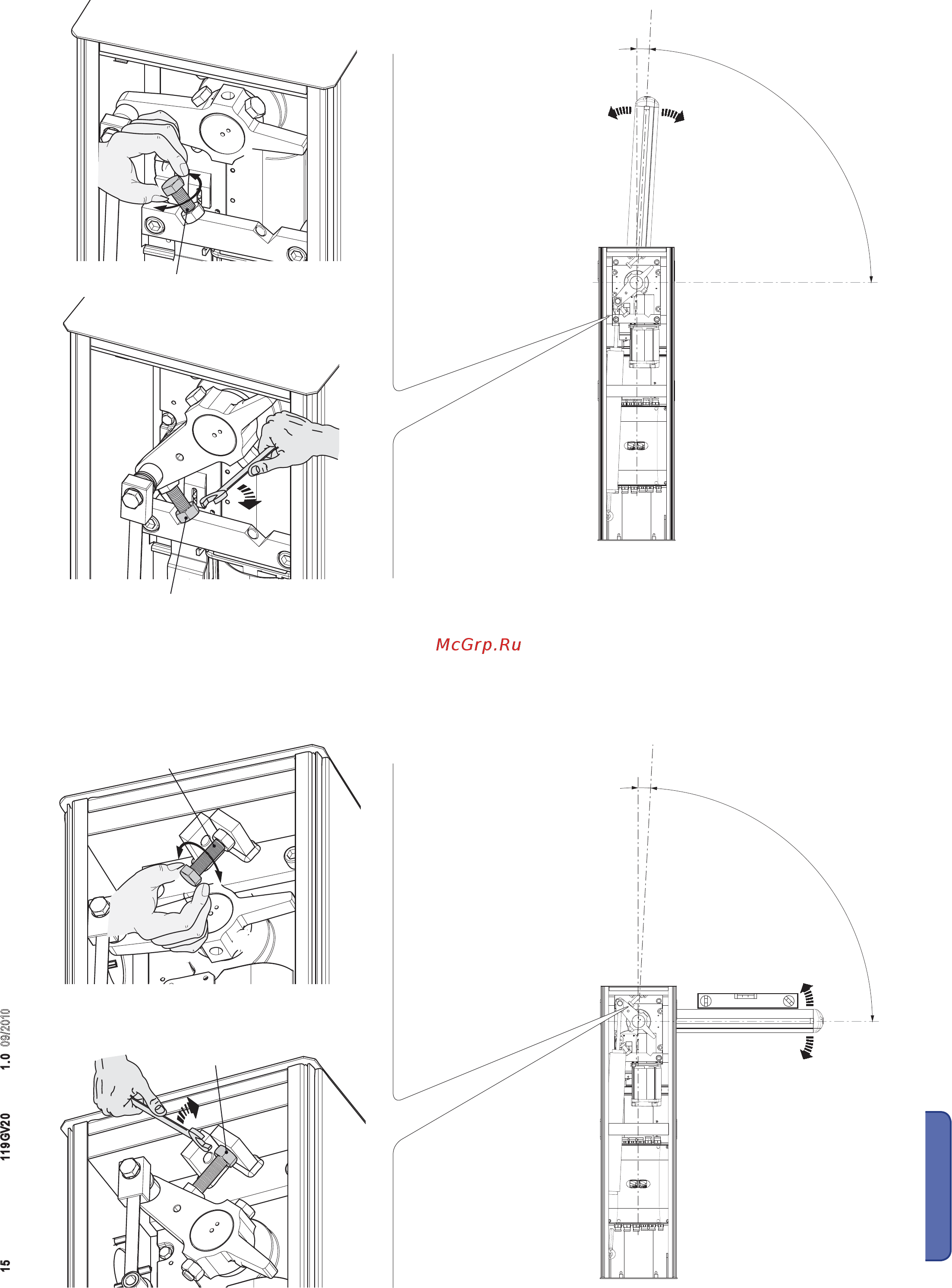

Чтобы откорректировать вертикальное положение, опустите стрелу, откройте дверцу и поворачивайте механический упор
открывания по часовой стрелке или против нее до необходимого уровня, затем зафиксируйте упор с помощью контргайки.
Чтобы откорректировать горизонтальное положение поднимите стрелу, отрегулируйте механический упор закрывания и
зафиксируйте его с помощью контргайки.
Механический упор открывания
Контргайка
Механический упор
закрывания
Контргайка
