РУССКИЙ
Стр. 16 - Код руководства: 119GV20 версия. 1.0
09/2010 © CAME cancelli automatici s.p.a. сохраняет за собой право на изменение содержащейся в этой инструкции информации в лю бое время и без предварительного уведомления.
ВНИМАНИЕ! Процедура
разблокировки может
представлять собой опасность
для пользователя в том
случае, если по какой-либо
причине стрела была плохо
прикреплена к основанию
во время монтажных работ,
если она нестабильна
или сломана в результате
аварии и т.д. - Натянутые
пружины уже не могут
гарантировать балансировки!
Таким образом, они могут
привести к резкому
вращению крепления
стрелы и/или самой
стрелы .

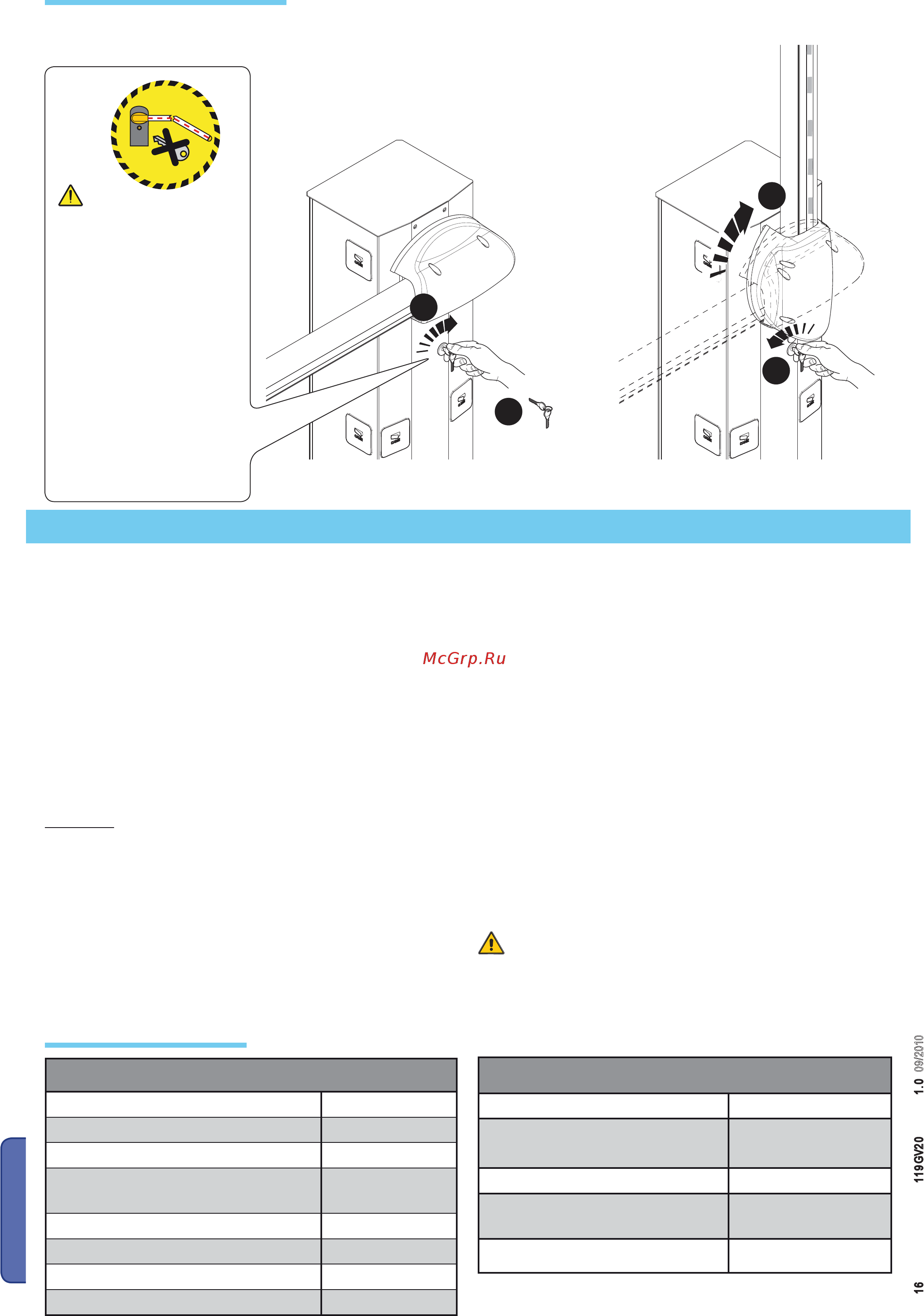

- Вставьте индивидуальный ключ в замок и поверните его по часовой стрелке. Поднимите стрелу вручную и заблокируйте ее
снова, повернув ключ против часовой стрелки.
Описание блока управления
Ручная разблокировка шлагбаума
Технические характеристики
Данное изделие разработано и изготовлено компанией
CAME Cancelli Automatici S.p.A. Блок управления питается
напряжением ~230 В, 50/60 Гц.
Устройства управления и дополнительные принадлежности
работают от 24 В. Внимание! Суммарная мощность
дополнительных устройств не должна превышать 40 Вт.
Блок управления оснащен токовой системой защиты, которая
постоянно контролирует значение тягового усилия мотора.
Когда на пути движения стрелы встречается препятствие,
токовая система обнаруживает излишнее тяговое усилие и
выполняет следующее:
- в режиме открывания останавливает стрелу;
- в режиме закрывания: меняет направление движения стрелы и
полностью открывает шлагбаум; после чего активируется режим
автоматического закрывания.
Внимание! После того как стрела меняет направление движения
три раза подряд, она останавливается в открытом положении,
исключая возможность автоматического закрывания. Чтобы
закрыть шлагбаум , необходимо нажать на кнопку устройства
управления или брелка-передатчика.
Все электрические соединения защищены плавкими
предохранителями, смотрите таблицу.
Электронная плата обеспечивает и контролирует выполнение
следующих функций:
- автоматическое закрывание;
- немедленное закрывание;
ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ
Для защиты Номинальный ток:
Электронная плата (линейный) 3,15 A-F
Аксессуары 24 В 2 A-F
Устройства управления (блок
управления)
630 мA-F
Мотор 10 A-F
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания: 230 В - 50/60 Гц
Максимальная мощность 400 Вт
Потребление в состоянии покоя 110 мA
Максимальная мощность аксессуаров,
работающих от 24 В
40 Вт
Класс изоляции контуров II
Материал корпуса АБС
Класс защиты корпуса IP54
Рабочая температура: -20 / +55°C
- предварительное включение сигнальной лампы;
- обнаружение препятствий при остановленной в любом
положении стреле;
- режим "ведомый";
- усиление торможения стрелы.
Тип управления:
- открывание/закрывание;
- открывание/режим «Присутствие оператора»;
- открывание;
- полный стоп.
Специальные регулировки позволяют установить:
- время автоматического закрывания;
- чувствительность токовой системы защиты.
Дополнительные аксессуары:
- мигающая сигнальная лампа и дюралайт;
- лампа-индикатор открытого положения шлагбаума,
выключается при закрывании стрелы;
- Плата 002LB38, предназначенная для работы шлагбаума
при отсутствии сетевого электропитания и для подзарядки
аккумуляторов (см. техническую документацию).
Внимание! Перед началом работ по эксплуатации,
ремонту, настройке или регулировке в блоке управления
отключите сетевое электропитание и отсоедините
аккумуляторы.
