Came G3750 [6/28] Монтаж

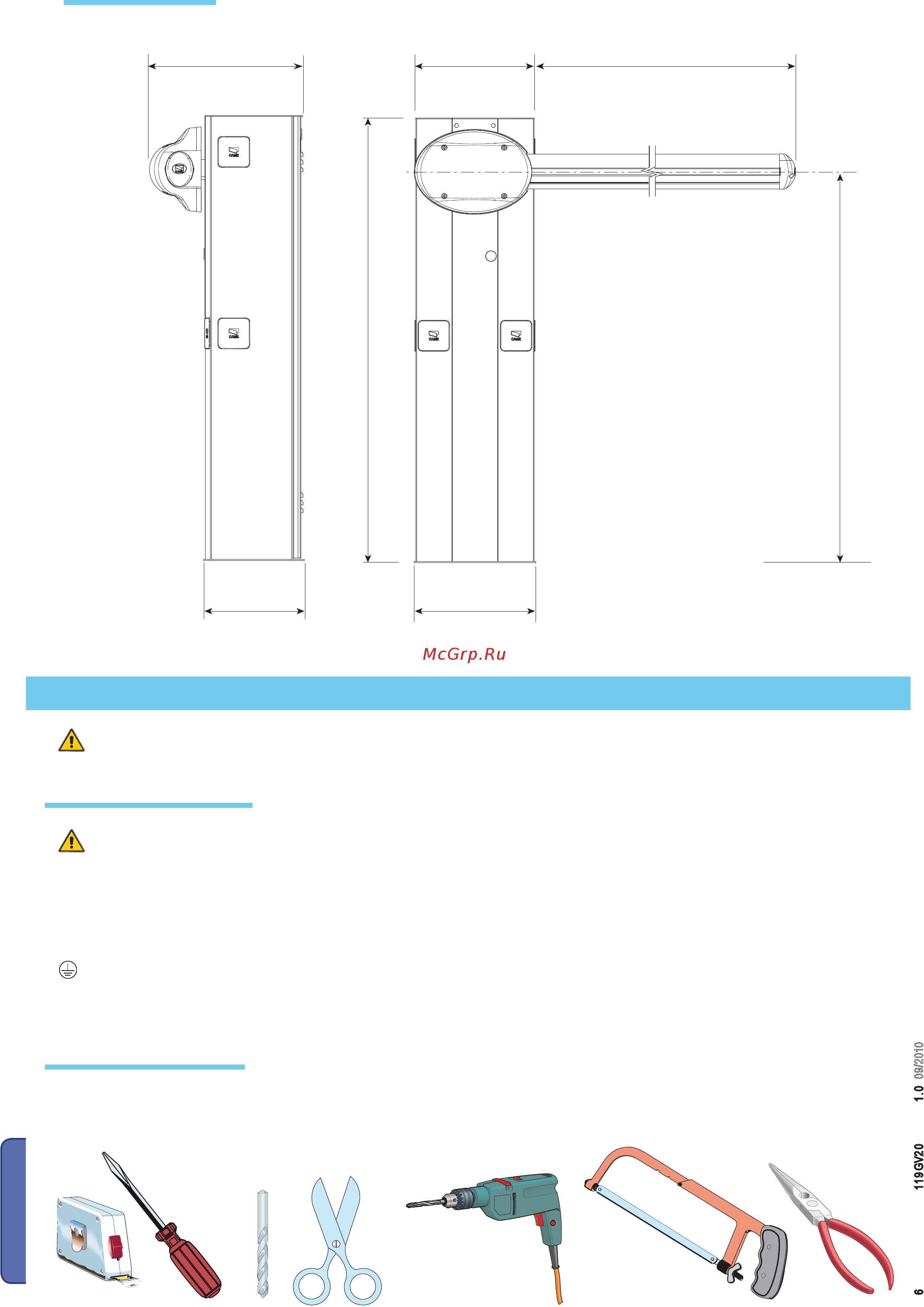

![Came G3750 [6/28] Монтаж](/views2/1370436/page6/bg6.png)
338
1007
260 max. 3750
884
265220
РУССКИЙ
Стр. 6 - Код руководства:
119GV20 версия.
1.0
09/2010 © CAME cancelli automatici s.p.a. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
Габаритные размеры
Перед началом монтажных работ выполните следующее:
• Убедитесь в том, что питание блока управления осуществляется от отдельной линии с соответствующим автоматическим
выключателем, при этом расстояние между контактами должно быть не менее 3 мм.
• Приготовьте лотки и каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.
• Подготовьте дренажную трубу, которая позволит избежать застоя воды, способного привести к окислению используемых
материалов.
• У
бедитесь в том, чтобы между внутренними соединениями кабеля, обеспечивающими непрерывность контура
безопасности, и другими токопроводящими частями была предусмотрена дополнительная изоляция.
Установка должна производиться квалифицированным персоналом в полном соответствии с требованиями
действующих норм безопасности.
Инструменты и материалы
Перед началом монтажных работ убедитесь, что применяемые инструменты и материалы полностью исправны и соответствуют
действующим нормам безопасности, стандартам и инструкциям. На рисунке ниже представлен минимальный набор инструмен-
тов, необходимых для проведения монтажных работ.
Монтаж
Предварительные проверки
