Came G3750 [21/28] Брелки передатчики

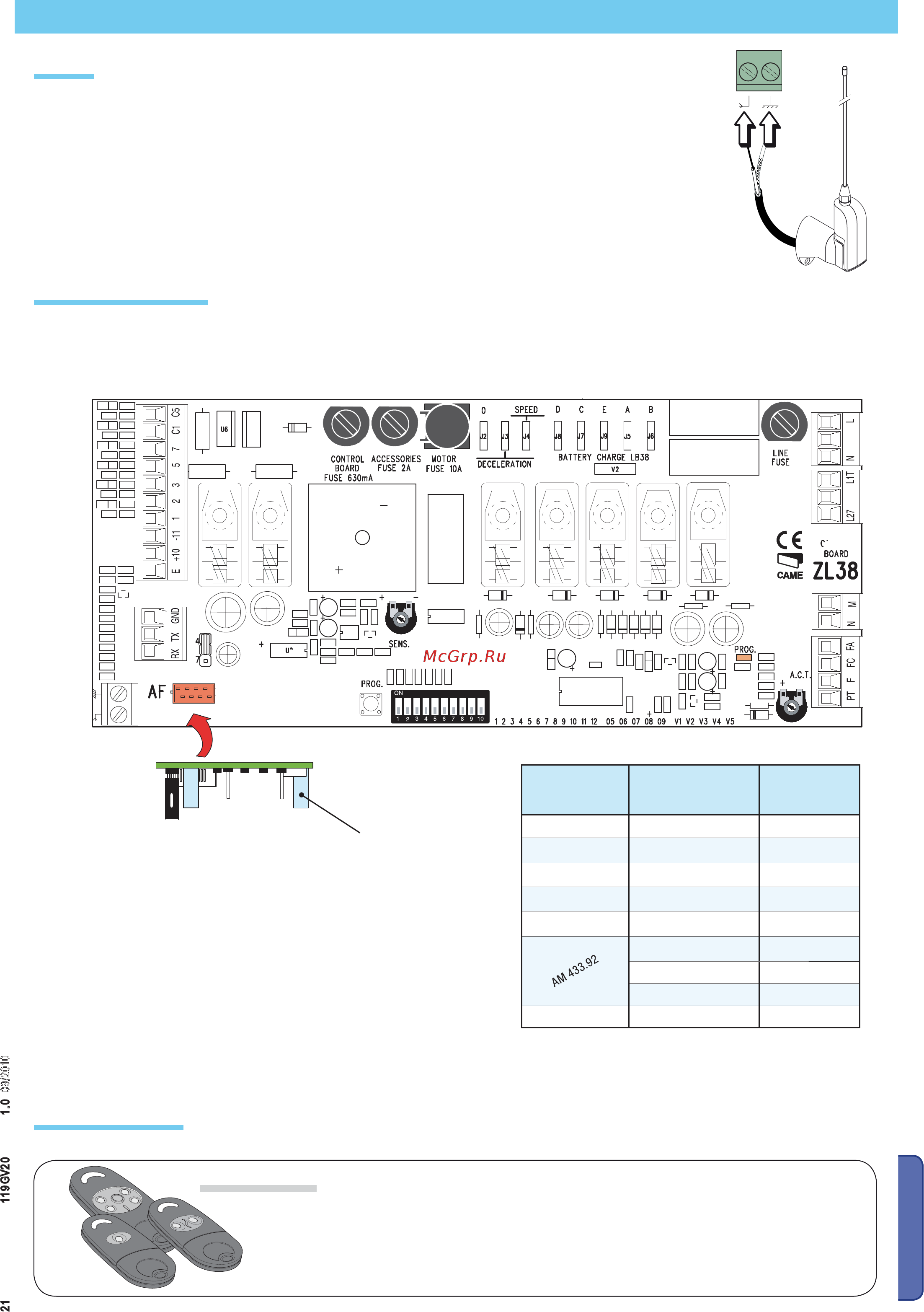

![Came G3750 [21/28] Брелки передатчики](/views2/1370436/page21/bg15.png)
ATOMO
AT01 • AT02
AT04
CAME
CAME
CAME
РУССКИЙ
Стр. 21 - Код руководства:
119GV20 версия. 1.0
09/2010 © CAME cancelli automatici s.p.a. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
Плата радиоприемника AF
Подключите антенный кабель RG58 к соответствующим клеммам.
Отключите электропитание и аккумуляторы аварийного питания и вставьте плату радиоприемника.
Важное примечание: основная электронная плата распознает плату радиоприемника только при включении
электропитания.
Смотрите инструкцию, прилагающиеся к
плате радиоприемника 001AF43SR.
Частота -МГц Плата
радиоприемника
Серия
передатчиков
FM 26.995 AF130 TFM
FM 30.900 AF150 TFM
AM 26.995 AF26 TOP
AM 30.900 AF30 TOP
AM 40.685 AF40 TOUCH
AF43S / AF43SM TAM / TOP
AF43SR ATOMO
AF43S / AF43TW TWIN
AM 868.35 AF868 TOP
Антенна
Плата радиоприемника
Брелки -передатчики
Радиоуправление
