Came G3750 [12/28] Балансировка стрелы

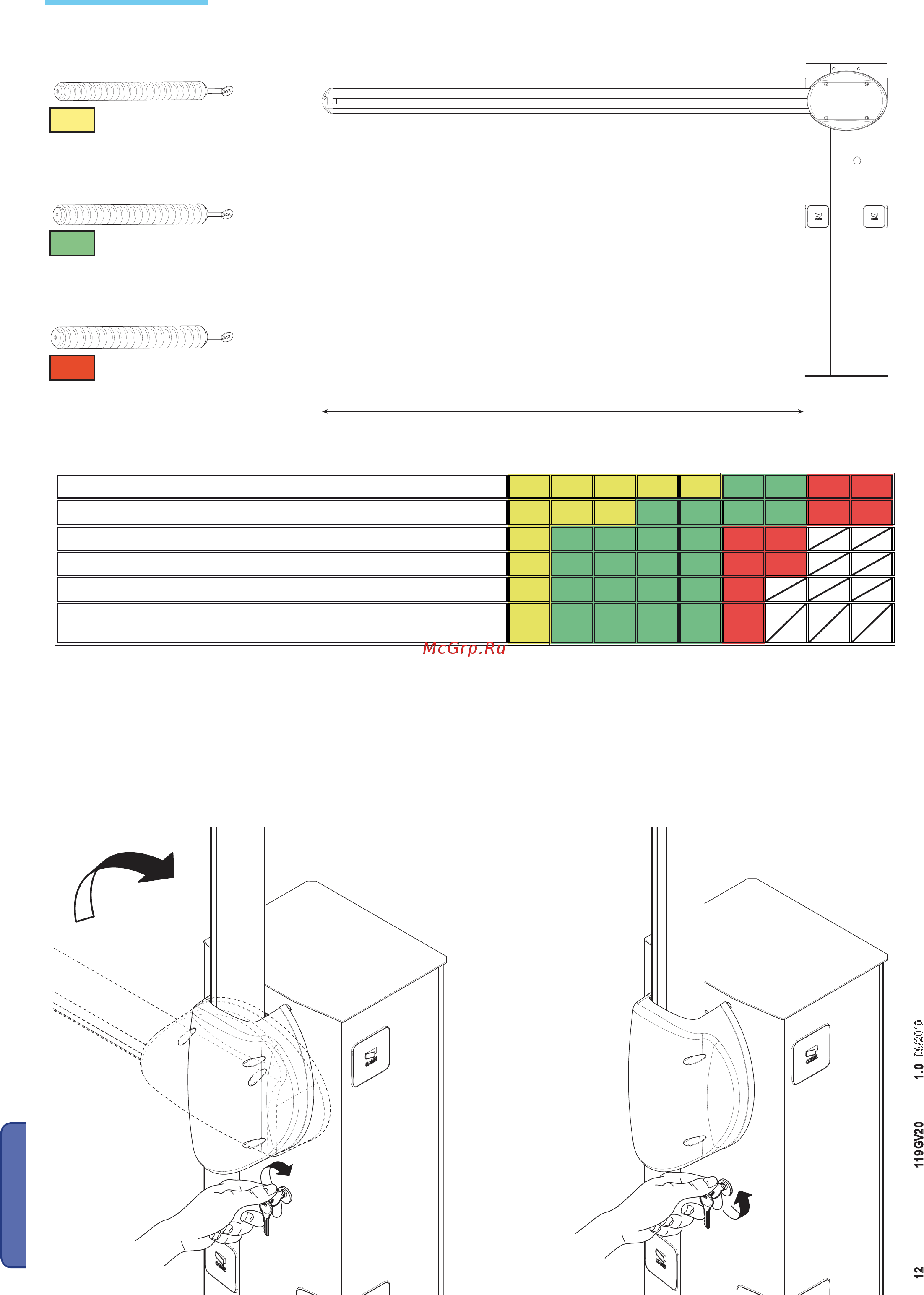

![Came G3750 [12/28] Балансировка стрелы](/views2/1370436/page12/bgc.png)
РУССКИЙ
Стр. 12 - Код руководства: 119 GV 2 0 версия. 1.0
09/2010 © CAME cancelli automatici s.p.a. сохраняет за собой право на изменение содержащейся в этой инструкции информации в лю бое время и без предварительного уведомления.
Разблокирйте привод, установите стрелу в вертикальное положение и снова заблокируйте привод.
Перед тем как приступить к балансировке стрелы, проверьте по нижепредложенной таблице соответствие между выбранной
пружиной, устанавливаемыми аксессуарами и шириной проезда.
Балансировка стрелы
Стрела стандартная* + противоударный профиль
Стрела стандартная* + противоударный профиль + дюралайт
Стрела стандартная* + шторка под стрелу
Стрела стандартная* + дюралайт + шторка под стрелу
Стрела стандартная* + противоударный профиль + подвижная опора
Стрела стандартная* + противоударный профиль + дюралайт +
подвижная опора
* Под стандартной понимается стрела в комплекте с прозрачным профилем для паза и концевой заглушкой.
Пружина 001G02040
Ø 40 мм, ЖЕЛТАЯ
Пружина 001G04060
Ø 50 мм, ЗЕЛЕНАЯ
Пружина 001G06080
Ø 55 мм, КРАСНАЯ
5,1 )м( адзеорп анириШ
1.75
2.0
2.25
2.5
2.75
3.0
3.25
3.5 3.75
Ширина проезда (до 3,75 мм)
