SX
DX
7 ON
РУССКИЙ
Стр. 23 - Код руководства: 119G V 2 0 версия. 1. 0
09/2010 © CAME cancelli automatici s.p.a. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
ПЛАТА УПРАВЛЕНИЯ
ВЕДУЩЕГО ШЛАГБАУМА
ПЛАТА УПРАВЛЕНИЯ
ВЕДОМОГО ШЛАГБАУМА
Черный
Красный
Черный
Красный
Экранированный
кабель
2402C 22AWG
ПЛАТА УПРАВЛЕНИЯ
ВЕДУЩЕГО ШЛАГБАУМА
ПЛАТА УПРАВЛЕНИЯ
ВЕДОМОГО ШЛАГБАУМА

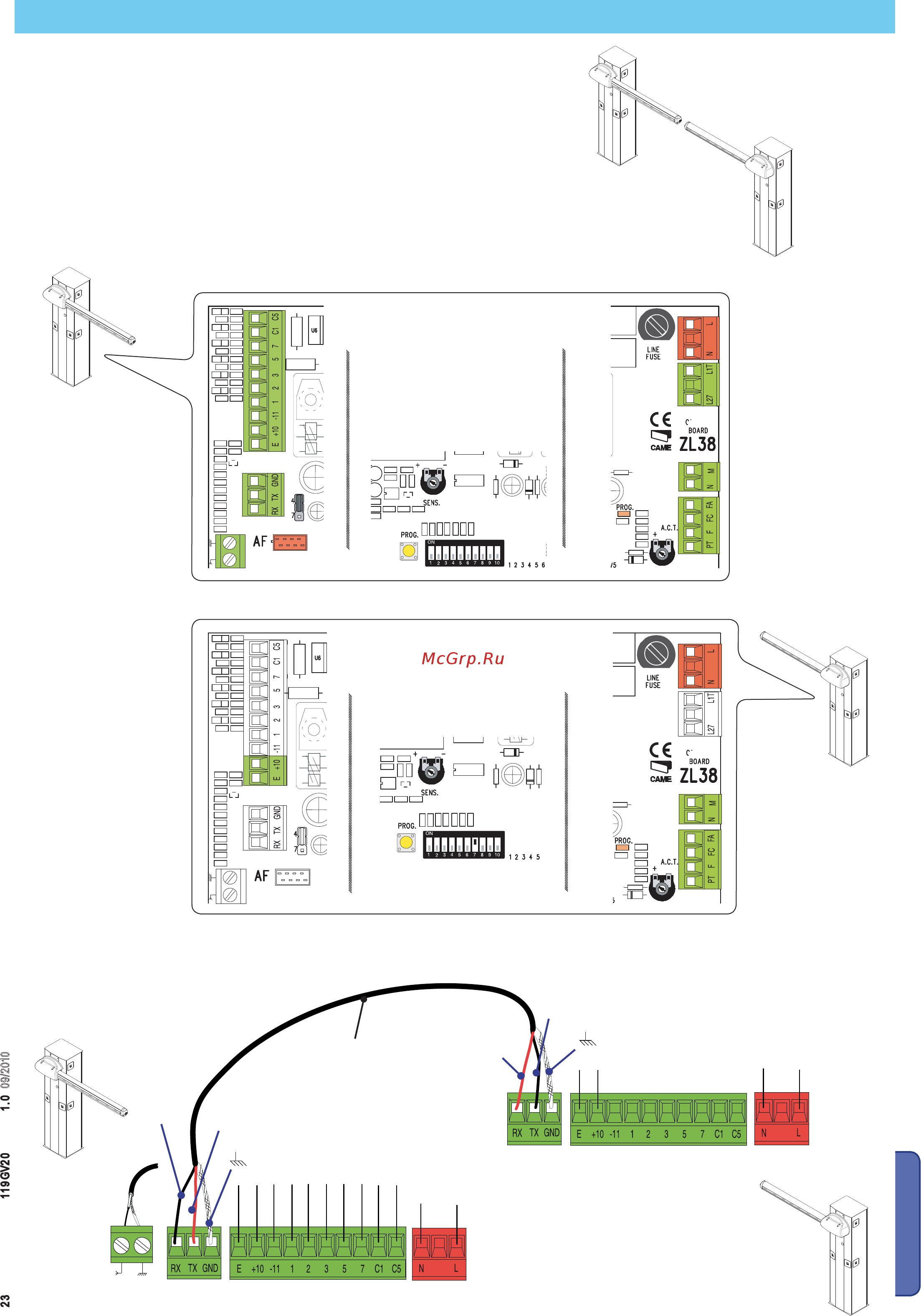

Подключение двух шлагбаумов для синхронной работы
Необходимо определить, какой из двух шлагбаумов является
ведущим, а какой ведомым, потому что:
- на ведомом
шлагбауме необходимо
выполнить только
подключение
электропитания
(клеммы L-N)
и требуемых
сигнализационных
устройств (клеммы
10-E); установить
dip-переключатель
7 в положение ON,
а на трансформаторе
скорость движения
и замедления стрелы
установить как у
ведущего шлагбаума.
- на ведущем
шлагбауме
выполняются все
необходимые
подключения,
настройки и
регулировки; на нем
же активируется
радиоуправление.
Выполните соединения между двумя платами блоков управления, используя клеммы
RX-TX-GND
.
