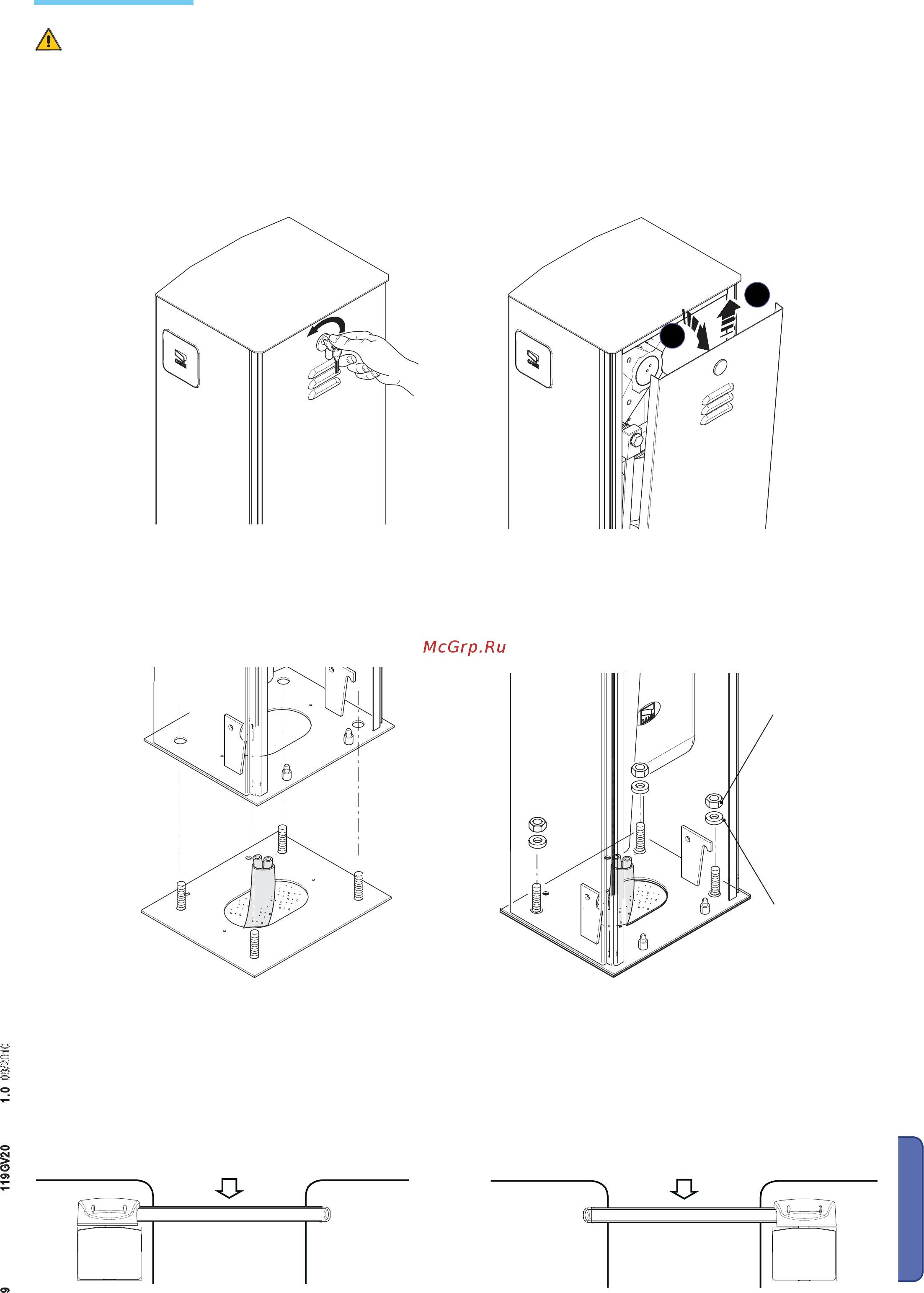

Вставьте индивидуальный ключ в замок и поверните его против часовой стрелки. Снимите дверцу с тумбы.
Установите тумбу на монтажное основание и прикрепите ее с помощью гаек и шайб.
Примечание: установите тумбу таким образом, чтобы дверца была обращена в сторону охраняемой территории.
Внимание: установка шлагбаума должна осуществляться, по крайней мере, двумя специалистами. Используйте
надлежащие инструменты для подъема шлагбаума при его транспортировке и установке.
На этапе крепления шлагбаума его положение может быть нестабильным. Не опирайтесь на шлагбаум до завершения работ по
его креплению во избежание возможного опрокидывания.
Представленные в настоящем руководстве рисунки относятся к шлагбауму с полуовальной стрелой (001G03750).
Важно! Шлагбаумы
предусмотрены для левостороннего монтажа (см. приведенные в наст
оящем руководстве рисунки). В
момент оформления заказа уточните, с какой стороны будет монтироваться шлагбаум.
Чтобы изменить направление вращения, запросите техническую документацию или обратитесь в линию технической поддержки
(смотрите последнюю страницу или зайдите на сайт www.camerussia.com).
ЛЕВОСТОРОННИЙ
шлагбаум
ПРАВОСТОРОННИЙ
шлагбаум
Сторона въезда
Внутренняя
территория
Сторона въезда
Внутренняя
территория
Установка шлагбаума
