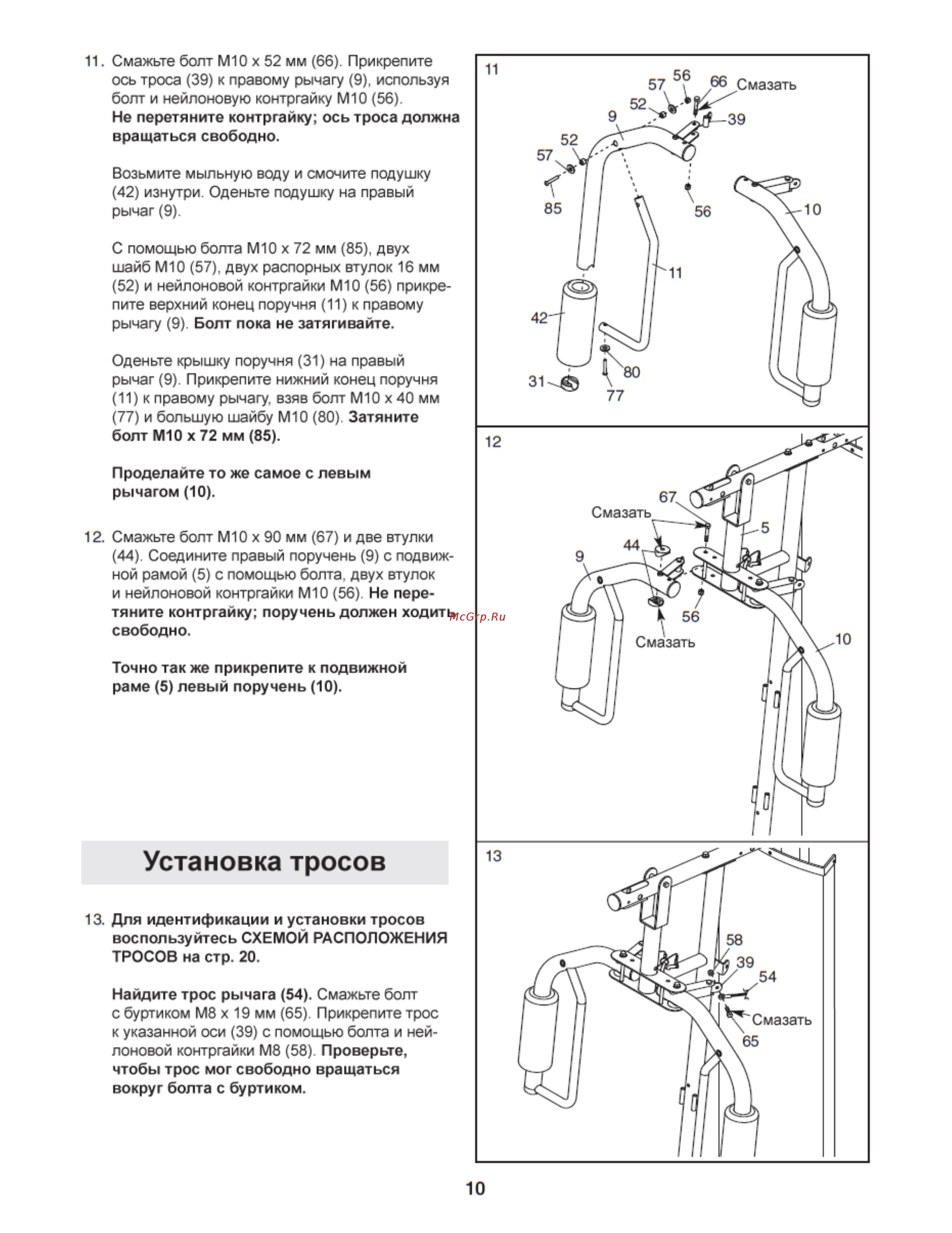

11 Смажьте болт М10 х 52 мм 66 Прикрепите ось троса 39 к правому рычагу 9 используя болт и нейлоновую контргайку М10 56 Не перетяните контргайку ось троса должна вращаться свободно Возьмите мыльную воду и смочите подушку 42 изнутри Оденьте подушку на правый рычаг 9 С помощью болта М10 х 72 мм 85 двух шайб М10 57 двух распорных втулок 16 мм 52 и нейлоновой контргайки М10 56 прикре пите верхний конец поручня 11 к правому рычагу 9 Болт пока не затягивайте Оденьте крышку поручня 31 на правый рычаг 9 Прикрепите нижний конец поручня 11 к правому рычагу взяв болт М10 х 40 мм 77 и большую шайбу М10 80 Затяните болт М10 х 72 мм 85 Проделайте то же самое с левым рычагом 10 12 Смажьте болт М10 х 90 мм 67 и две втулки 44 Соедините правый поручень 9 с подвиж ной рамой 5 с помощью болта двух втулок и нейлоновой контргайки М10 56 Не пере тяните контргайку поручень должен ходить свободно Точно так же прикрепите к подвижной раме 5 левый поручень 10 Установка тросов 13 Для идентификации и установки тросов воспользуйтесь СХЕМОЙ РАСПОЛОЖЕНИЯ ТРОСОВ на стр 20 Найдите трос рычага 54 Смажьте болт с буртиком М8 х 19 мм 65 Прикрепите трос к указанной оси 39 с помощью болта и ней лоновой контргайки М8 58 Проверьте чтобы трос мог свободно вращаться вокруг болта с буртиком 10
