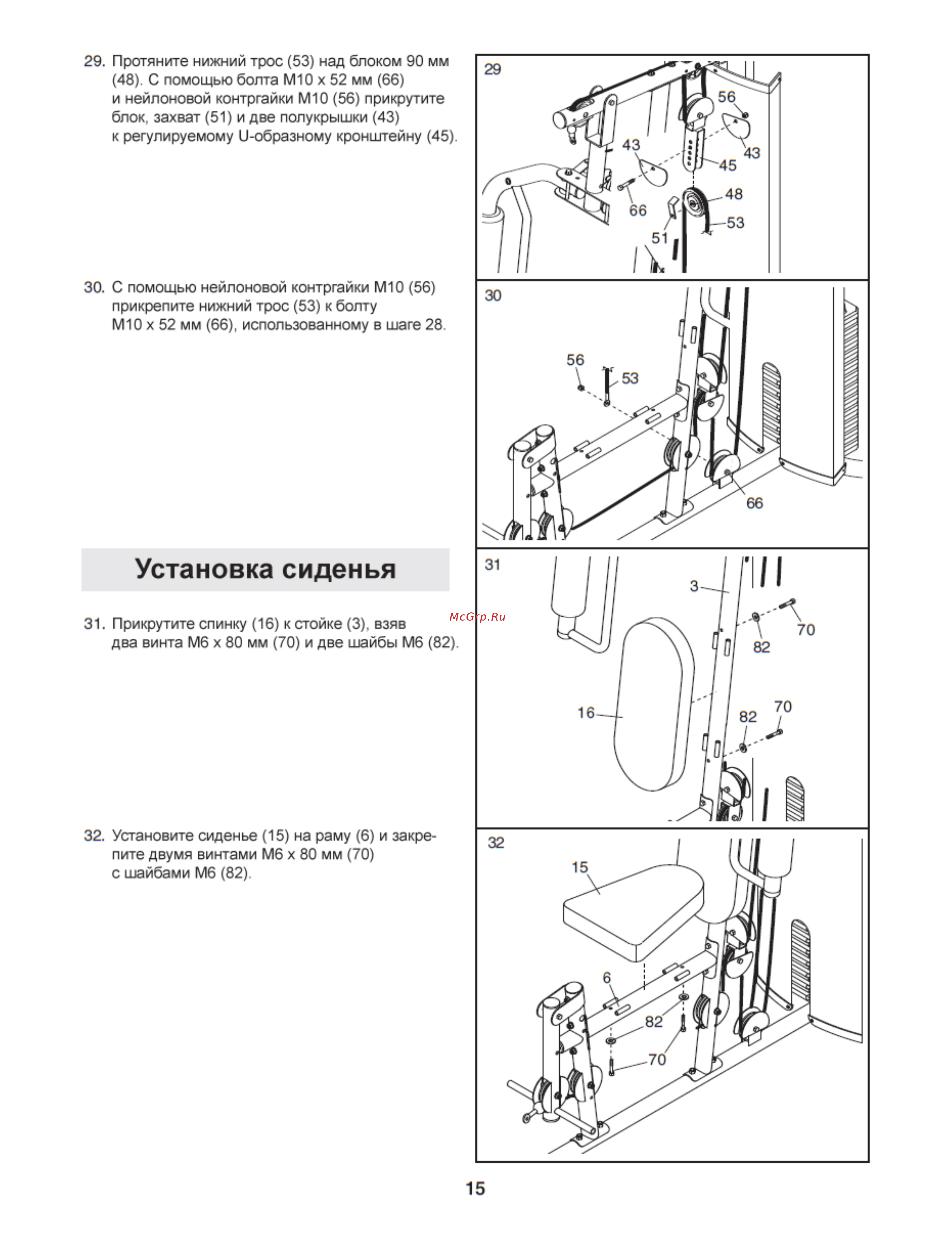

29 Протяните нижний трос 53 над блоком 90 мм 48 С помощью болта М10 х 52 мм 66 и нейлоновой контргайки М10 56 прикрутите блок захват 51 и две полу крышки 43 к регулируемому U образному кронштейну 45 30 С помощью нейлоновой контргайки М10 56 прикрепите нижний трос 53 к болту М10 х 52 мм 66 использованному в шаге 28 Установка сиденья 31 Прикрутите спинку 16 к стойке 3 взяв два винта Мб х 80 мм 70 и две шайбы Мб 82 32 Установите сиденье 15 на раму 6 и закре пите двумя винтами Мб х 80 мм 70 с шайбами Мб 82 15
