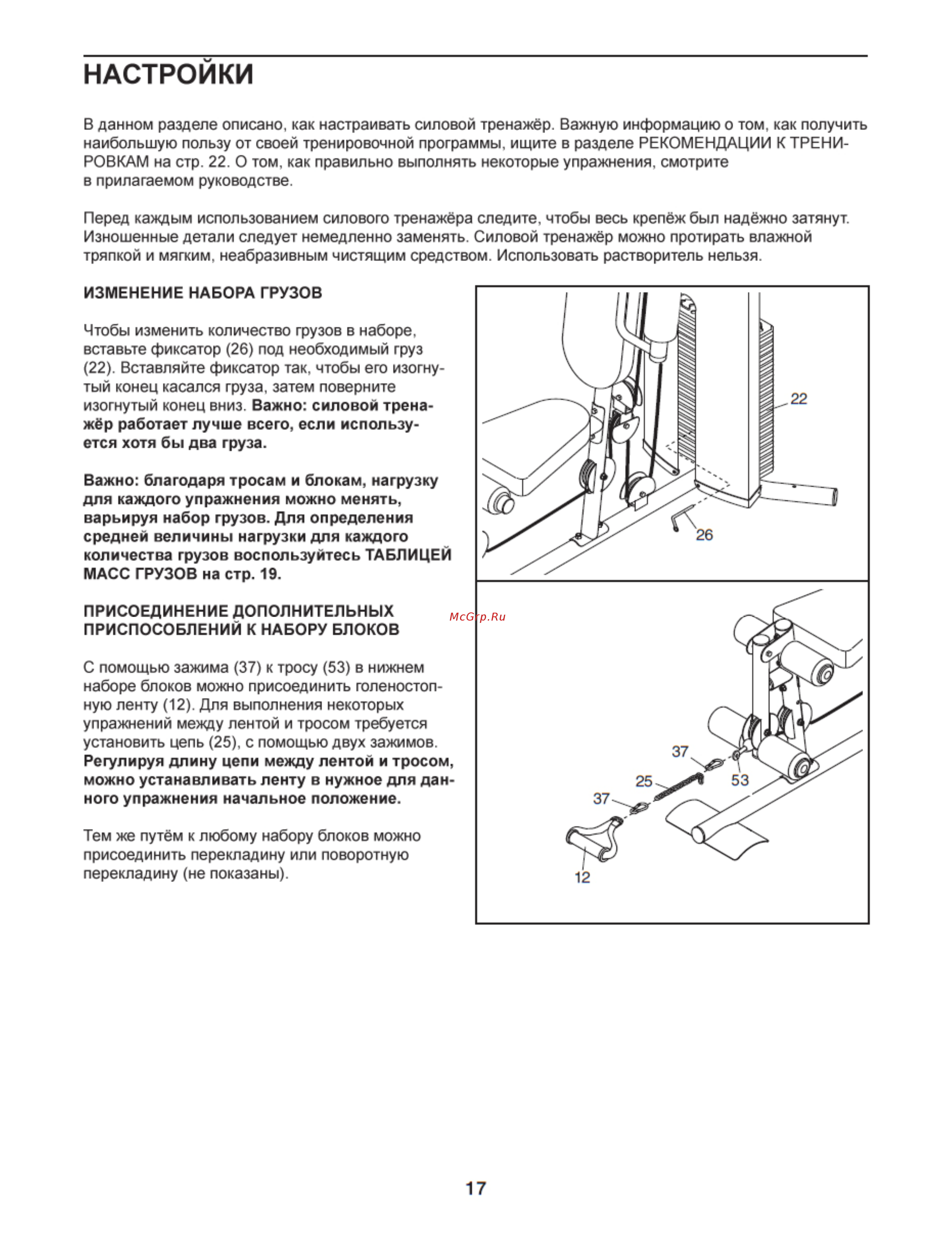

НАСТРОИКИ В данном разделе описано как настраивать силовой тренажёр Важную информацию о том как получить наибольшую пользу от своей тренировочной программы ищите в разделе РЕКОМЕНДАЦИИ К ТРЕНИ РОВКАМ на стр 22 О том как правильно выполнять некоторые упражнения смотрите в прилагаемом руководстве Перед каждым использованием силового тренажёра следите чтобы весь крепёж был надёжно затянут Изношенные детали следует немедленно заменять Силовой тренажёр можно протирать влажной тряпкой и мягким неабразивным чистящим средством Использовать растворитель нельзя ИЗМЕНЕНИЕ НАБОРА ГРУЗОВ Чтобы изменить количество грузов в наборе вставьте фиксатор 26 под необходимый груз 22 Вставляйте фиксатор так чтобы его изогну тый конец касался груза затем поверните изогнутый конец вниз Важно силовой трена жёр работает лучше всего если использу ется хотя бы два груза Важно благодаря тросам и блокам нагрузку для каждого упражнения можно менять варьируя набор грузов Для определения средней величины нагрузки для каждого количества грузов воспользуйтесь ТАБЛИЦЕЙ МАСС ГРУЗОВ на стр 19 ПРИСОЕДИНЕНИЕ ДОПОЛНИТЕЛЬНЫХ ПРИСПОСОБЛЕНИЙ К НАБОРУ БЛОКОВ С помощью зажима 37 к тросу 53 в нижнем наборе блоков можно присоединить голеностоп ную ленту 12 Для выполнения некоторых упражнений между лентой и тросом требуется установить цепь 25 с помощью двух зажимов Регулируя длину цепи между лентой и тросом можно устанавливать ленту в нужное для дан ного упражнения начальное положение Тем же путём к любому набору блоков можно присоединить перекладину или поворотную перекладину не показаны 17
