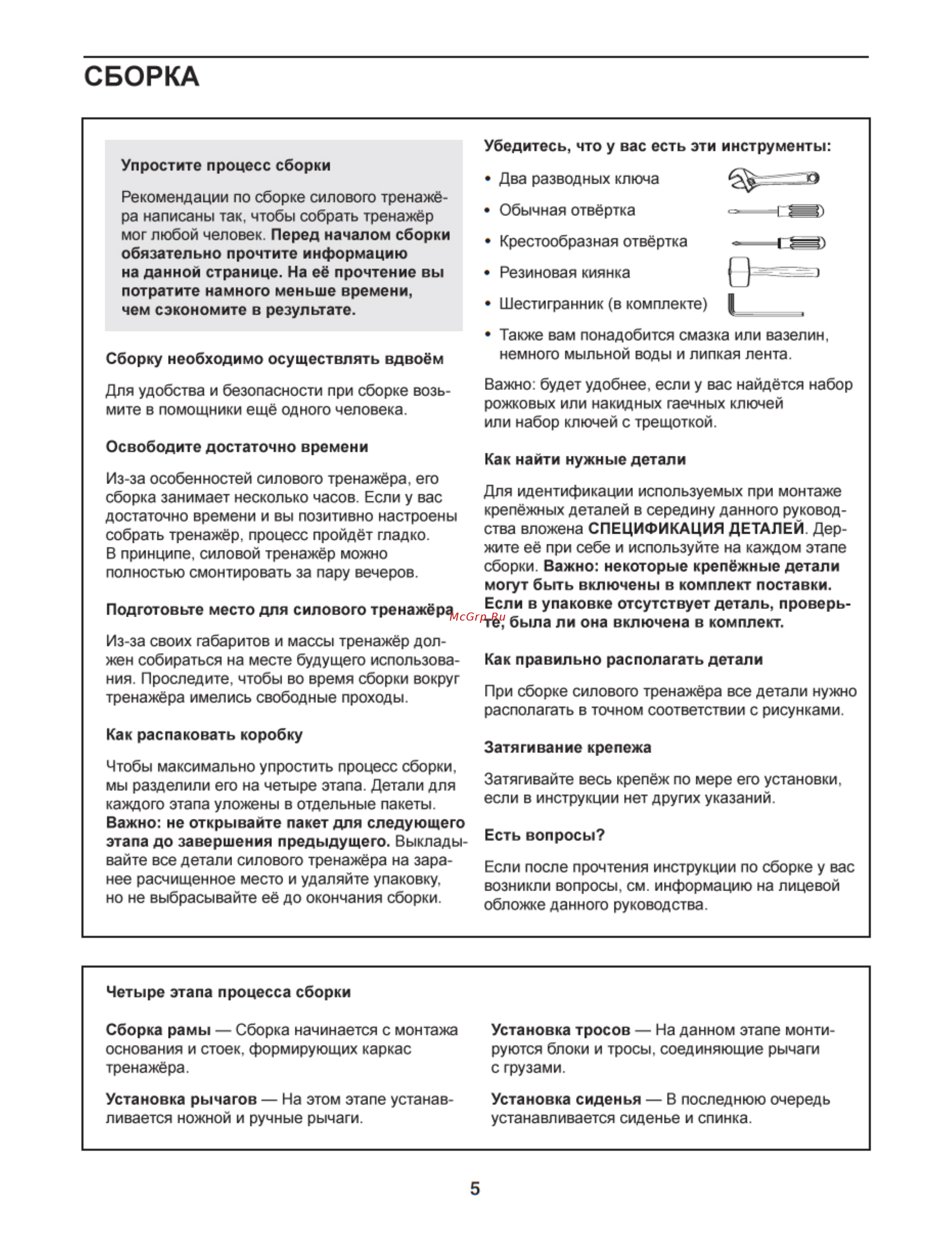

СБОРКА Убедитесь что у вас есть эти инструменты Упростите процесс сборки Два разводных ключа Рекомендации по сборке силового тренажё ра написаны так чтобы собрать тренажёр мог любой человек Перед началом сборки Обычная отвёртка Крестообразная отвёртка обязательно прочтите информацию на данной странице На её прочтение вы потратите намного меньше времени чем сэкономите в результате Резиновая киянка Шестигранник в комплекте Также вам понадобится смазка или вазелин немного мыльной воды и липкая лента Сборку необходимо осуществлять вдвоём Важно будет удобнее если у вас найдётся набор рожковых или накидных гаечных ключей или набор ключей с трещоткой Для удобства и безопасности при сборке возь мите в помощники ещё одного человека Освободите достаточно времени Как найти нужные детали Из за особенностей силового тренажёра его сборка занимает несколько часов Если у вас достаточно времени и вы позитивно настроены собрать тренажёр процесс пройдёт гладко В принципе силовой тренажёр можно полностью смонтировать за пару вечеров Для идентификации используемых при монтаже крепёжных деталей в середину данного руковод ства вложена СПЕЦИФИКАЦИЯ ДЕТАЛЕЙ Дер жите её при себе и используйте на каждом этапе сборки Важно некоторые крепёжные детали могут быть включены в комплект поставки Если в упаковке отсутствует деталь проверь те была ли она включена в комплект Подготовьте место для силового тренажёра Из за своих габаритов и массы тренажёр дол жен собираться на месте будущего использова ния Проследите чтобы во время сборки вокруг тренажёра имелись свободные проходы Как правильно располагать детали При сборке силового тренажёра все детали нужно располагать в точном соответствии с рисунками Как распаковать коробку Затягивание крепежа Чтобы максимально упростить процесс сборки мы разделили его на четыре этапа Детали для каждого этапа уложены в отдельные пакеты Затягивайте весь крепёж по мере его установки если в инструкции нет других указаний Важно не открывайте пакет для следующего этапа до завершения предыдущего Выклады Есть вопросы вайте все детали силового тренажёра на зара нее расчищенное место и удаляйте упаковку но не выбрасывайте её до окончания сборки Если после прочтения инструкции по сборке у вас возникли вопросы см информацию на лицевой обложке данного руководства Четыре этапа процесса сборки Сборка рамы Сборка начинается с монтажа Установка тросов На данном этапе монти основания и стоек формирующих каркас тренажёра руются блоки и тросы соединяющие рычаги с грузами Установка рычагов На этом этапе устанав Установка сиденья В последнюю очередь ливается ножной и ручные рычаги устанавливается сиденье и спинка 5
