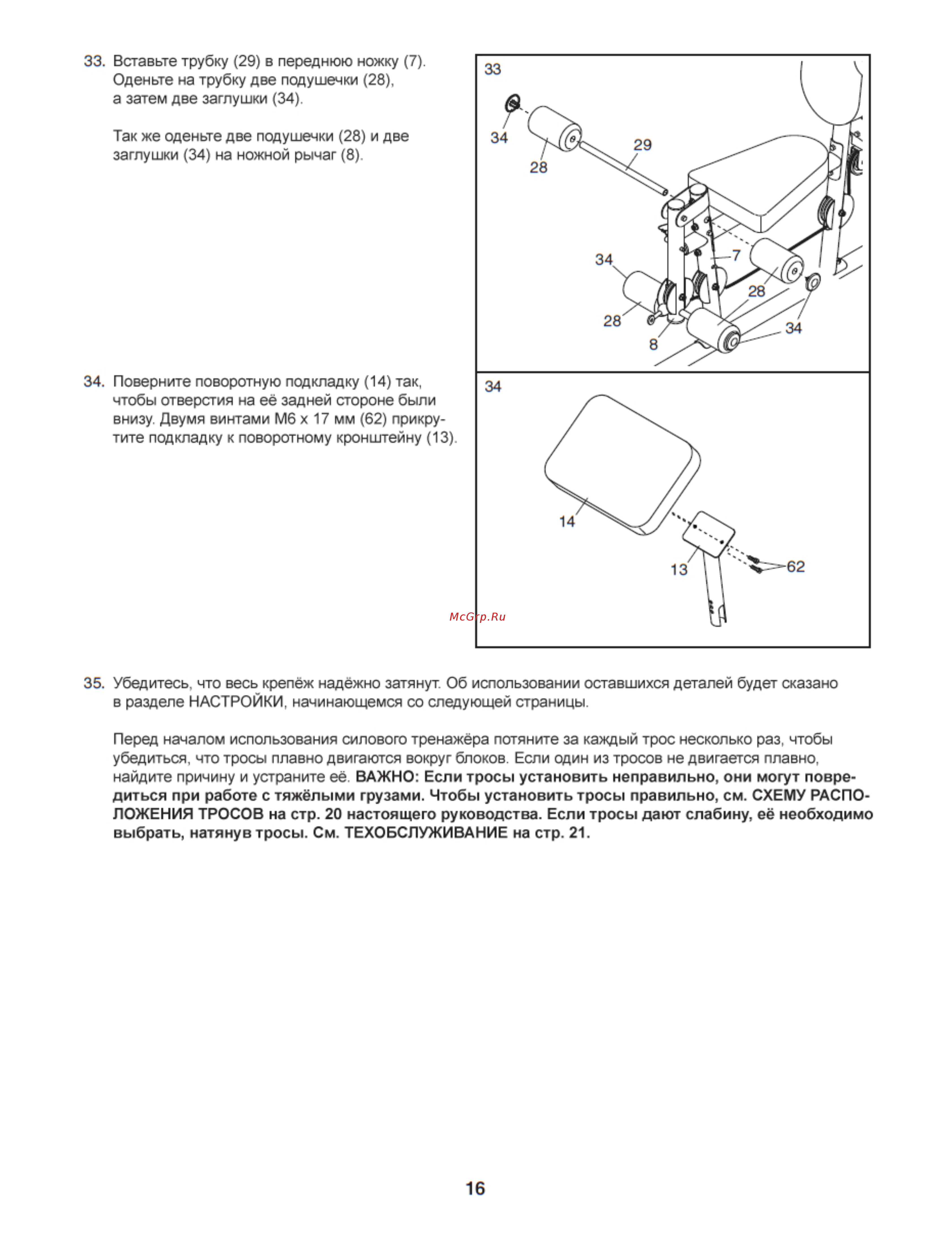

33 Вставьте трубку 29 в переднюю ножку 7 Оденьте на трубку две подушечки 28 а затем две заглушки 34 Так же оденьте две подушечки 28 и две заглушки 34 на ножной рычаг 8 34 Поверните поворотную подкладку 14 так чтобы отверстия на её задней стороне были внизу Двумя винтами Мб х 17 мм 62 прикру тите подкладку к поворотному кронштейну 13 35 Убедитесь что весь крепёж надёжно затянут Об использовании оставшихся деталей будет сказано в разделе НАСТРОЙКИ начинающемся со следующей страницы Перед началом использования силового тренажёра потяните за каждый трос несколько раз чтобы убедиться что тросы плавно двигаются вокруг блоков Если один из тросов не двигается плавно найдите причину и устраните её ВАЖНО Если тросы установить неправильно они могут повре диться при работе с тяжёлыми грузами Чтобы установить тросы правильно см СХЕМУ РАСПО ЛОЖЕНИЯ ТРОСОВ на стр 20 настоящего руководства Если тросы дают слабину её необходимо выбрать натянув тросы См ТЕХОБСЛУЖИВАНИЕ на стр 21 16
