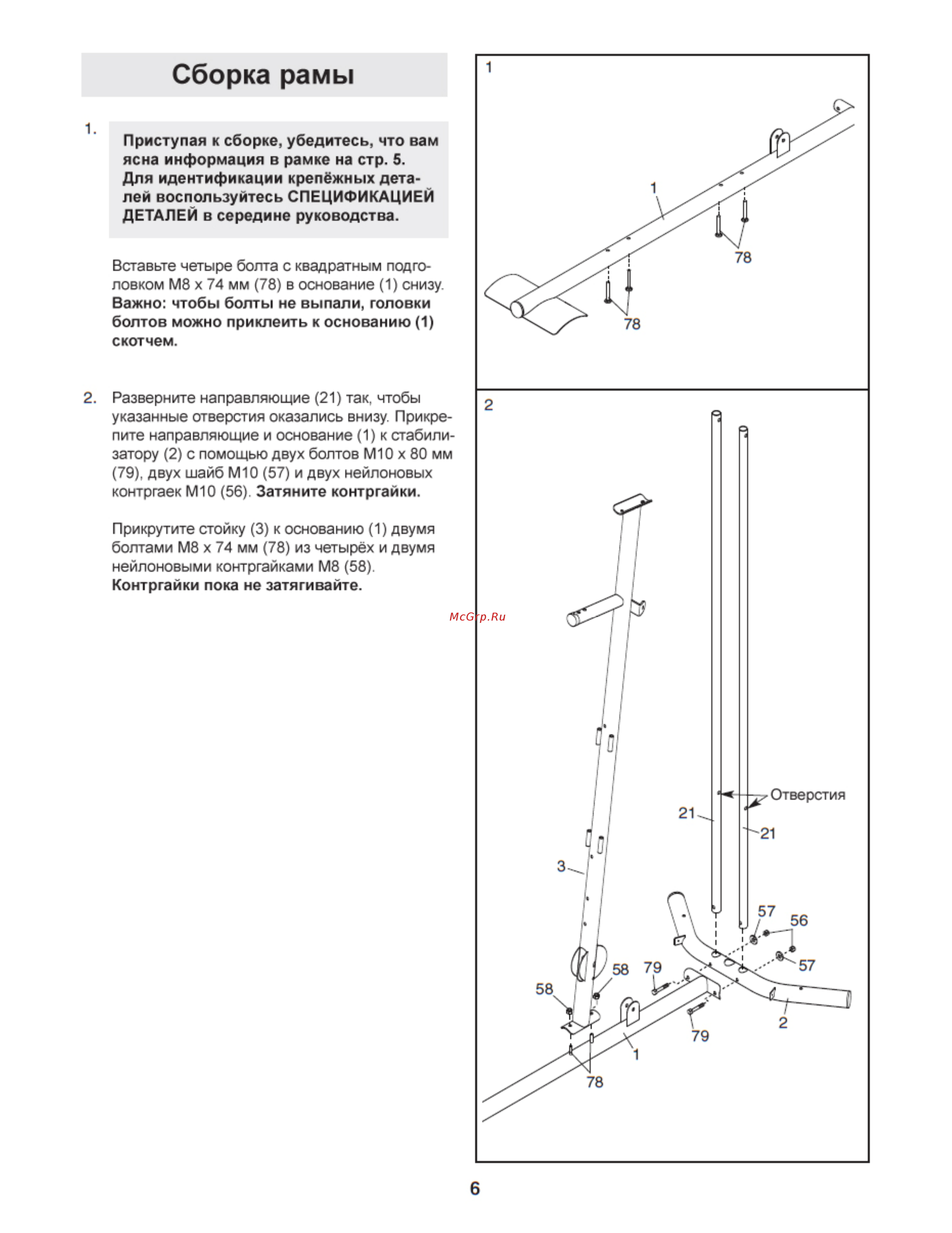

1 Сборка рамы Приступая к сборке убедитесь что вам ясна информация в рамке на стр 5 Для идентификации крепёжных дета лей воспользуйтесь СПЕЦИФИКАЦИЕЙ ДЕТАЛЕЙ в середине руководства Вставьте четыре болта с квадратным подго ловком М8 х 74 мм 78 в основание 1 снизу Важно чтобы болты не выпали головки болтов можно приклеить к основанию 1 скотчем 2 Разверните направляющие 21 так чтобы указанные отверстия оказались внизу Прикре пите направляющие и основание 1 к стабили затору 2 с помощью двух болтов М10 х 80 мм 79 двух шайб М10 57 и двух нейлоновых контргаек М10 56 Затяните контргайки 2 Прикрутите стойку 3 к основанию 1 двумя болтами М8 х 74 мм 78 из четырёх и двумя нейлоновыми контргайками М8 58 Контргайки пока не затягивайте 6
