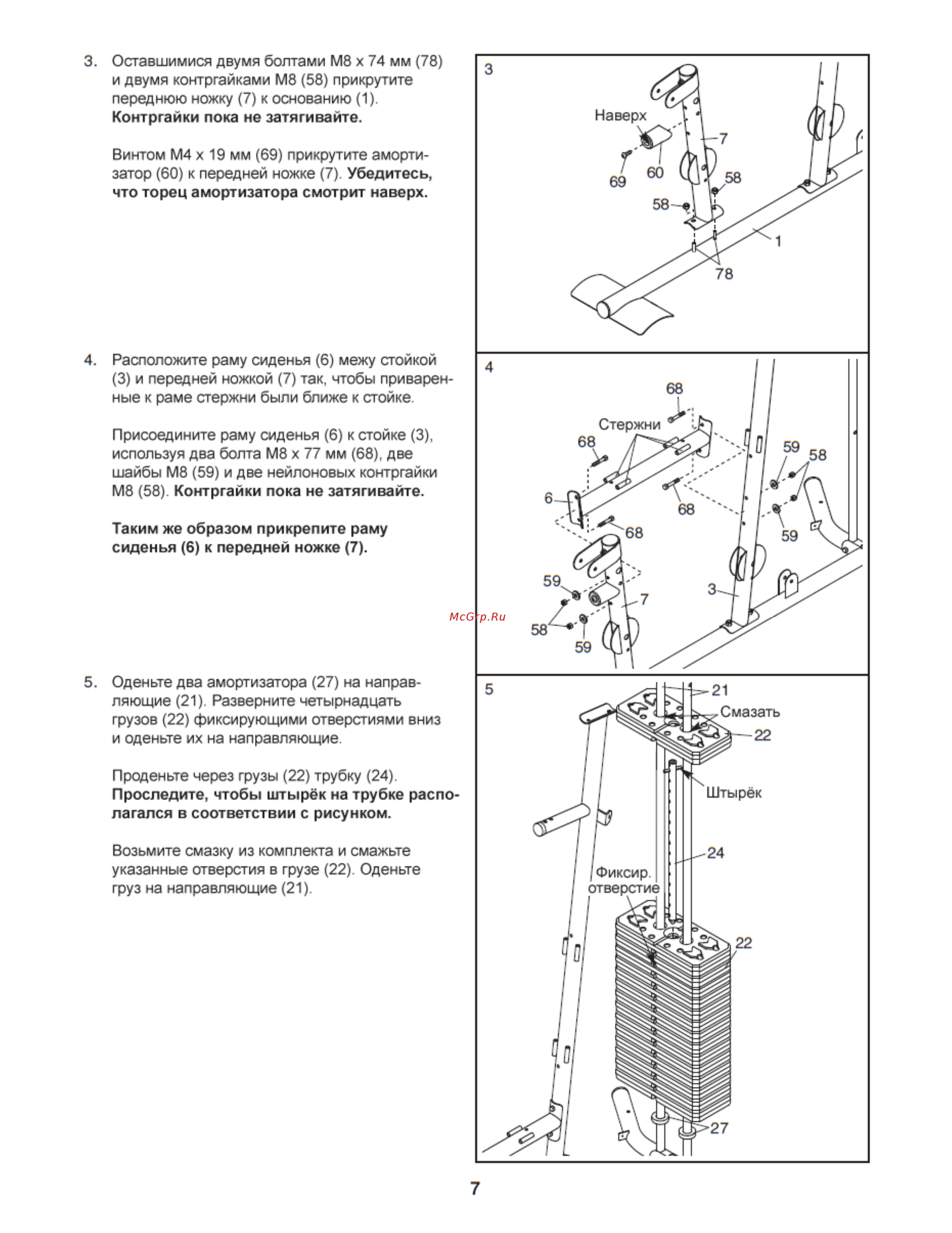

3 Оставшимися двумя болтами М8 х 74 мм 78 и двумя контргайками М8 58 прикрутите переднюю ножку 7 к основанию 1 Контргайки пока не затягивайте Винтом М4 х 19 мм 69 прикрутите аморти затор 60 к передней ножке 7 Убедитесь что торец амортизатора смотрит наверх 4 Расположите раму сиденья 6 межу стойкой 3 и передней ножкой 7 так чтобы приварен ные к раме стержни были ближе к стойке Присоедините раму сиденья 6 к стойке 3 используя два болта М8 х 77 мм 68 две шайбы М8 59 и две нейлоновых контргайки М8 58 Контргайки пока не затягивайте Таким же образом прикрепите раму сиденья 6 к передней ножке 7 5 Оденьте два амортизатора 27 на направ ляющие 21 Разверните четырнадцать грузов 22 фиксирующими отверстиями вниз и оденьте их на направляющие Проденьте через грузы 22 трубку 24 Проследите чтобы штырёк на трубке распо лагался в соответствии с рисунком Возьмите смазку из комплекта и смажьте указанные отверстия в грузе 22 Оденьте груз на направляющие 21 7
