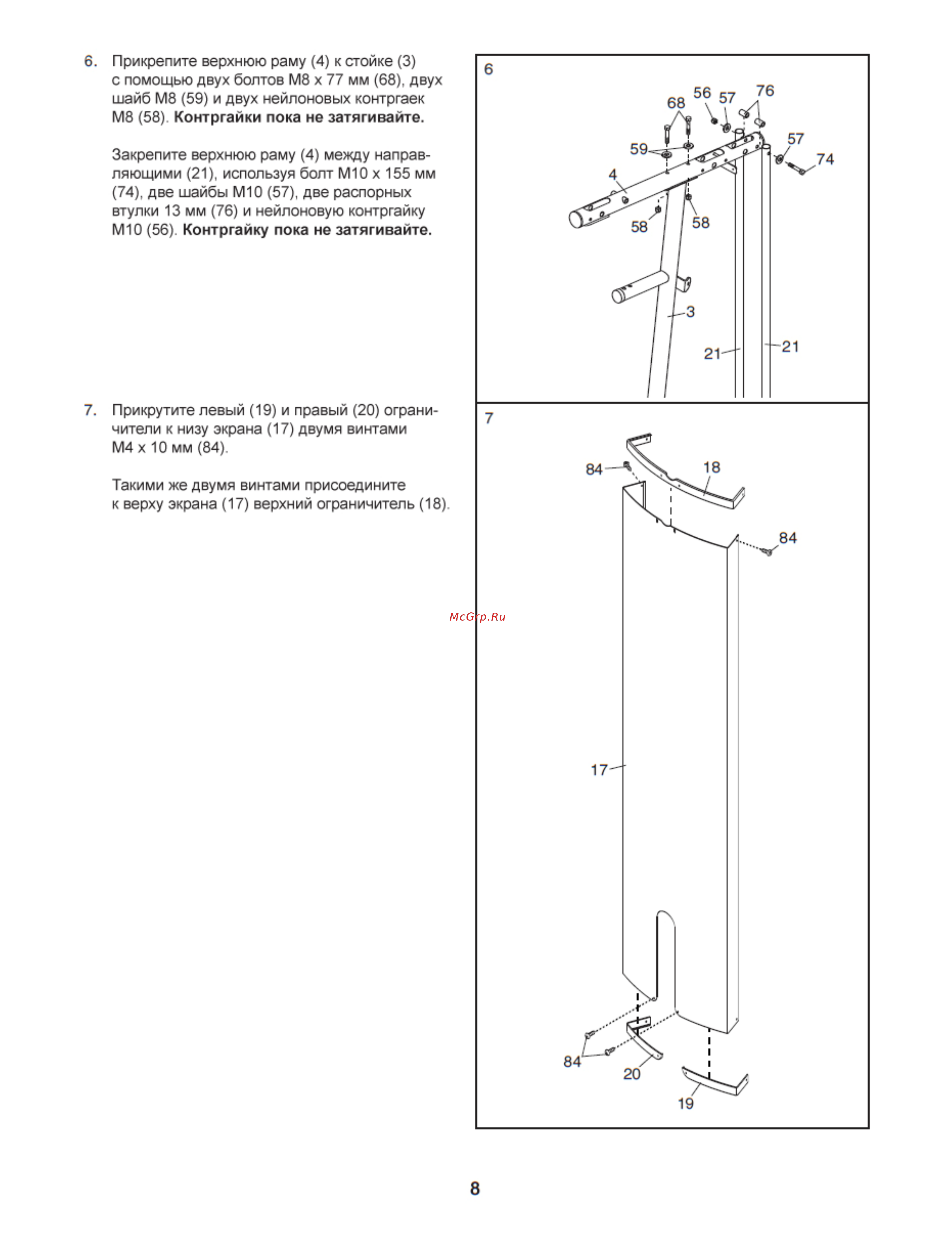

6 Прикрепите верхнюю раму 4 к стойке 3 с помощью двух болтов М8 х 77 мм 68 двух шайб М8 59 и двух нейлоновых контргаек М8 58 Контргайки пока не затягивайте Закрепите верхнюю раму 4 между направ ляющими 21 используя болт М10 х 155 мм 74 две шайбы М10 57 две распорных втулки 13 мм 76 и нейлоновую контргайку М10 56 Контргайку пока не затягивайте 7 Прикрутите левый 19 и правый 20 ограни чители к низу экрана 17 двумя винтами М4 х 10 мм 84 Такими же двумя винтами присоедините к верху экрана 17 верхний ограничитель 18 8
