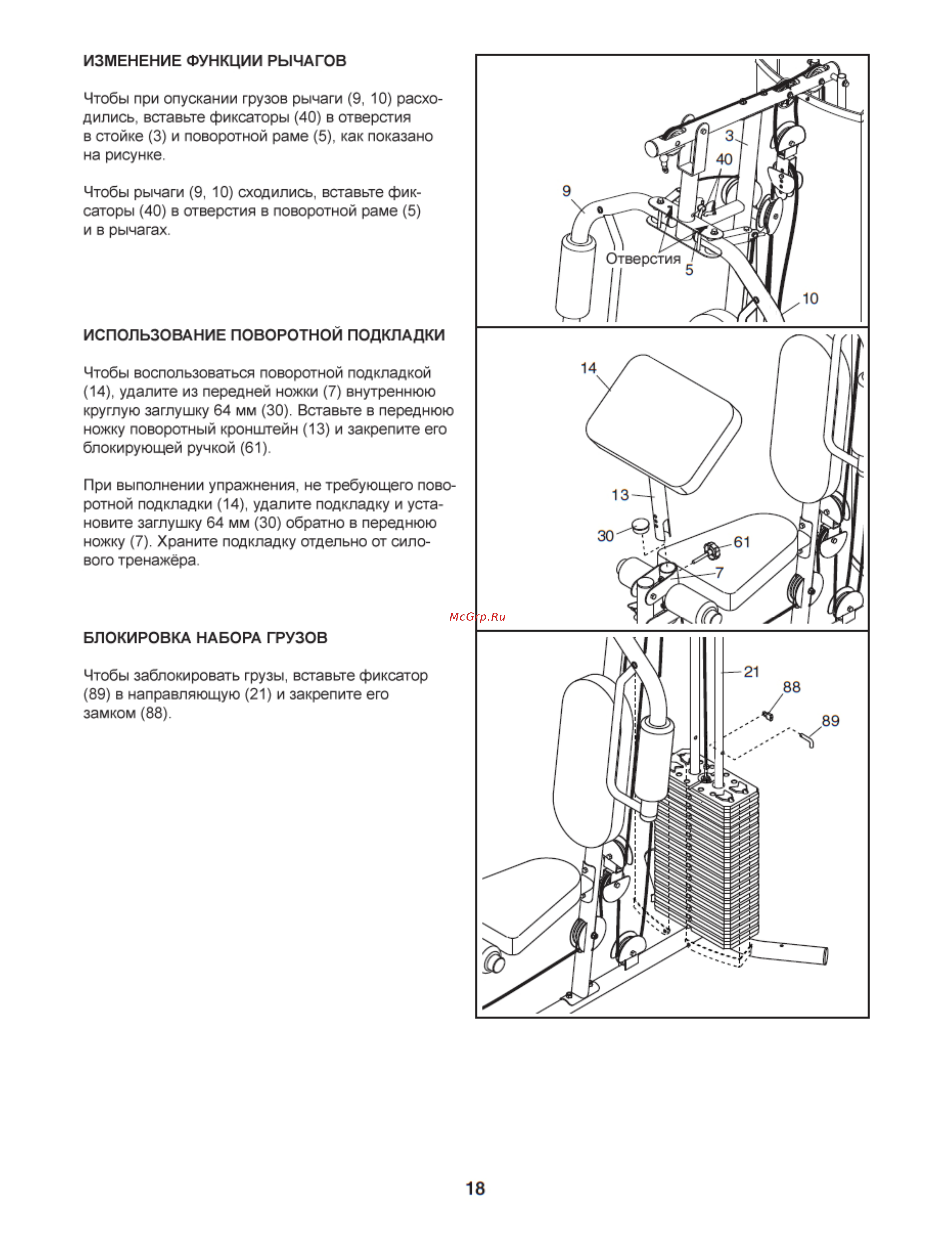

ИЗМЕНЕНИЕ ФУНКЦИИ РЫЧАГОВ Чтобы при опускании грузов рычаги 9 10 расхо дились вставьте фиксаторы 40 в отверстия в стойке 3 и поворотной раме 5 как показано на рисунке Чтобы рычаги 9 10 сходились вставьте фик саторы 40 в отверстия в поворотной раме 5 и в рычагах ИСПОЛЬЗОВАНИЕ ПОВОРОТНОЙ ПОДКЛАДКИ Чтобы воспользоваться поворотной подкладкой 14 удалите из передней ножки 7 внутреннюю круглую заглушку 64 мм 30 Вставьте в переднюю ножку поворотный кронштейн 13 и закрепите его блокирующей ручкой 61 При выполнении упражнения не требующего пово ротной подкладки 14 удалите подкладку и уста новите заглушку 64 мм 30 обратно в переднюю ножку 7 Храните подкладку отдельно от сило вого тренажёра БЛОКИРОВКА НАБОРА ГРУЗОВ Чтобы заблокировать грузы вставьте фиксатор 89 в направляющую 21 и закрепите его замком 88 18
