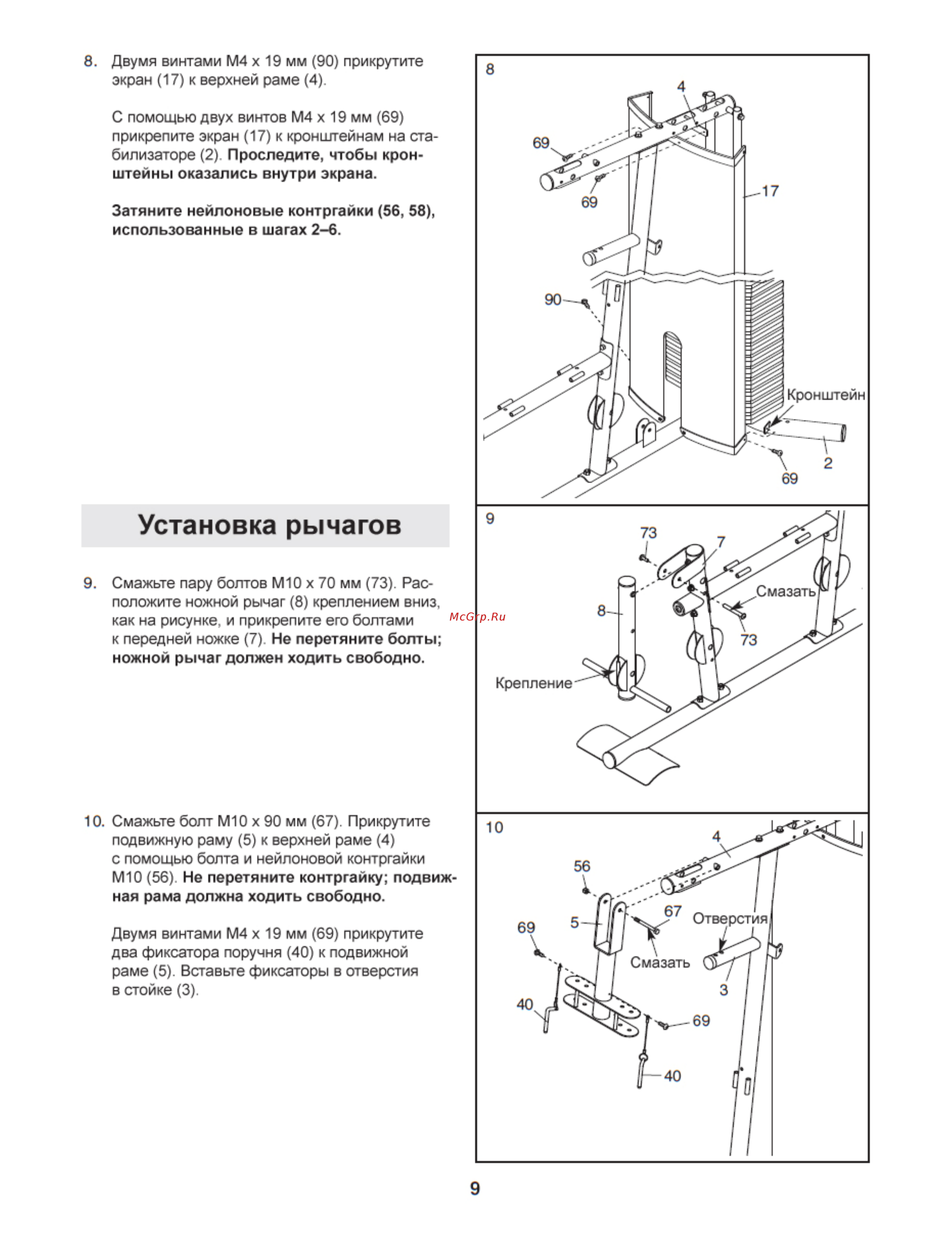

8 Двумя винтами М4 х 19 мм 90 прикрутите экран 17 к верхней раме 4 С помощью двух винтов М4 х 19 мм 69 прикрепите экран 17 к кронштейнам на ста билизаторе 2 Проследите чтобы крон штейны оказались внутри экрана Затяните нейлоновые контргайки 56 58 использованные в шагах 2 6 Установка рычагов 9 Смажьте пару болтов М10 х 70 мм 73 Рас положите ножной рычаг 8 креплением вниз как на рисунке и прикрепите его болтами к передней ножке 7 Не перетяните болты ножной рычаг должен ходить свободно 10 Смажьте болт М10 х 90 мм 67 Прикрутите подвижную раму 5 к верхней раме 4 с помощью болта и нейлоновой контргайки М10 56 Не перетяните контргайку подвиж ная рама должна ходить свободно Двумя винтами М4 х 19 мм 69 прикрутите два фиксатора поручня 40 к подвижной раме 5 Вставьте фиксаторы в отверстия в стойке 3 9
