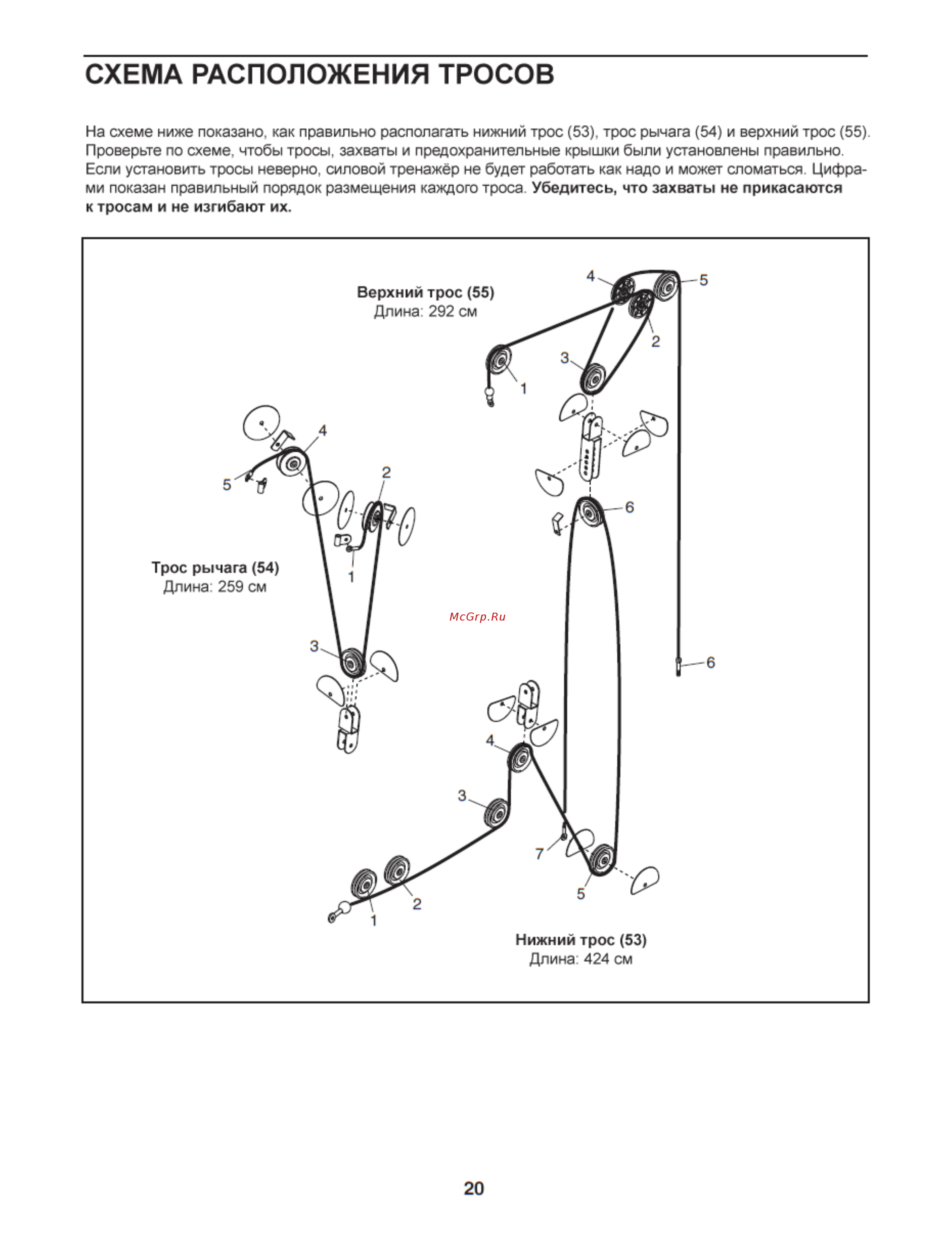

СХЕМА РАСПОЛОЖЕНИЯ ТРОСОВ На схеме ниже показано как правильно располагать нижний трос 53 трос рычага 54 и верхний трос 55 Проверьте по схеме чтобы тросы захваты и предохранительные крышки были установлены правильно Если установить тросы неверно силовой тренажёр не будет работать как надо и может сломаться Цифра ми показан правильный порядок размещения каждого троса Убедитесь что захваты не прикасаются к тросам и не изгибают их Нижний трос 53 Длина 424 см 20
