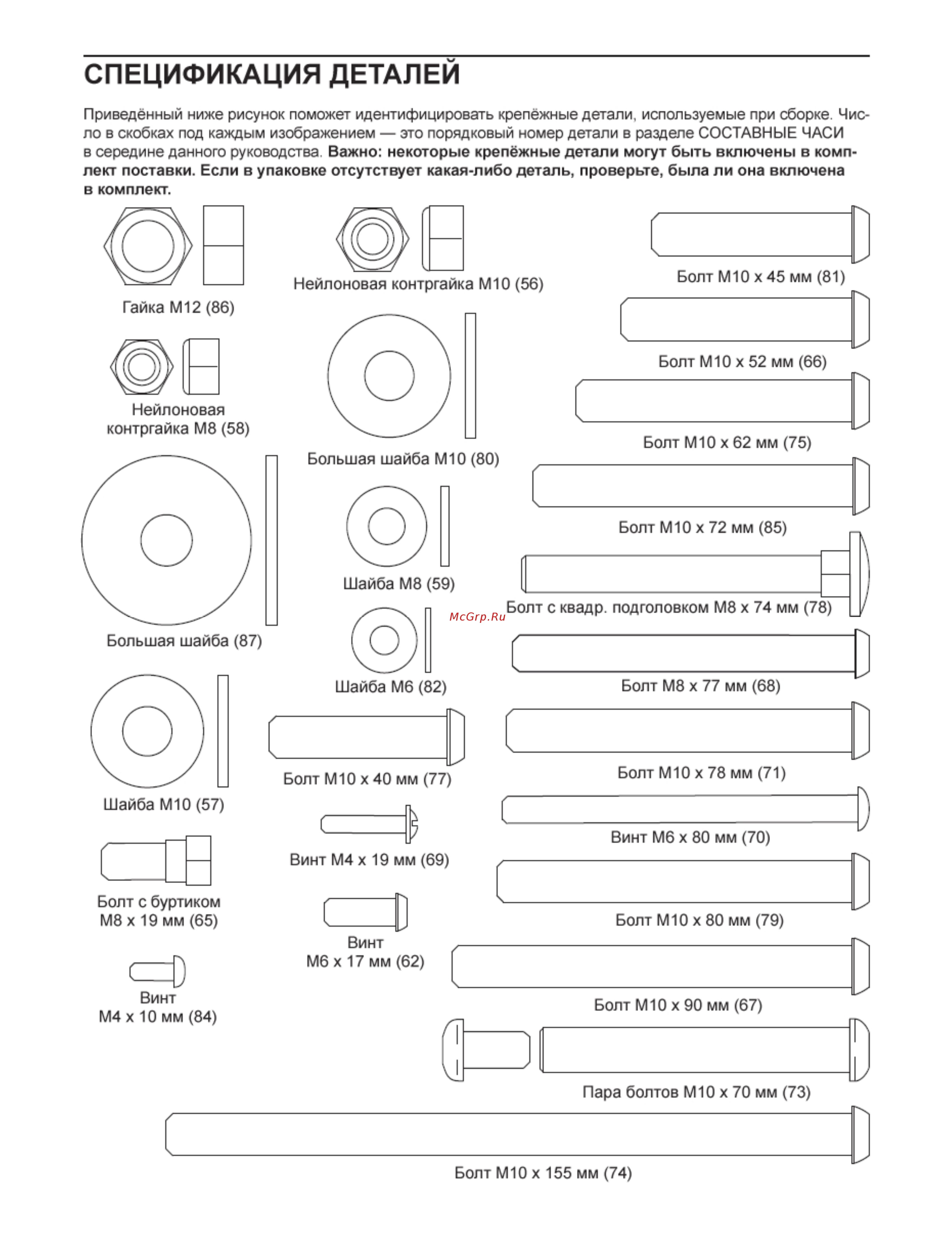

СПЕЦИФИКАЦИЯ ДЕТАЛЕЙ Приведённый ниже рисунок поможет идентифицировать крепёжные детали используемые при сборке Чис ло в скобках под каждым изображением это порядковый номер детали в разделе СОСТАВНЫЕ ЧАС И в середине данного руководства Важно некоторые крепёжные детали могут быть включены в комп лект поставки Если в упаковке отсутствует какая либо деталь проверьте была ли она включена в комплект ч Болт М10 х 45 мм 81 Нейлоновая контргайка М10 56 Гайка М12 86 Болт М10 х 52 мм 66 Нейлоновая контргайка М8 58 Болт М10 х 62 мм 75 ольшая шайба М10 80 Болт М10 х 72 мм 85 Шайба М8 59 Болт с квадр подголовком М8 х 74 мм 78 Большая шайба 87 Болт М8 х 77 мм Шайба Мб 82 Болт М10 х 78 мм Болт М10 х 40 мм Шайба М10 57 Винт Мб х 80 мм Винт М4 х 19 мм Болт с буртиком Мб х 19 мм 65 БОЛТ М10 х 80 мм Винт Мб х 17 мм Винт М4 х 10 мм 84 Болт М10 х 90 мм 67 Пара болтов М10 х 70 мм 73 Болт М10 х 155 мм 74
