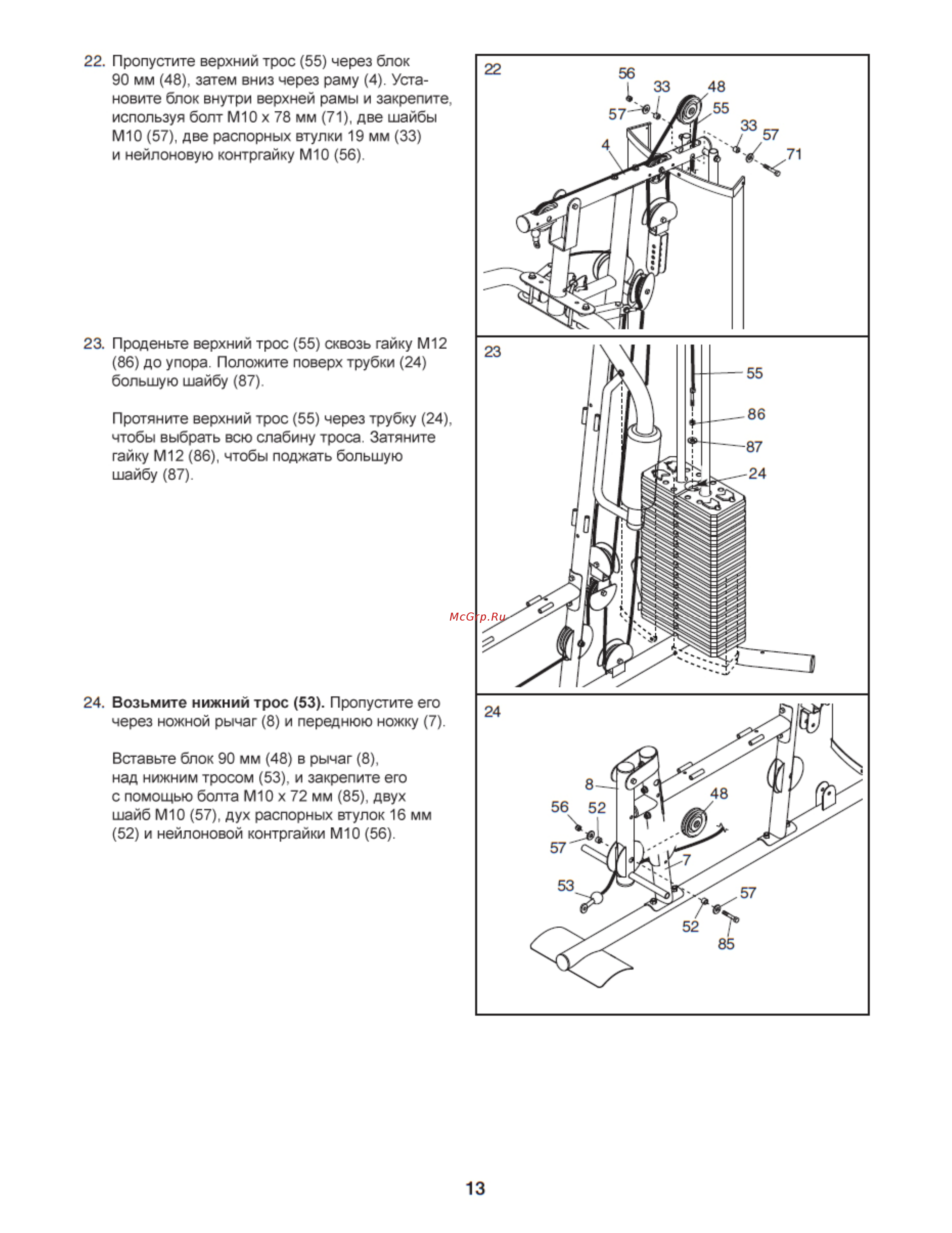

22 Пропустите верхний трос 55 через блок 90 мм 48 затем вниз через раму 4 Уста новите блок внутри верхней рамы и закрепите используя болт М10 х 78 мм 71 две шайбы М10 57 две распорных втулки 19 мм 33 и нейлоновую контргайку М10 56 23 Проденьте верхний трос 55 сквозь гайку М12 86 до упора Положите поверх трубки 24 большую шайбу 87 Протяните верхний трос 55 через трубку 24 чтобы выбрать всю слабину троса Затяните гайку М12 86 чтобы поджать большую шайбу 87 24 Возьмите нижний трос 53 Пропустите его через ножной рычаг 8 и переднюю ножку 7 Вставьте блок 90 мм 48 в рычаг 8 над нижним тросом 53 и закрепите его с помощью болта М10 х 72 мм 85 двух шайб М10 57 дух распорных втулок 16 мм 52 и нейлоновой контргайки М10 56 13
