KRFM
77
Крышный кондиционер

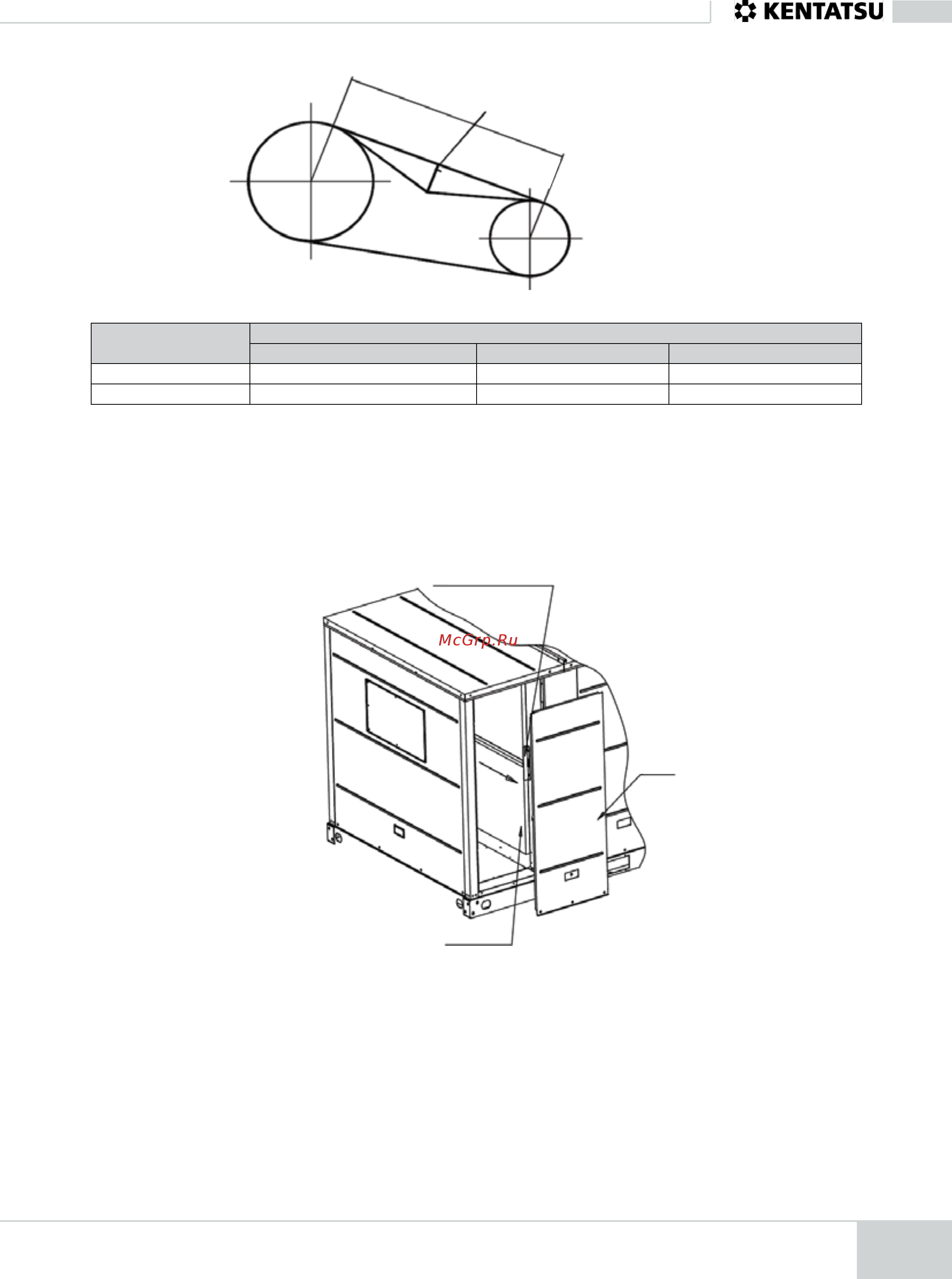

Межцентровое
расстояние
Отклонение равно
16 мм на каждый метр
расстояния между
центрами
Указатель натяжения ремня, приложенный
к середине межцентрового расстояния
Участок ремня
При отклонении ремня 16 мм на каждый метр межцентрового расстояния
Диаметр малого шкива (мм) Ньютон (Н) Килограмм силы (кгс)
SPA 80–132 25–35 2,5–3,6
SPB 140–224 45–65 4,6–6,6
Примечание:
Слишком сильное или слабое натяжение ремня может стать причиной повышенного шума и повредить блок.
Разборка воздушного фильтра
Отверните винты и снимите панель.
После ослабления фильтрующей перегородки извлеките фильтр, сместив его вдоль опорной прорези.
Модели 7,5, 10, 15 и 20 тонн
Фильтрующая перегородка
Панель
Воздушный фильтр
Очистите воздушный фильтр. Для чистки воздушного фильтра можно использовать пылесос или чистую воду.
Сильно загрязненный фильтр необходимо очистить мягкой щеткой с использованием неагрессивного моющего
средства. После чистки фильтр необходимо высушить в прохладном месте.
