78
Крышный кондиционер

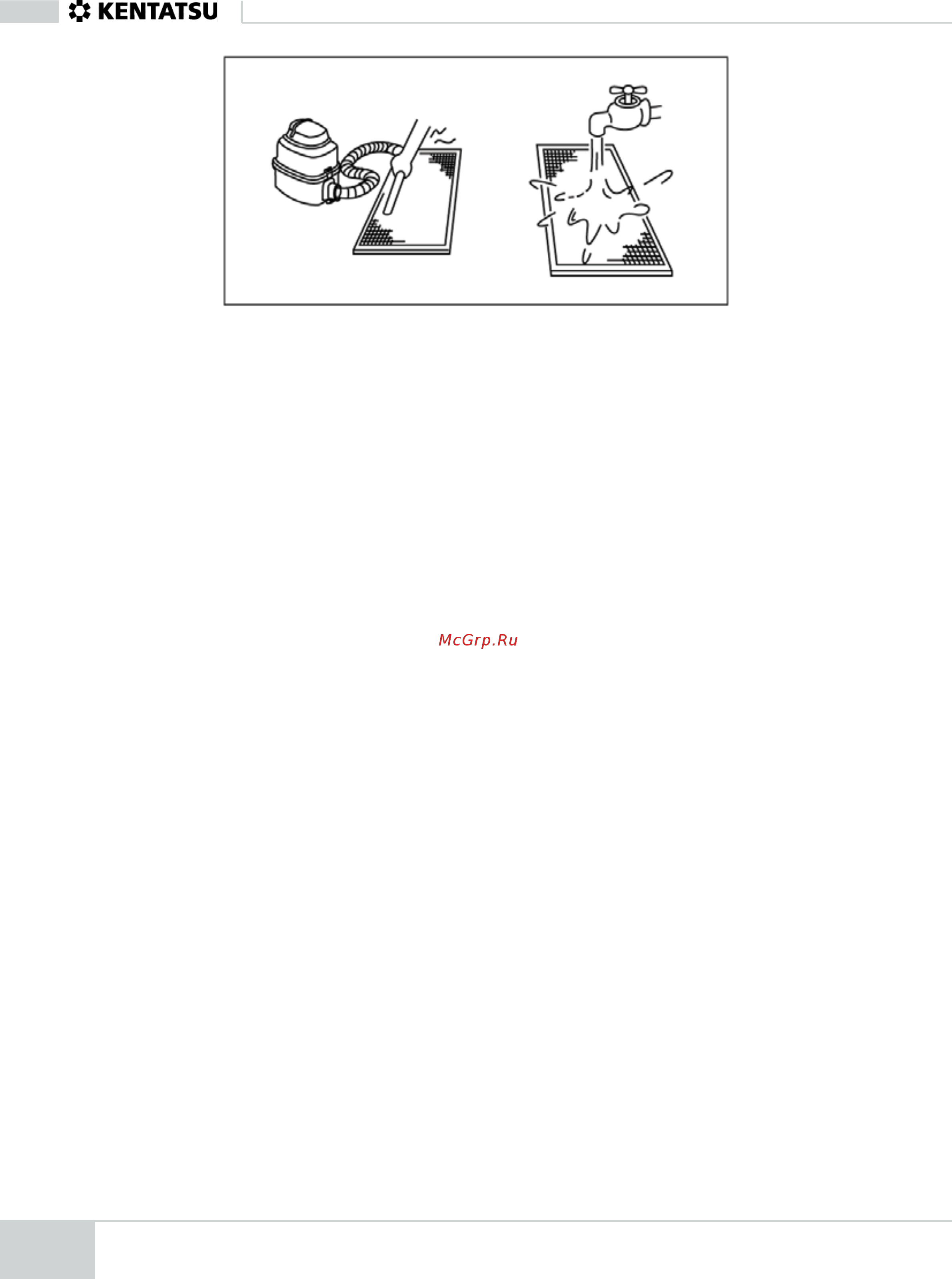

Во время чистки пылесосом приточная сторона фильтра должна быть направлена вверх.
Во время чистки водой приточная сторона фильтра должна быть направлена вниз.
ОСТОРОЖНО!
Запрещается сушить воздушный фильтр путем воздействия прямых солнечных лучей или открытого пламени.
Установите воздушный фильтр на место
Змеевик конденсатора
Неотфильтрованный воздух циркулирует через змеевик конденсатора, что может привести к накоплению пыли,
грязи и т.п. на поверхности теплообменника. Для чистки используйте мягкую щетку, перемещая ее вертикально
вдоль ребер. Обязательно удалите все загрязнения с поверхности змеевика конденсатора.
Техническое обслуживание, выполняемое сервисным специалистом
Для безопасной и эффективной работы блока производитель рекомендует проверять всю систему кондициони-
рования не реже одного раза в год (или по мере необходимости) с привлечением квалифицированного сервис-
ного специалиста. Сервисный специалист должен проверить следующие части блока.
Фильтры
Электродвигатели и узлы привода Прокладки экономайзера (может потребоваться замена)
Устройства защиты (может потребоваться механическая чистка)
Электрические компоненты и электропроводка (может потребоваться замена и затяжка соединений)
Система дренажа конденсата (может потребоваться чистка)
Соединения воздуховодов блока (проверка на отсутствие призвуков во время работы и плотность соединения с
корпусом блока)
Рама блока (проверка на целостность конструкции)
Блок (проверка стабильности рабочих характеристик)
ОСТОРОЖНО!
Запрещается эксплуатировать блок без установленной панели доступа к вентилятору испарителя. После вы-
полнения любого технического обслуживания необходимо повторно установить панель на место. Эксплуатация
блока без панели может привести к серьезной травме или смерти.
