14 | Français
1 609 92A 301 | (20.6.16) Bosch Power Tools
Désactiver la coupure automatique
L’appareil de mesure s’éteint automatiquement après une du-
rée de fonctionnement de 30 min. Pour désactiver la coupure
automatique, maintenez lors de la mise en marche de l’appa-
reil de mesure la touche Mode vertical 16 ou la touche Mode
horizontal 17 actionnée pendant 3 s. La désactivation de la
coupure automatique est signalée par le clignotement bref
des lignes laser après 3 secondes.
Ne laissez pas sans surveillance l’appareil de mesure al-
lumé et éteignez-le après l’utilisation. D’autres per-
sonnes pourraient être éblouies par le faisceau laser.
Pour réactiver la coupure automatique, éteignez et rallumez
l’appareil de mesure (sans appuyer sur aucune touche).
Modes de fonctionnement (voir figures B–D)
Le mode horizontal et le mode vertical sont activables et désac-
tivables séparément. Il est possible – dans tous les modes de
fonctionnement – d’activer ou non le nivellement automatique.
Mode horizontal
Après sa mise en marche, l’appareil de mesure se trouve dans le
mode horizontal, il émet une ligne laser horizontale vers l’avant.
Pour désactiver ou réactiver la ligne laser horizontale, action-
nez la touche Mode horizontal 17.
Mode vertical et point vertical
L'appareil de mesure dispose de deux modes verticaux :
– ligne laser verticale vers l’avant
– ligne laser verticale vers l’avant et vers le côté
Dans tous les modes verticaux, un point vertical est par ail-
leurs projeté vers le bas.
Pour activer et désactiver le mode vertical ou changer de
mode vertical, actionnez de façon répétée la touche Mode
vertical 16 jusqu’à atteindre le mode vertical souhaité.
Si l’appareil de mesure est monté sur le plateau pivotant 12,
vous pouvez aligner avec précision les lignes laser verticales
sur les points de référence en agissant sur la vis de réglage mi-
crométrique 11.
Nivellement automatique
Travailler avec nivellement automatique
Placez l’appareil de mesure sur un support horizontal stable
ou bien fixez-le sur le plateau pivotant 12.
Pour travailler avec nivellement automatique, placez l’inter-
rupteur Marche/Arrêt 7 dans la position « On».
Le nivellement automatique compense automatiquement les
déviations d’inclinaisons à l’intérieur de la plage de nivelle-
ment automatique de ±3°. Dès que les lignes laser se stabi-
lisent, le nivellement est terminé.
Quand un nivellement automatique n’est pas possible, par ex.
du fait que la surface sur laquelle repose l’appareil de mesure
est inclinée de plus de 3 ° par rapport à l’horizontale, les lignes
laser se mettent à clignoter rapidement.
Placez alors l’appareil de mesure à l’horizontale et attendez
que le nivellement automatique se fasse. Dès que l’appareil
de mesure se trouve à l’intérieur de la plage de nivellement au-
tomatique de ±3°, les lignes laser cessent de clignoter.
S’il subit des secousses ou change de position pendant son
utilisation, l’appareil de mesure se remet à niveau automati-
quement. Après chaque nouveau nivellement, vérifiez la posi-
tion des lignes laser par rapport aux points de référence afin
d’éviter des erreurs.
Travailler sans nivellement automatique
Pour travailler sans nivellement automatique, placez l’inter-
rupteur Marche/Arrêt 7 dans la position « On». Quand le
nivellement automatique est désactivé, l’indicateur 14 s’al-
lume rouge et les lignes laser clignotent durablement à un
rythme lent.
Lorsque le nivellement automatique est désactivé, il est pos-
sible de tenir l’appareil de mesure simplement en main ou de
le poser sur un support approprié. Les lignes laser ne sont
plus forcément perpendiculaires l’une par rapport à l’autre.
Précision de nivellement
Influences sur la précision
C’est la température ambiante qui exerce la plus grande in-
fluence. Ce sont notamment les différences de température
entre le sol et la hauteur de travail qui peuvent faire dévier le
faisceau laser.
Comme c’est au niveau du sol que la stratification de tempéra-
ture est la plus importante, il convient, dans la mesure du pos-
sible, de monter l’appareil de mesure sur le trépied 19 et de
placer ce dernier au centre de la surface de travail.
Étant donné que les résultats de mesure peuvent être altérés
à la fois par des facteurs extérieurs (températures extrêmes,
fortes variations de température, etc.) et par des facteurs mé-
caniques (par ex. chutes ou chocs violents). Il est important
de vérifier la précision de nivellement avant chaque travail.
Contrôlez dans un premier temps la précision de hauteur et la
précision de nivellement de la ligne laser horizontale puis la
précision de nivellement des lignes laser verticales.
Si l’appareil de mesure dépasse l’écart maximal de précision
pour un des contrôles, faites-le réparer par un Service Après-
Vente Bosch.

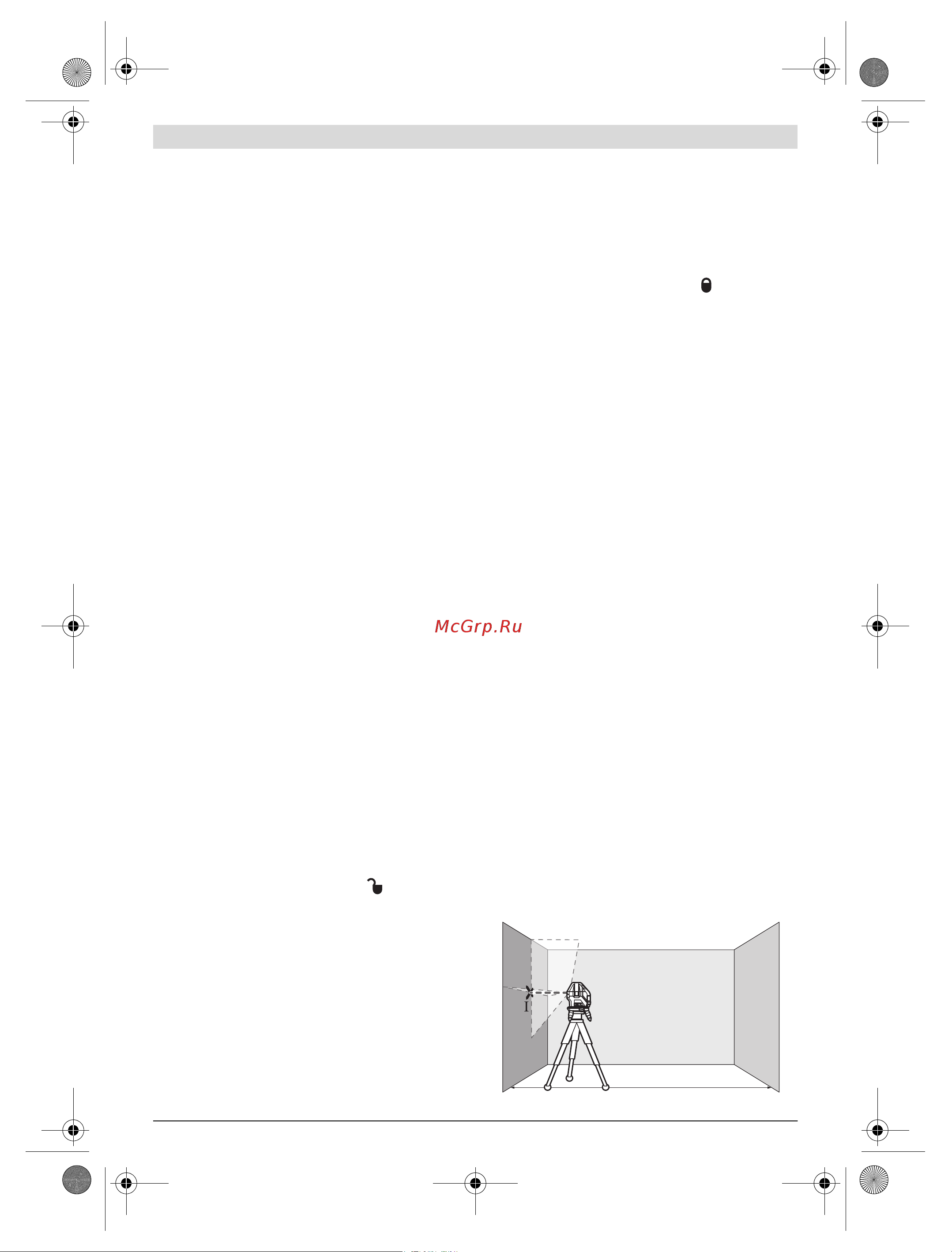

Contrôler la précision de hauteur des lignes horizontales
Pour ce contrôle, il est nécessaire de travailler sur une dis-
tance dégagée de 5 m sur un sol stable entre deux murs A et B.
– Montez l’appareil de mesure sur le plateau pivotant/un tré-
pied près du mur A ou placez-le sur un support plan stable.
Mettre en marche l’appareil de mesure dans le mode avec
nivellement automatique. Activez le mode horizontal et
l’un des modes verticaux.
A
B
5 m
OBJ_BUCH-2751-003.book Page 14 Monday, June 20, 2016 10:34 AM
