16 | Français
1 609 92A 301 | (20.6.16) Bosch Power Tools
L’écart maximal admissible d
max
se calcule comme suit :
d
max
= 2 fois la distance entre les murs x 0,2 mm/m
Exemple : Si la distance entre les murs est de 5 m, l’écart
maximal
d
max
= 2 x 5 m x 0,2 mm/m = 2 mm. Les marquages ne
doivent donc pas être espacés de plus de 2 mm.

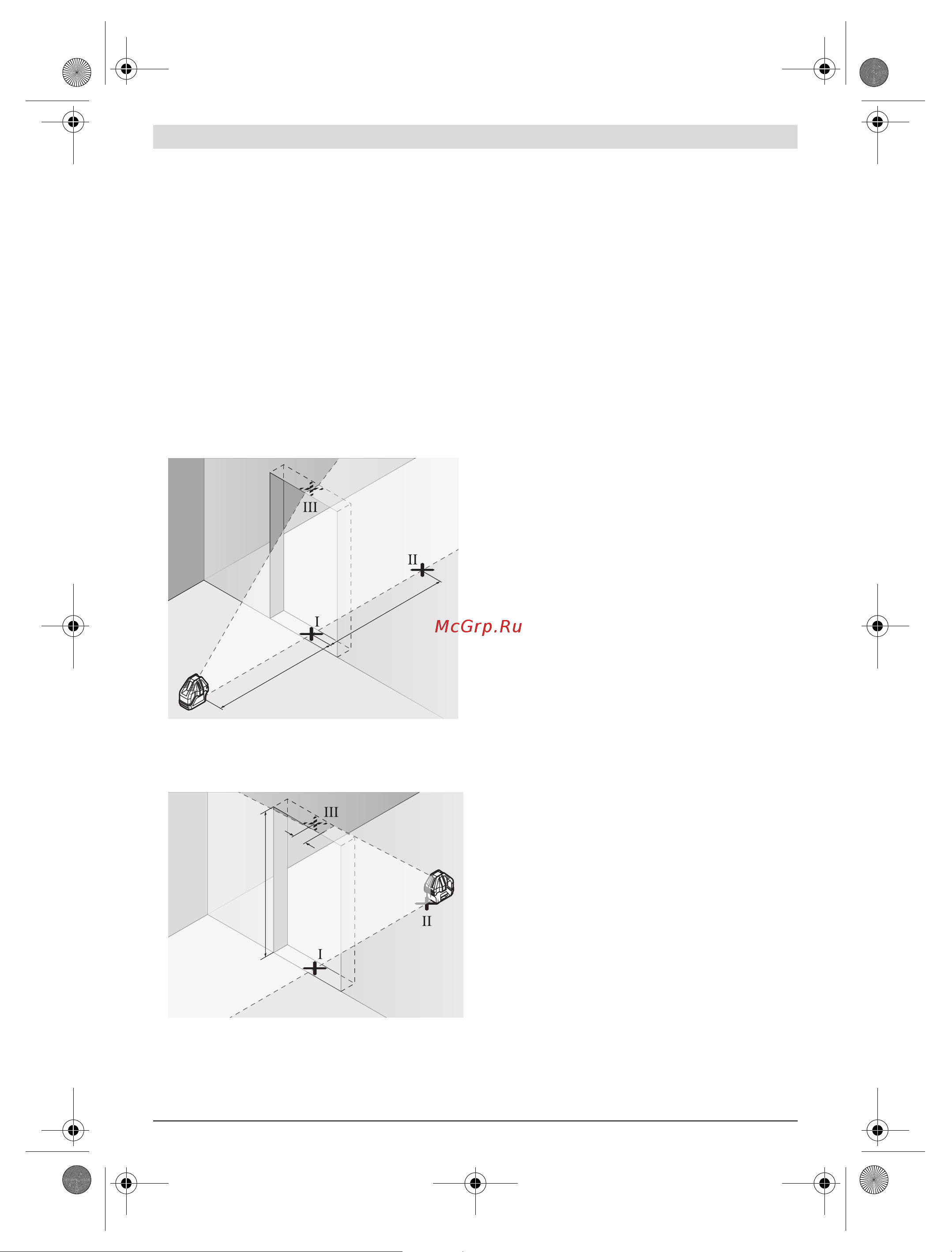

Contrôler la précision de nivellement des lignes verticales
Pour ce contrôle, on nécessite un cadre de porte d’au moins
2,5 m d’entrebâillement (sur sol stable) de chaque côté de la
porte.
– Posez l’appareil de mesure sur un support ferme et plan
(pas sur le plateau pivotant ou un trépied) à 2,5 m de dis-
tance de l’ouverture de la porte. Mettez en marche l’appa-
reil de mesure dans le mode avec nivellement automa-
tique. Activez le mode vertical avec toutes les lignes laser
verticales et alignez la ligne laser verticale avant avec l’ou-
verture de la porte. Laissez l’appareil de mesure se mettre
à niveau.
– Marquez le milieu de la ligne laser verticale au sol à
l’aplomb du cadre de porte (point I), à une distance de 5 m
sur le coté opposé du cadre de porte (point II), ainsi qu’au
bord supérieur du cadre de porte (point III).
– Placez l’appareil de mesure de l’autre côté du cadre de
porte directement derrière le point II. Laissez l’appareil de
mesure se niveler automatiquement et alignez la ligne laser
verticale de sorte que son milieu passe exactement à tra-
vers les points I et II.
–L’écart d entre le point III et le milieu de la ligne laser sur le
bord supérieur du cadre de porte indique l’écart réel de
l’appareil de mesure de la verticale.
– Mesurez la hauteur du cadre de porte.
L’écart maximal admissible d
max
se calcule comme suit :
d
max
= 2 fois la hauteur de l’ouverture de porte x 0,2 mm/m
Exemple : Si la hauteur de l’ouverture de porte est de 2 m,
l’écart maximal
d
max
= 2 x 2 m x 0,2 mm/m = 0,8 mm. Les marquages ne
doivent donc pas être espacés de plus de 0,8 mm.
Instructions d’utilisation
Pour marquer, n’utiliser toujours que le milieu du point
laser ou de la ligne laser. La taille du point laser ou la lar-
geur de la ligne laser changent avec la distance.
Lunettes de vision du faisceau laser (accessoire)
Les lunettes de vision du faisceau laser filtrent la lumière am-
biante. L’œil perçoit ainsi la lumière rouge du laser comme
étant plus claire.
Ne pas utiliser les lunettes de vision du faisceau laser
en tant que lunettes de protection. Les lunettes de vision
du faisceau laser servent à mieux visualiser le faisceau
laser, elles ne protègent cependant pas du rayonnement
laser.
Ne pas utiliser les lunettes de vision du faisceau laser
en tant que lunettes de soleil ou en circulation routière.
Les lunettes de vision du faisceau laser ne protègent pas
parfaitement contre les rayons ultra-violets et réduisent la
perception des couleurs.
Travailler avec le trépied (accessoire)
(voir figure E)
Un trépied constitue un support de mesure stable et réglable
en hauteur. Monter l’appareil de mesure sur le plateau pivo-
tant 12. Placez le plateau pivotant avec filetage de 5/8" 9 sur
le trépied 19 ou sur un laser de chantier. Vissez le plateau pi-
votant avec la vis de serrage du trépied.
Travailler avec la mire (accessoire)
(voir figures F–G)
A l’aide de la mire 18, il est possible de reporter le marquage
du faisceau laser sur le sol ou de reporter la hauteur du laser
sur le mur.
Le point zéro et la graduation permettent de mesurer l’écart
par rapport à la hauteur souhaitée et de le reporter sur un
autre emplacement. Il n’est donc pas nécessaire d’ajuster
l’appareil de mesure précisément sur la hauteur à reporter.
La mire 18 dispose d’un revêtement réflecteur pour améliorer
la visibilité du faisceau laser à une distance plus importante
ou en cas d’un fort ensoleillement. L’augmentation de la lumi-
nosité n’est visible que lorsqu’on regarde en parallèle avec le
faisceau laser sur la mire.
Exemples d’utilisation (voir figures B–E)
Vous trouverez des exemples d’utilisation de l’appareil de me-
sure sur les pages graphiques.
2,5 m
2,5 m
2 m
d
