Español | 21
Bosch Power Tools 1 609 92A 301 | (20.6.16)

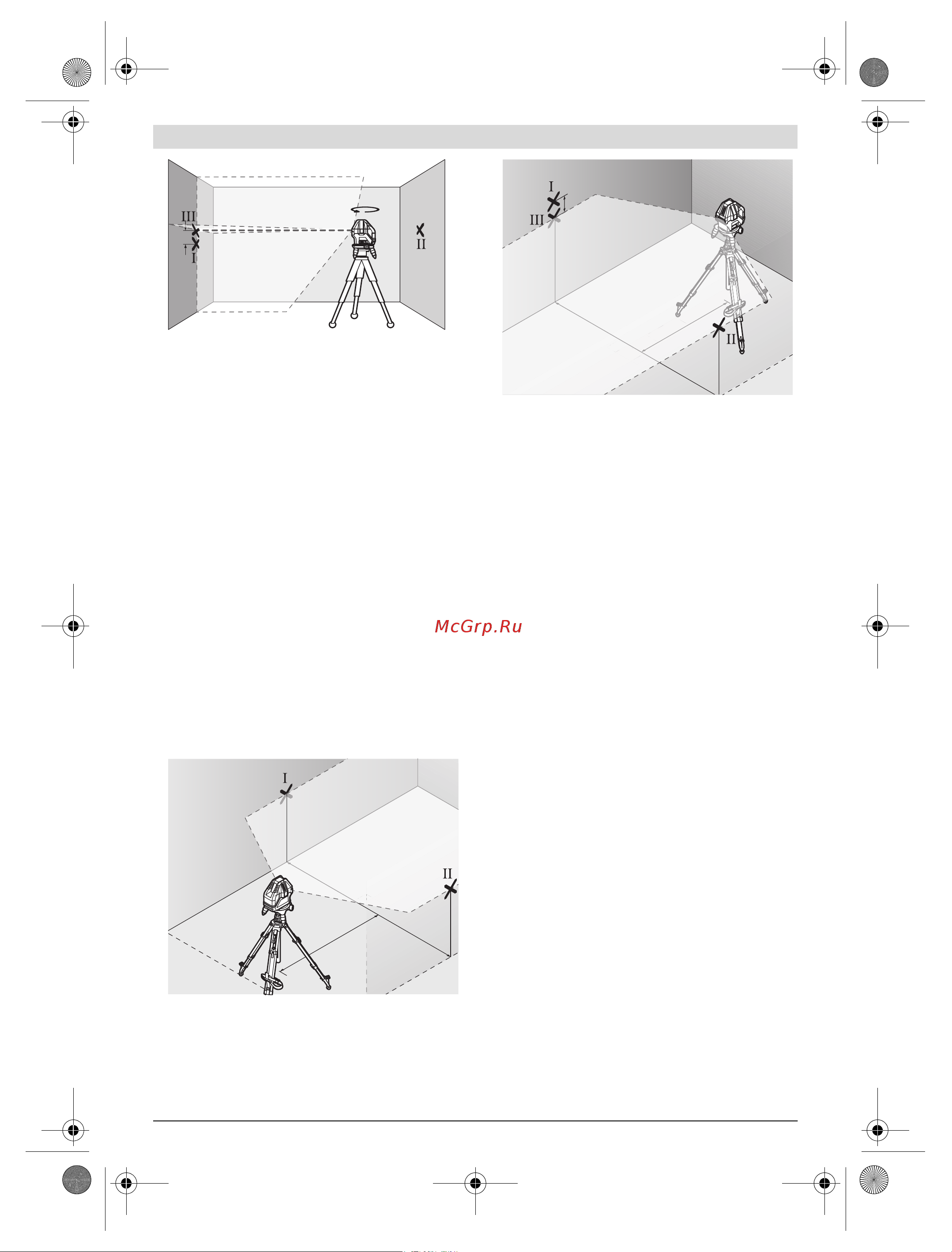

– Gire 180° el aparato de medición, sin modificar su altura.
Oriéntelo contra la pared A, de manera que la línea vertical
del láser pase por el punto I previamente marcado. Espere
a que se haya nivelado el aparato de medición, y marque el
centro del punto de intersección de las líneas láser en la
pared A (punto III).
–La diferencia d entre ambos puntos I y III marcados sobre
la pared A corresponde a la desviación real de altura del
aparato de medición.
Calcule la divergencia máxima admisible d
máx
como sigue:
d
máx
= distancia doble de las paredes x 0,2 mm/m
Ejemplo: con una distancia de paredes de 5 m, la divergencia
máxima puede ascender a
d
máx
=2x5mx0,2mm/m=2mm. Así, las marcas pueden
quedar separadas como máximo 2 mm.
Comprobación de la exactitud de nivelación de la línea
horizontal
Para la comprobación se requiere una superficie libre de
aprox. 5x5m.
– Monte el aparato de medición en el centro entre las pare-
des A y B sobre la plataforma giratoria o un trípode, o bien
colóquelo sobre una base firme plana. Conecte el aparato
de medición en el servicio con nivelación automática. Co-
necte el servicio horizontal y deje que se nivele el aparato
de medición.
– Con el aparato de medición situado a una separación de
2,5 m, marque en ambas paredes el centro del haz del lá-
ser (punto I en pared A y punto II en pared B).
– Gire 180° el aparato de medición, colóquelo a una distan-
cia de 5 m, y deje que se nivele.
– Varíe el nivel de altura del aparato de medición (con el
trípode, o bien calzándolo) de manera que el centro del
haz incida exactamente contra el punto II marcado previa-
mente en la pared B.
– Marque en la pared A, en el centro de la línea láser, el punto
III (más arriba o abajo, según el caso, pero coincidiendo
con la posición vertical del punto I).
–La diferencia d entre ambos puntos I y III marcados sobre
la pared A corresponde a la desviación real respecto a la
horizontal del aparato de medición.
Calcule la divergencia máxima admisible d
máx
como sigue:
d
máx
= distancia doble de las paredes x 0,2 mm/m
Ejemplo: con una distancia de paredes de 5 m, la divergencia
máxima puede ascender a
d
máx
=2x5mx0,2mm/m=2mm. Así, las marcas pueden
quedar separadas como máximo 2 mm.
Comprobación de la exactitud de nivelación de las líneas
verticales
Para la comprobación se requiere el vano de una puerta, de-
biéndose disponer de un espacio mínimo antes y después del
mismo de 2,5 m sobre un firme consistente.
– Coloque el aparato de medición a 2,5 m de distancia de la
abertura de puerta sobre una base firme plana (no sobre la
plataforma giratoria o un trípode). Conecte el aparato de
medición en el servicio con nivelación automática. Conec-
te el servicio vertical con todas las líneas láser verticales y
ajuste la línea láser vertical delantera sobre la abertura de
puerta. Deje que se nivele el aparato de medición.
d
180°
A
B
2,5 m
5,0 m
5,
5,0 m
5
A
B
2,5 m
d
5,0 m
2,5 m
5,0 m
A
B
OBJ_BUCH-2751-003.book Page 21 Monday, June 20, 2016 10:34 AM
