20 | Español
1 609 92A 301 | (20.6.16) Bosch Power Tools
Nivelación automática
Operación con nivelación automática
Coloque el aparato de medición sobre una base horizontal fir-
me o fíjelo sobre la plataforma giratoria 12.
Para los trabajos con nivelación automática, desplace el inte-
rruptor de conexión/desconexión 7 a la posición “ On”.
La nivelación automática compensa automáticamente aque-
llos desniveles comprendidos dentro del margen de autonive-
lación de ±3°. La nivelación finaliza cuando dejan de moverse
las líneas láser.
Si no es posible trabajar con nivelación automática, p. ej. de-
bido a que la superficie de apoyo del aparato de medición di-
verge más de 3° de la horizontal, comienzan a parpadear las
líneas láser con un ciclo rápido.
Coloque horizontalmente el aparato de medición y espere la
autonivelación. Tan pronto el aparato de medición se encuen-
tra dentro del margen de la autonivelación de ±3°, se encien-
den permanentemente las líneas láser.
En el caso de vibraciones o modificaciones de posición duran-
te el servicio, el aparato de medición se nivela de nuevo auto-
máticamente. Tras una nueva nivelación, verifique la posición
de las líneas láser en cuanto a los puntos de referencia, para
evitar errores.
Operación sin nivelación automática
Para los trabajos sin nivelación automática, desplace el inte-
rruptor de conexión/desconexión 7 a la posición “ On”.
Con la nivelación automática desconectada, el indicador 14
se ilumina en rojo y las líneas láser parpadean permanente-
mente con un ciclo lento.
Teniendo desconectada la nivelación automática es posible
mantener sujeto el aparato de medición con la mano, o bien,
depositarlo sobre una base inclinada. En ese caso puede ocu-
rrir que las líneas láser no queden perpendiculares entre sí.
Precisión de nivelación
Factores que afectan a la precisión
La influencia más fuerte la tiene la temperatura ambiente. Es-
pecialmente las variaciones de temperatura que pudieran
existir a diferente altura respecto al suelo pueden provocar
una desviación del rayo láser.
Como la estratificación térmica es más grande en las cerca-
nías del suelo, debería montar el aparato de medición en lo
posible sobre un trípode 19 y colocarlo en el centro de la su-
perficie de trabajo.
Fuera de los influjos exteriores, también los influjos específi-
cos del aparato (como p. ej. caídas o golpes fuertes) pueden
conducir a divergencias. Verifique por ello la exactitud de la
nivelación antes de cada comienzo de trabajo.
Verifique respectivamente primero la exactitud de la altura así
como la nivelación de la línea láser horizontal y luego la exac-
titud de la nivelación de las líneas verticales.
Si en alguna de estas comprobaciones se llega a sobrepasar la
desviación máxima admisible, haga reparar el aparato de me-
dición en un servicio técnico Bosch.
Comprobación de la exactitud de altura de la línea
horizontal

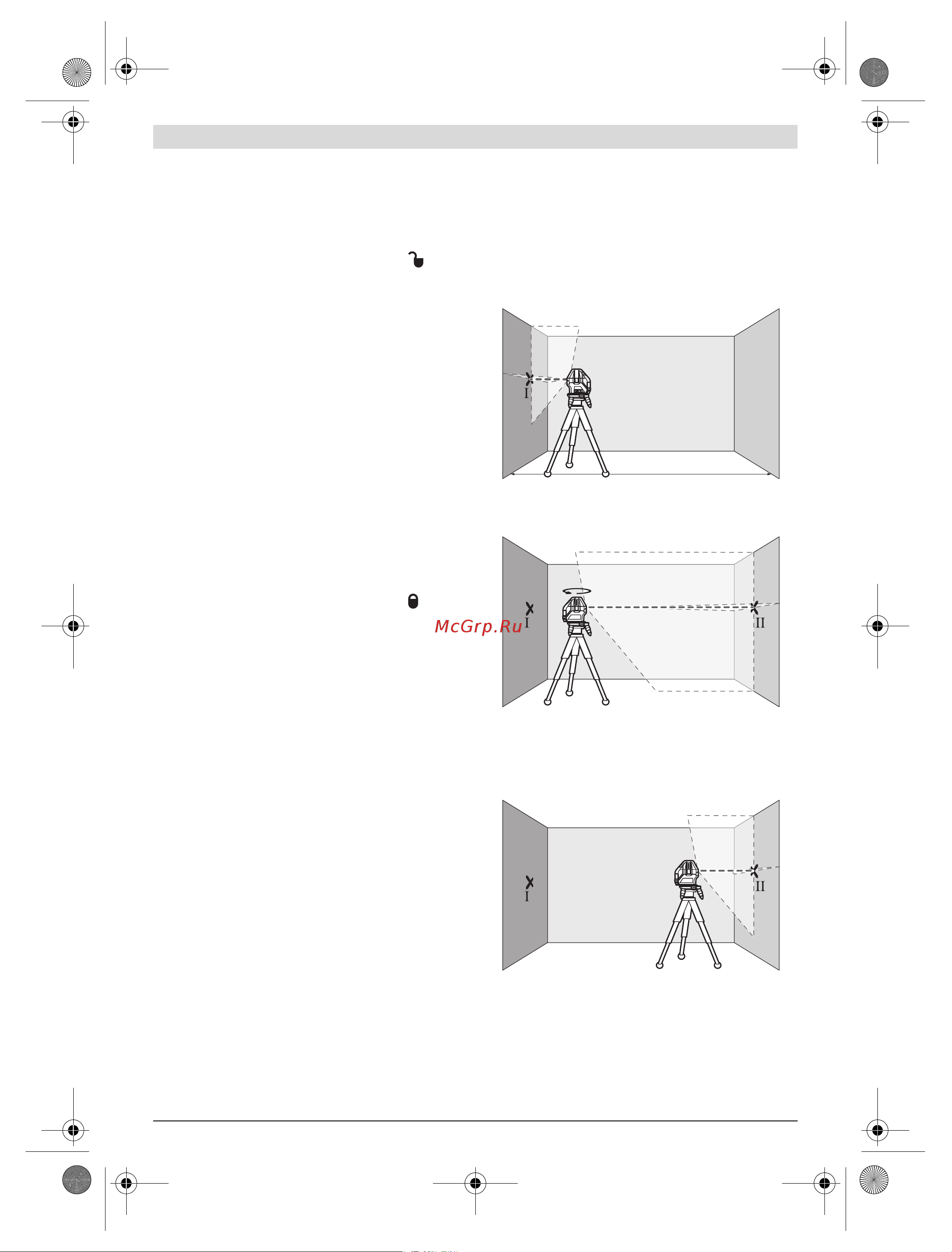

Para la comprobación se requiere un tramo libre de 5 m sobre
un firme consistente con dos paredes A y B.
– Monte el aparato de medición cerca de la pared A sobre la
plataforma giratoria o un trípode, o bien colóquelo sobre
una base firme plana. Conecte el aparato de medición en el
servicio con nivelación automática. Conecte el servicio ho-
rizontal y cualquier clase de servicio vertical.
– Oriente el láser contra la cercana pared A, y deje que se ni-
vele el aparato de medición. Marque en la pared el centro
del punto de intersección de las líneas láser (punto I).
– Gire el aparato de medición 180°, espere a que éste se
haya nivelado, y marque el centro del punto de intersec-
ción de las líneas láser en la pared opuesta B (punto II).
– Posicione el aparato de medición – sin girarlo – cerca de
la pared B, conéctelo, y espere a que se nivele.
– Variar el nivel de altura del aparato de medición (con el
trípode, o bien calzándolo) de manera que el centro del
haz en el punto de intersección de las líneas láser incida
exactamente contra el punto II marcado previamente en la
pared B.
A
B
5 m
180°
A
B
B
A
