46 | Українська
1 609 92A 301 | (20.6.16) Bosch Power Tools

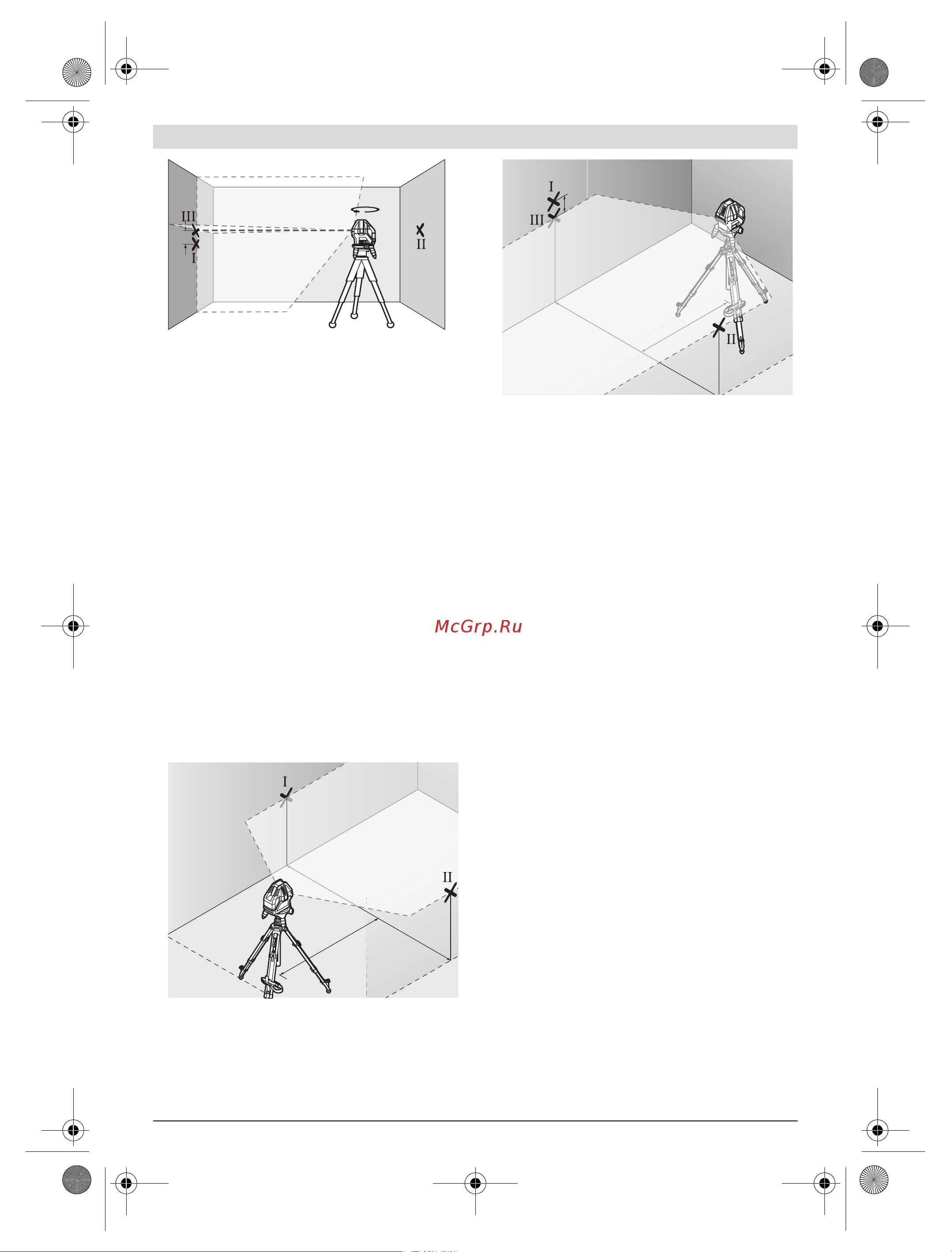

– Поверніть вимірювальний прилад на 180°, не змінюю-
чи його висоти. Спрямуйте його на стіну A таким чином,
щоб вертикальна лазерна лінія проходила через рані-
ше позначену точку I. Дайте вимірювальному приладу
нівелюватися і позначте точку на стіні А, в якій перехре-
щуються лазерні лінії (точка III).
–Відстань d між двома позначеними на стіні А точками I і
III – це фактичне відхилення вимірювального приладу
по висоті.
Максимально допустиме відхилення d
max
розраховується
таким чином:
d
max
= подвійна відстань між стінами x 0,2 мм/м
Приклад: При відстані між стінами 5 м максимальне
відхилення може становити
d
max
=2x5мx0,2мм/м=2мм. Таким чином,
максимальна відстань між позначками не може
перебільшувати 2 мм.
Перевірка точності нівелювання горизонтальної лінії
Для перевірки Вам потрібна вільна ділянка прибл. 5 x 5 м.
– Встановіть вимірювальний інструмент між стінами A і B
на поворотній платформі чи на штативі або поставте
його на тверду, рівну поверхню. Увімкніть
вимірювальний інструмент для роботи з автоматичним
нівелюванням. Увімкніть горизонтальний режим і
зачекайте, поки не закінчиться самонівелювання.
– Позначте на обох стінах на відстані 2,5 м від
вимірювального приладу середину лазерної лінії
(точка I на стіні A і точка II на стіні B).
– Переставте вимірювальний прилад розвернутим на
180° на 5 м і дайте йому нівелюватися.
– Вирівняйте вимірювальний прилад по висоті таким
чином (за допомогою штатива або підмостивши що-
небудь під нього), щоб середина лазерної лінії точно
попадала на позначену раніше точку II на стіні В.
– Позначте на стіні A середину лазерної лінії як точку III
(вертикально над точкою I або під нею).
–Відстань d між двома позначеними на стіні А точками I і
III – це фактичне відхилення вимірювального приладу
від горизонталі.
Максимально допустиме відхилення d
max
розраховується
таким чином:
d
max
= подвійна відстань між стінами x 0,2 мм/м
Приклад: При відстані між стінами 5 м максимальне
відхилення може становити
d
max
=2x5мx0,2мм/м=2мм. Таким чином,
максимальна відстань між позначками не може
перебільшувати 2 мм.
Перевірка точності нівелювання вертикальних ліній
Для перевірки Вам потрібний дверний проріз, в якому з
обох боків від дверей є мін. 2,5 м (на твердому ґрунті).
– Встановіть вимірювальний інструмент на відстані 2,5 м
від дверного прорізу на тверду, рівну поверхню (не на
поворотну платформу або штатив). Увімкніть
вимірювальний інструмент для роботи з автоматичним
нівелюванням. Увімкніть вертикальний режим з усіма
вертикальними лазерними лініями і спрямуйте
передню вертикальну лазерну лінію на дверний проріз.
Дайте вимірювальному інструменту нівелюватися.
d
180°
A
B
2,5 m
5,0 m
5,
5,0 m
5
A
B
2,5 m
d
5,0 m
2,5 m
5,0 m
A
B
OBJ_BUCH-2751-003.book Page 46 Monday, June 20, 2016 10:34 AM
