32 | Türkçe
1 609 92A 301 | (20.6.16) Bosch Power Tools
Nivelman hassaslığı
Hassaslığı etkileyen faktörler
En büyük etkiyi çevre sıcaklığı gösterir. Özellikle zeminden ta-
vana doğru oluşan sıcaklık farkları lazer ışınını saptırabilir.
Sıcaklık tabakalaşması zemine yakın yerde en fazla olduğu
için, mümkünse ölçme cihazını bir tripota 19 takmanız ve ça-
lışma alanının ortasına yerleştirmeniz gerekir.
Dış etkilerin yanında cihaza özgü etkiler de (örneğin düşme
veya şiddetli çarpmalar) sapmalara neden olabilir. Bu neden-
le çalışma başlamadan önce her defasında nivelman hassaslı-
ğını kontrol edin.
Önce yatay lazer ışınının yüksekliğini ve nivelman hassaslığını,
sonra da dikey lazer ışınlarının nivelman hassaslığını kontrol
edin.
Yaptığınız kontrollerde ölçme cihazı maksimum sapma sınırını
aşacak olursa, cihazı bir Bosch müşteri hizmetine onarıma
gönderin.

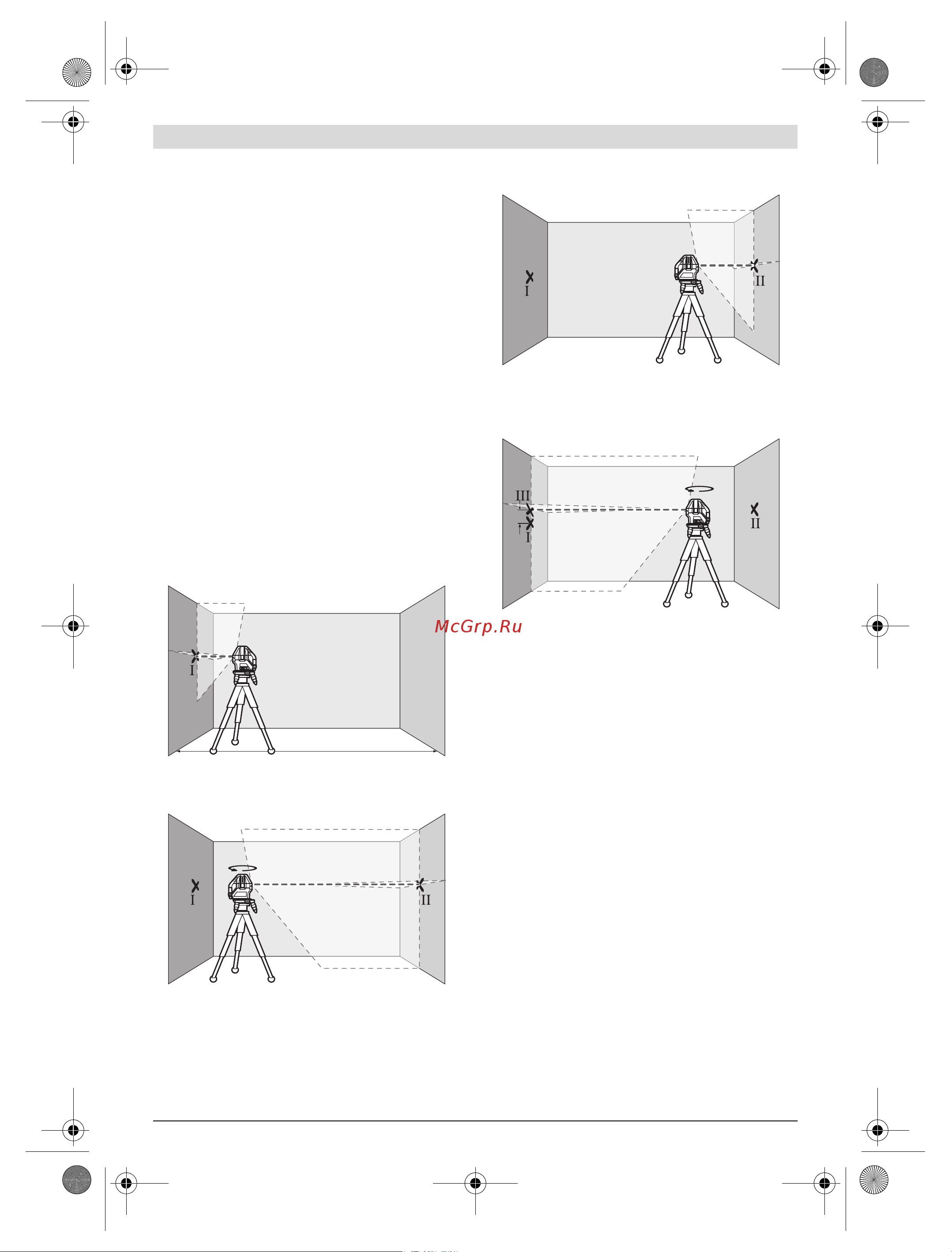

Yatay çizginin yükseklik hassasiyetinin kontrolü
Bu kontrol işlemi için sağlam bir zemindeki A ve B duvarları
arasında 5 m’lik serbest bir hatta ihtiyacınız vardır.
– Ölçme cihazını A duvarının yakınına platforma veya tripota
takın veya sert, düz bir zemine yerleştirin. Ölçme cihazını
nivelman otomatikli işletmede açın. Yatay işletmeyi ve iste-
diğiniz bir dikey işletme türünü açın.
– Lazeri A duvarının yakınına yöneltin ve ölçme cihazının ni-
velmanını yapın. Duvarda gösterdiğiniz noktanın ortasını
işaretleyin (Nokta I).
– Ölçme cihazını 180° döndürün, nivelmana bırakın ve karşı
taraftaki B duvarındaki noktayı işaretleyin (Nokta II).
– Ölçme cihazını döndürmeden – B duvarının – yakınına
yerleştirin ve nivelmana bırakın.
– Ölçme cihazının yüksekliğini öyle ayarlayın ki (sehpa yar-
dımı ile veya altını besleyerek), lazer ışınlarının kesişme
noktası B duvarı üzerinde daha önce işaretlenmiş bulunan
nokta II’ye gelsin.
– Yüksekliğini değiştirmeden ölçme cihazını 180° çevirin.
Cihazı A duvarına öyle doğrultun ki, dikey lazer ışını işaret-
lenmiş bulunan nokta I’den geçsin. Ölçme cihazının nivel-
manını yaptırın ve lazer ışınlarının A duvarındaki kesişme
noktasını işaretleyin (Nokta III).
– A duvarında işaretlenmiş bulunan I ve III iki noktaları ara-
sındaki d farkı ölçme cihazının gerçek yükseklik sapmasını
verir.
İzin verilen maksimum sapma d
max
şu şekilde hesaplanır:
d
max
= Duvarların mesafesinin iki katı x 0,2 mm/m
Örnek: Duvarlar arasındaki mesafe 5 m ise, maksimum sapma
d
max
=2x5mx0,2mm/m=2mm olmalıdır. Bunun sonucu
olarak işaretler birbirinden en fazla 2 mm ayrı olmalıdır.
A
B
5 m
180°
A
B
B
A
d
180°
A
B
OBJ_BUCH-2751-003.book Page 32 Monday, June 20, 2016 10:34 AM
