Girar o instrumento de medição 180°, permitir que possa
se nivelar e marcar o ponto de cruzamento das linhas de la-
ser na parede B oposta (ponto II).
Posicionar o instrumento de medição – sem girar – perto
da parede B, ligá-lo e aguardar o nivelamento.
Alinhar o instrumento de medição na altura (com o tripé ou
se necessário, colocando algo por baixo), de modo que o
ponto de cruzamento das linhas de laser atinja exatamente
o ponto marcado anteriormente II na parede B.
Girar o instrumento de medição 180°, sem modificar a al-
tura. Alinhá-lo à parede A, de modo que a linha de laser ver-
tical passe pelo ponto I marcado anteriormente. Aguardar
o fim do nivelamento do instrumento de medição e marcar
o ponto de cruzamento das linhas de laser na parede A
(ponto III).
–A diferença d entre os dois pontos marcados I e III sobre a
parede A, é a divergência real da altura do instrumento de
medição.
Para saber qual o desvio máximo permitido d
máx
, use o cálculo
seguinte:
d
máx
= dobro da distância das paredes x 0,2 mm/m
Exemplo: no caso de uma distância das paredes de 5 m, o
desvio máximo deve ser de
d
máx
=2x5mx0,2mm/m=2mm. As marcas podem encon-
trar-se a uma altura máxima de 2 mm entre si.

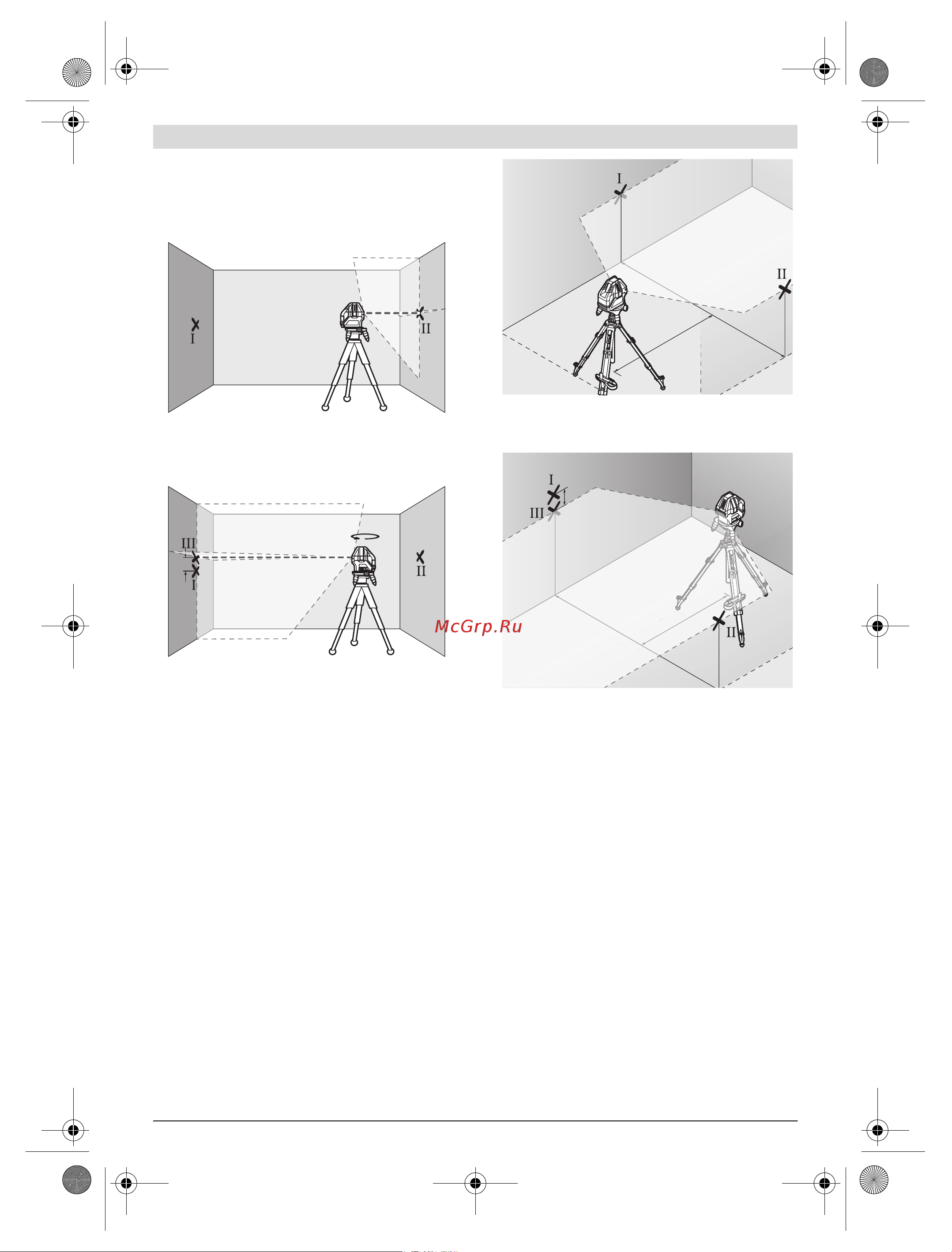

Controlar a exatidão do nivelamento da linha horizontal
Para o controlo é necessária uma superfície livre de obstácu-
los de aprox. 5x5m.
Monte o instrumento de medição ao centro, entre as pare-
des A e B na plataforma rotativa ou num tripé, ou coloque-
o sobre uma base firme e plana. Ligue o instrumento de
medição no modo com nivelamento automático. Ligue o
modo horizontal e deixe o instrumento de medição proce-
der ao nivelamento.
Marcar, a 2,5 m de distância do instrumento de medição,
em ambas as paredes, o centro da linha de laser (ponto I
na parede A e ponto II na parede B).
Girar o instrumento de medição 180° e colocá-lo a 5 m de
distância, permitindo que possa se nivelar.
Alinhar o instrumento de medição na altura (com o tripé ou
se necessário, colocando algo por baixo), de modo que o
centro da linha de laser atinja exatamente o ponto II mar-
cado anteriormente na parede B.
Marcar na parede A o centro da linha de laser como ponto
III (na vertical, acima ou abaixo do ponto I).
–A diferença d entre os dois pontos marcados I e III sobre a
parede A, é a divergência real do instrumento de medição
em relação à horizontal.
Para saber qual o desvio máximo permitido d
máx
, use o cálculo
seguinte:
d
máx
= dobro da distância das paredes x 0,2 mm/m
Exemplo: no caso de uma distância das paredes de 5 m, o
desvio máximo deve ser de
d
máx
= 2 x 5 m x 0,2 mm/m = 2 mm. As marcas podem encon-
trar-se a uma altura máxima de 2 mm entre si.
