52 | Қaзақша
1 609 92A 301 | (20.6.16) Bosch Power Tools

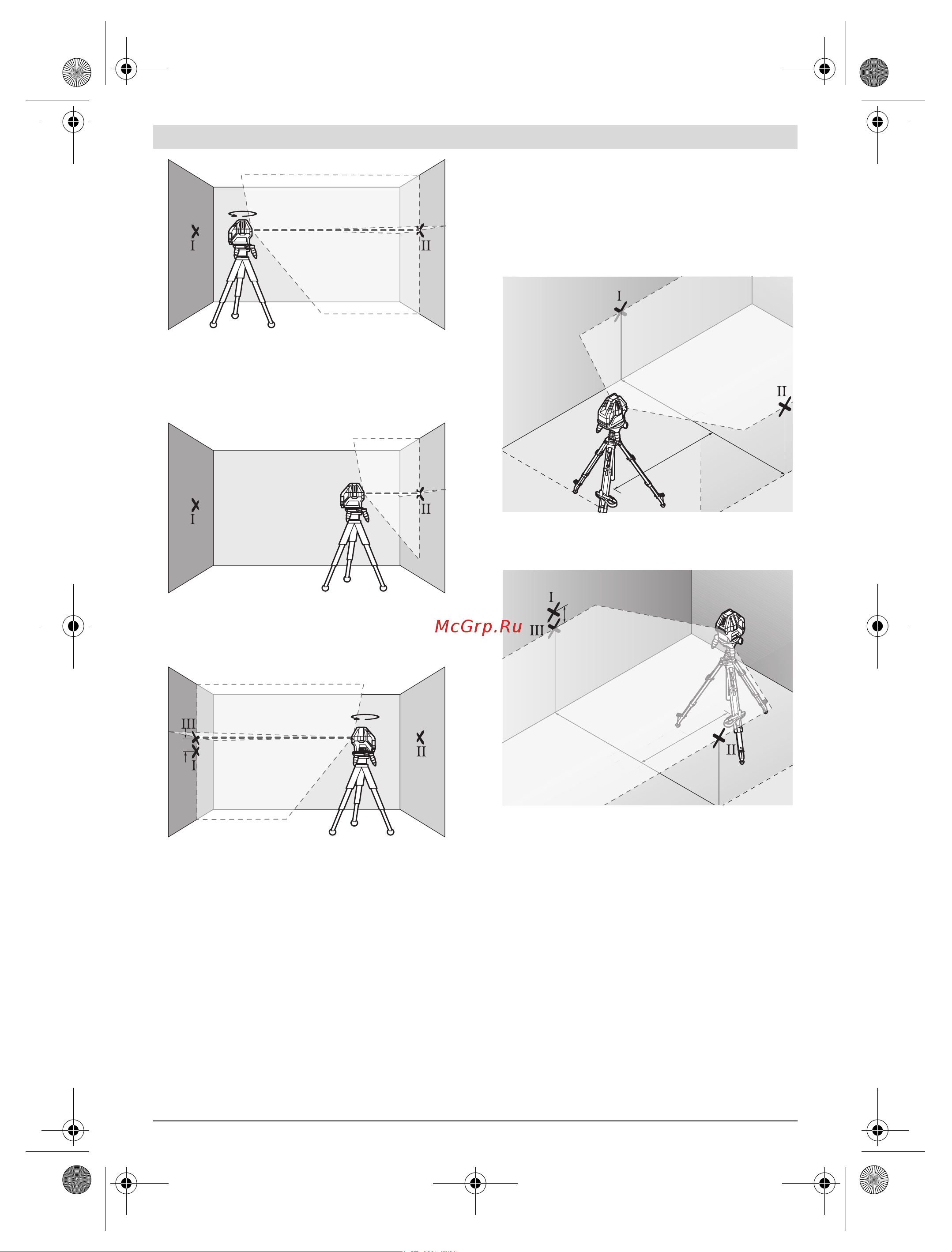

– Өлшеу құралын 180° бұрап, оны нивелирлеп лазер
сызықтарының арғы B қабырғасындағы айқыш-ұйқыш
нүктесін белгілеңіз (II нүктесі).
– Өлшеу құралын – бұрамай – B қабырғасының қасында
орналастырыңыз, қосып нивелирлеңіз.
– Өлшеу құралының биіктігін (штативтер немесе бар
болса тіреуіш көмегімен) лазер сызықтарының айқыш-
ұйқыш нүктесі В қабырғасында алдымен белгіленген
нүктеге II сәйкес болатындай бағыттаңыз.
– Биіктігін өзгертпей өлшеу құралын 180° бұраңыз. Оны
A қабырғасына тік лазер сызығы белгіленген I нүктесі-
нен өтетін етіп бағыттаңыз. Өлшеу құралын нивелир-
леп, лазер сызықтарының айқыш-ұйқыш нүктесін A
қабырғасында (III нүктесі) белгілеңіз.
–А қабырғасындағы I мен III екі белгіленген нүктенің d
айырмашылығы өлшеу құралының дәл биіктіктен
ауытқуын көрсетеді.
Максималды рұқсат етілген ауытқуды d
макс
төмендегідей
есептеңіз:
d
макс
= қабырғалардың қосы қашықтығы x 0,2 мм/м
Мысал: егер қабырғалар қашықтығы 5 м болса,
максималды ауытқу
d
макс
=2x5мx0,2мм/м=2мм болуы қажет. Осында
белгілер аралығының ең ұзыны 2 мм болуы керек.
Көлденең сызықтың нивелирлеу дәлдігін тексеріңіз
Тексеру үшін шам. 5 x 5 м бос аймақ керек.
– Өлшеу құралын А мен В қабырғаларының арасындағы
ортада үстағыш немесе штативке немесе қатты тегіс
табанда орнатыңыз. Өлшеу құралын нивелирлеу автома-
тикасымен қосыңыз. Горизонталды жұмысты қосып
өлшеу құралына өзін нивелирлеу үшін мүмкіндік беріңіз.
– Өлшеу құралынан 2,5 м қашықтықта екі қабырғада ла-
зер сызығының орталығын белгілеңіз (А қабырғасында
I нүктесі, В қабырғасында II нүктесі).
– Өлшеу құралын 180° бұрап 5 м қашықтықта орнатып
нивелирлеңіз.
– Өлшеу құралының биіктігін (штативтер немесе бар
болса тіреуіш көмегімен) лазер сызығының орталығы В
қабырғасында алдымен белгіленген нүктеге II сәйкес
болатындай бағыттаңыз.
– A қабырғасында лазер сызығының орталығын III нүктесі
ретінде белгілеңіз (тік немесе I нүктесі астында).
– А қабырғасындағы I мен III екі белгіленген нүктенің
айырмашылығы d өлшеу құралының дәл көлденең
ауытқуын көрсетеді.
Максималды рұқсат етілген ауытқуды d
макс
төмендегідей
есептеңіз:
d
макс
= қабырғалардың қосы қашықтығы x 0,2 мм/м
Мысал: егер қабырғалар қашықтығы 5 м болса,
максималды ауытқу
d
макс
=2x5мx0,2мм/м=2мм болуы қажет. Осында
белгілер аралығының ең ұзыны 2 мм болуы керек.
180°
A
B
B
A
d
180°
A
B
2,5 m
5,0 m
5,
5,0 m
5
A
B
2,5 m
d
5,0 m
2,5 m
5,0 m
A
B
OBJ_BUCH-2751-003.book Page 52 Monday, June 20, 2016 10:34 AM
