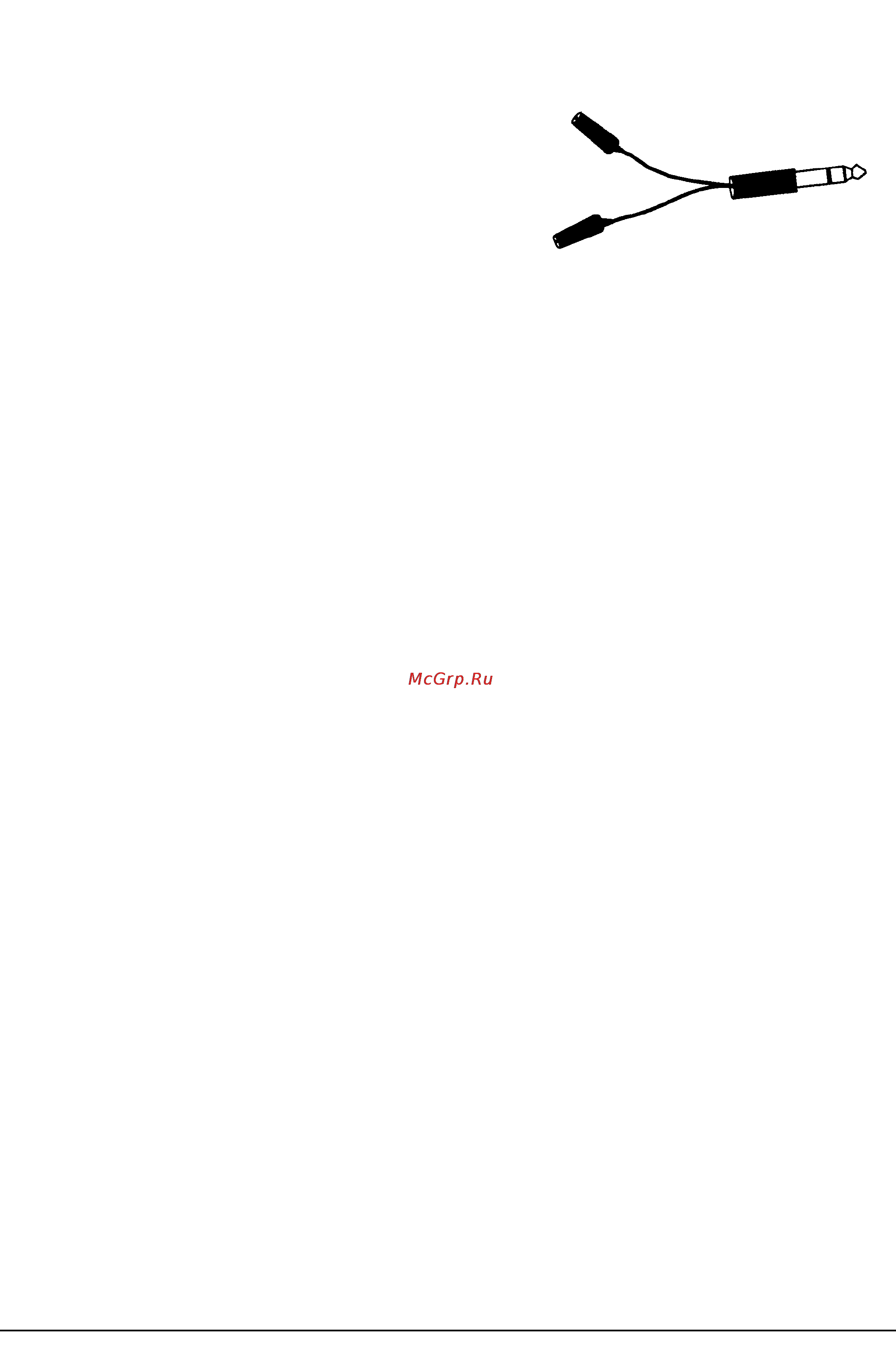

Гнездо подключения ножного переключателя Расположенное на задней панели 1 4 гнездо используется для подключения одной или двух ножных педалей мгновенного переключения Педали этого типа могут находиться в двух состояниях открытом и закрытом Если к гнезду FOOTSWITCH подключена только одна педаль то она работает в качестве переключателя режима bypass При нажатии на педаль на дисплее высвечивается bYP затем экран дисплея тускнеет В этом состоянии MicroVerb 4 не обрабатывает входной сигнал При повторном нажатии на ножной переключатель прибор переходит в активное состояние Для подключения двух педалей необходим специальный кабель аналогичный тому который используется для включения приборов в разрыв пульта При подключении двух педалей переключатель соединенный с контактом конец работает на включение отключение режима bypass а с контактом кольцо действует как педаль управления см главу 2 раздел Ножной переключатель л Разъем MIDI IN Это стандартный 5 контактный разъем типа DIN К нему можно подключать любое MIDI совместимое оборудование например MIDI секвенсер посылающий управляющие команды и контроллерную информацию в MicroVerb 4 Разъем MIDI OUT THRU Это стандартный 5 контактный разъем типа DIN К нему можно подключать любое MIDI совместимое оборудование например синтезаторы или другие приборы обработки звука Через разъем передается информация SysEx дамп памяти прибора а также все MIDI данные поступающие на вход MicroVerb 4 MIDI IN Входные разъемы Input Left Mono и Right Входные аудио разъемы выполнены на 1 4 джеках которые можно коммутировать с такими источниками звука как пультовые посылы на эффект На входные разъемы можно подавать сигналы различных уровней начиная от 10dBV гитарный уровень и заканчивая 4 dBu Для подключения источников моносигнала используется гнездо LEFT MONO INPUT Входной разъем левого канала нормализован по отношению к правому Это означает что если гнездо правого канала RIGHT INPUT не скоммутировано с источником сигнала то сигнал поступающий на LEFT MONO INPUT автоматически направляется также и на правый вход MicroVerb 4 Выходные разъемы Left и Right Выходные аудио разъемы выполнены на 1 4 джеках Их можно коммутировать с возвратами пульта или входами усилителя Для работы в монорежиме используйте левый выход LEFT OUTPUT Глава 5 Работа с MIDI MIDI функции MicroVerb 4 поддерживает работу с множеством различных функций MIDI Прибор принимает управляющие команды Program Change передает и получает с помощью SysEx System Exclusive дамп памяти содержащий банки программ позволяет управлять параметрами эффектов в реальном времени с помощью внешних MIDI контроллеров Для получения более подробной информации о коммутации MicroVerb 4 с MIDI системами смотрите главу 2 Канал MIDI MIDI канал используется прибором для получения команд а также других MIDI событий использующихся для управления MicroVerb 4 в реальном времени Установка MIDI канала 1 Удерживайте нажатой кнопку BANK MIDI Дисплей потускнеет и на нем высветится текущий номер MIDI канала 2 Вращением колеса VALUE установите требуемый номер канала от 01 до 16 Если установлен номер канала 00 то MicroVerb 4 переходит в режим Omni в котором прибор получает информацию сразу по всем 16 каналам одновременно MIDI THRU MicroVerb 4 автоматически передает всю информацию со входа MIDI IN на выход MIDI OUT Для того чтобы передать MIDIинформацию от управляющего устройства через MicroVerb 4 на другой прибор необходимо сделать следующее Соедините выход управляющего устройства MIDI OUT со входом MicroVerb 4 MIDI IN Затем скоммутируйте выход MicroVerb 4 MIDI OUT THRU со входом MIDI IN устройства которое должно получать управляющую информацию Если через MicroVerb 4 в единицу времени передается слишком много информации то его внутренний буфер может переполниться В этом случае на дисплее высвечивается сообщение вида FLO n часть передаваемых данных при этом может быть утеряна Фирма Alesis рекомендует при плотном потоке MIDI данных передача SysEx MIDI Time Code и т д коммутировать управляющее и принимающее устройства через распределительный блок MIDI Прием команд Program Changes 1 Соедините выход управляющего устройства MIDI OUT со входом MicroVerb 4 MIDI IN 2 Удостоверьтесь что MicroVerb 4 настроен на тот же MIDI канал что и передающее устройство см выше Замечание По MIDI можно управлять сменой банков MicroVerb 4 Для того чтобы выбрать пресетный банк необходимо сразу за командой Program Change послать контроллерную команду с нулевым операндом Controller 0 Если операнд контроллерной команды равен 1 или больше максимальное значение 127 то выбирается пользовательский банк Все команды Program Change с номером больше 100 игнорируются 14 MicroVerb 4 Руководство пользователя
