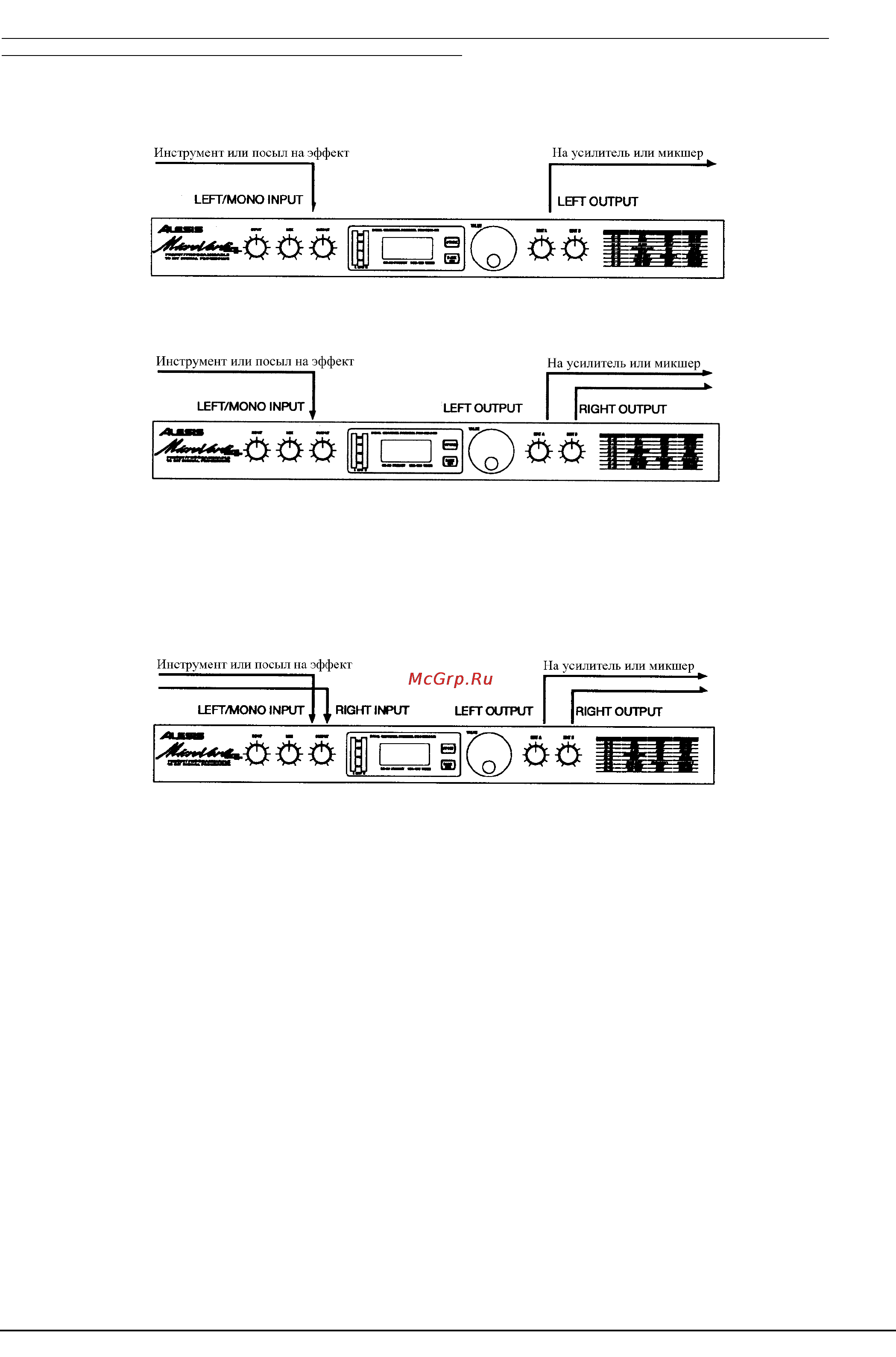

Коммутация с инструментами При коммутации аудио кабелей и или включении отключении питания прибора убедитесь что все остальное оборудование системы выключено и регуляторы громкости вывернуты на минимум MicroVerb 4 имеет два 1 4 несбалансированных входа и два 1 4 несбалансированных выхода Такая схема позволяет коммутировать прибор четырьмя различными способами Моно Соедините источник сигнала монофоническим кабелем с левым входом MicroVerb 4 LEFT MONO INPUT Другим монофоническим кабелем скоммутируйте левый выход MicroVerb 4 с системой звукоусиления или входом микшера Инструмент или посыл па эффект LEFT MONO INPUT Па усилитель или микшер LEFT OUTPUT Моно вход стерео выход В этом случае используется один монофонический вход как и в предыдущем примере Однако выход снимается с двух левого и правого разъемов MicroVerb 4 LEFT OUTPUT и RIGHT OUTPUT и направляется на стереофоническую систему звукоусиления или на два канала микшерной консоли Двойное моно Соедините двумя моно кабелями два источника монофонического сигнала с левым и правым входами MicroVerb 4 LEFT MONO INPUT и RIGHT INPUT Левый и правый выходы прибора LEFT OUTPUT и RIGHT OUTPUT направьте на систему стереофонического звукоусиления или на два канала микшера Такая схема подключения обеспечивает независимую обработку двух источников монофонического сигнала поскольку некоторые из эффектов по разному обрабатывают входные каналы Стерео Соедините монофоническими кабелями левый и правый входы MicroVerb 4 LEFT MONO INPUT и RIGHT INPUT с источником стереофонического сигнала Левый и правый выходы LEFT OUTPUT и RIGHT OUTPUT скоммутируйте монофоническими кабелями с системой стереофонического усиления или двумя входными каналами микшерной консоли Инструмен т или посыл на эффект Па усилитель или микшер Коммутация с пультом MicroVerb 4 работает с моно стерео посылами любых уровней Прибор выдерживает сигнал уровня 4 dBu 20 dBu на пиках и в то же время имеет достаточное входное усиление для работы с сигналами низких уровней 10 dBV недорогих звукозаписываю щих систем MicroVerb 4 может коммутироваться с микшерным пультом по трем различным схемам Для обработки нескольких инструментов прибор необходимо скоммутировать с дополнительными посылом и возвратом консоли В случае необходимости обработать эффектом отдельный инструмент MicroVerb 4 коммутируется с разрывом пульта Для обработки общего микса прибор подключается к основному мастер выходу консоли Использование дополнительных посылов Дополнительные посылы бывают двух типов префейдерные обычно используются для организации мониторного микса и постфейдерные Постфейдерные посылы используются для подключения приборов обработки звука например таких как MicroVerb 4 Использование дополнительных посылов для подключения эффектов имеет неоспоримое преимущество вы можете регулировать уровень посыла на эффект независимо по каждому из каналов общий для всех каналов уровень эффекта можно регулировать на MicroVerb 4 Кроме того большинство консолей имеют возможность регулировки уровня дополнительного возврата с помощью которого можно управлять уровнем возврата с эффекта Возврат сигнала из MicroVerb 4 в микшер можно организовать двумя различными способами коммутация выходов прибора с соответствующим гнездом возврата коммутация выходов прибора с входными каналами микшера Если ваш микшер не имеет соответствующих гнезд возврата с эффектов или уже не осталось свободных то можно скоммутиро вать выход MicroVerb 4 с входными каналами консоли Такой подход имеет еще один плюс вы имеете дополнительные возмож ности по панорамированию и эквалайзерной обработке эффекта Независимо от схемы подключения MicroVerb 4 вы имеете возможность регулировать баланс прямого и обработанного сигналов прямой сигнал подается на дополнительный посыл и общий микс Возврат с эффекта обычно не должен содержать прямого сигнала поскольку баланс прямого и обработанного сигналов регулируется в самом микшере Для того чтобы с выходов MicroVerb 4 снимался только обработанный сигнал выверните регулятор MIX до упора вправо 6 MicroVerb 4 Руководство пользователя
