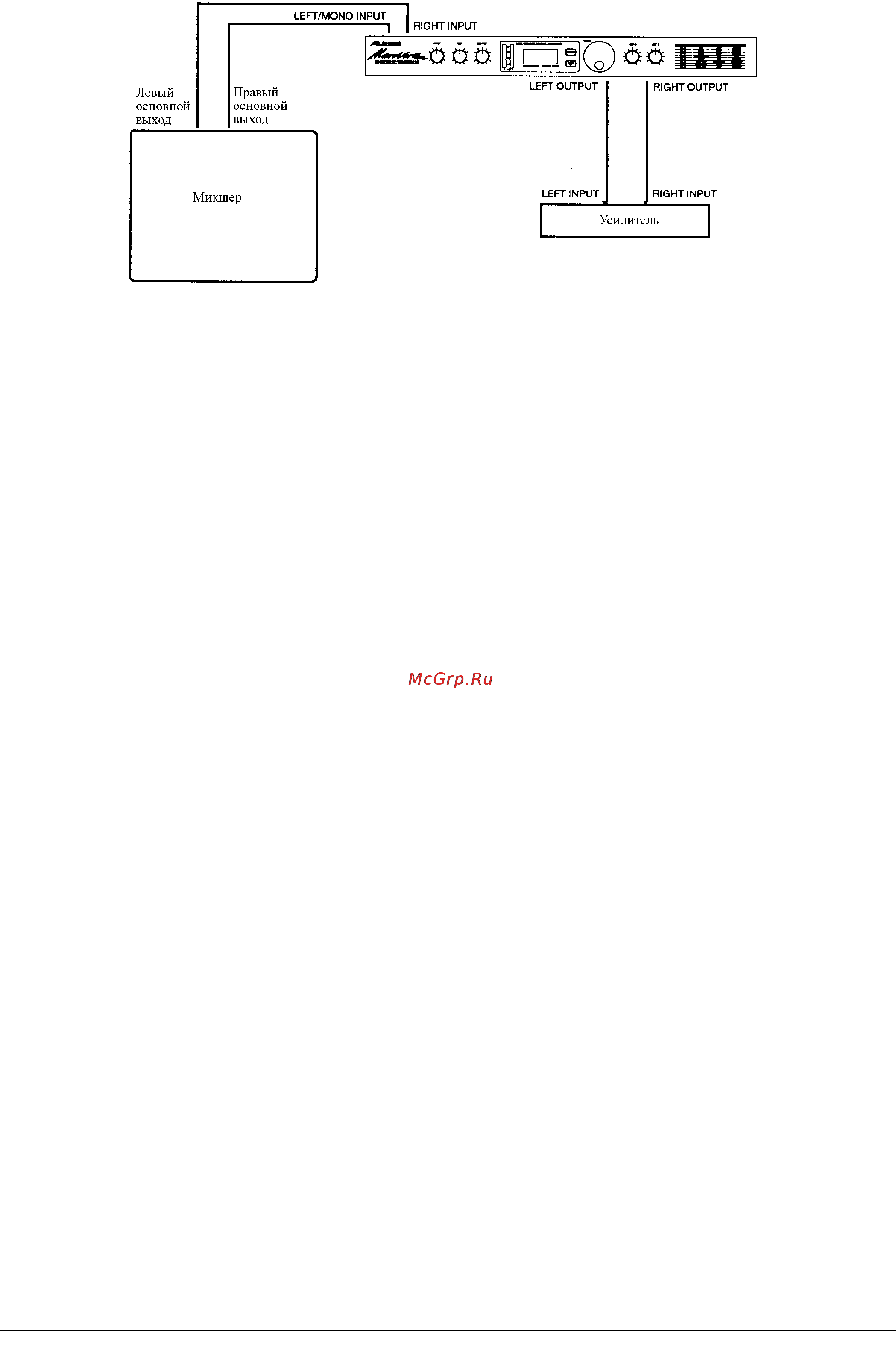

Земляные петли Современная студия представляет из себя сложный аппаратный комплекс Множество коммутационных кабелей может привести к образованию земляных петель когда приборы имеют несколько путей заземления Это в свою очередь приводит к возникно вению различного рода шумов треск щелчки радиомагнитная интерференция и т д Хотя и существует множество методов устранения земляных петель и предотвращения радимагнитной интерференции большинство профессиональных подходов требует значительных материальных затрат и основано на использовании раздельных источников питания аудио системы Ниже будет приведен ряд советов следуя которым вы сможете минимизировать уровень наводок и шумов в своей студии 1 ПОДКЛЮЧАЙТЕ ПИТАНИЕ ЭЛЕКТРОННЫХ ПРИБОРОВ АУДИО СИСТЕМЫ К ОДНОЙ И ТОЙ ЖЕ РОЗЕТКЕ Большинство наводок генерируется в результате того что различные части аудио системы подключены к розеткам разных контуров питания Питание аудио системы от контура к которому подключены такие приборы как кондиционеры холодильники неоновые осветительные приборы и т д значительно увеличивает вероятность возникновения наводок Поскольку электронное оборудование аудио системы за исключением усилителей не требует большой мощности то можно его питать от одной и той же розетки 2 РАСПОЛАГАЙТЕ АУДИО КАБЕЛИ НА ВОЗМОЖНО БОЛЬШЕМ РАССТОЯНИИ ОТ ШНУРОВ ПИТАНИЯ ПРИБОРОВ Частая причина возникновения шума близкое расположение сетевых и аудио кабелей Попробуйте разнести эти кабели на возможно большее расстояние Если это невозможно то проверьте не проложены ли они параллельно друг другу Сетевые и аудио кабели должны пересекаться друг с другом под прямым углом 3 Если перечисленные выше рекомендации не помогли то А Отсоедините шнуры питания всех приборов за исключением микшера и мониторного усилителя Б Подключайте последовательно прибор за прибором При необходимости изменяйте фазу питания прибора выньте из розетки вилку поверните ее на 180 градусов и вставьте обратно В Проверьте не повреждены ли сетевые кабели Плохой земляной контакт кабеля может вызвать сильные помехи Г Для коммутации оборудования используйте кабели минимальной длины особенно для несбалансированных контуров Если все эти эксперименты не привели к положительному результату проконсультируйтесь с дилером или посоветуйтесь с квалифицированными инженерами В некоторых случаях помогает звездочная схема заземления При этом микшер являясь центром звезды обеспечивает общую землю для остального оборудования системы При такой схеме заземления все приборы должны быть изолированы от стоек и друг от друга MIDI MIDI Musical Instrument Digital Interface общепринятый протокол обмена информацией между различными приборами С помощью MIDI можно управлять следующими функциями MicroVerb 4 Смена программ MicroVerb 4 с помощью MIDI команд Program Change Управление параметрами MicroVerb 4 в реальном времени с помощью MIDI контроллеров колесо модуляции синтезатора педали и т д Прием и передача дампа отдельной программы или целого банка с помощью данных SysEx System Exclusive Эта опция позволяет сохранять программы на внешнем оборудовании например компьютере с возможностью последующей загрузки в память прибора Передача MIDI информации через MicroVerb 4 на другое MIDI оборудование системы Для подключения MIDI порта MicroVerb 4 к другому MIDI оборудованию необходимо сделать следующее 1 Соедините MIDI вход прибора MIDI IN с MIDI выходом MIDI OUT другого прибора 2 Соедините MIDI выход прибора MIDI OUT THRU с MIDI входом MIDI IN другого прибора Замечание Если MicroVerb 4 только принимает MIDI данные но не передает их то пункт 2 выполнять не обязательно Например если вы предполагаете просто управлять по MIDI сменой программ MicroVerb 4 то нет никакой необходимости коммутировать MIDI выход прибора MIDI OUT THRU Более подробная информация о работе с MicroVerb 4 по MIDI приводится в главе 5 Ножной переключатель На задней панели MicroVerb 4 имеется гнездо для подключения педали имеющее маркировку FOOTSWITCH В это гнездо можно вставлять как обыкновенные джеки так и джеки для подключения двойных педалей Все педали должны быть скоммутированы до включения питания Подключение переключателя режима bypass Ко входу прибора FOOTSWITCH можно подсоединить любую педаль мгновенного переключения Дополнительный контакт педального разъема остается незадействованным Подключение двух педалей MicroVerb 4 имеет 1 4 гнездо TRS для подключения двух педалей Прибор коммутируется с педалями при помощи кабеля на одном из концов которого находится 1 4 джекТВЭ а на другом два монофонических 8 MicroVerb 4 Руководство пользователя
