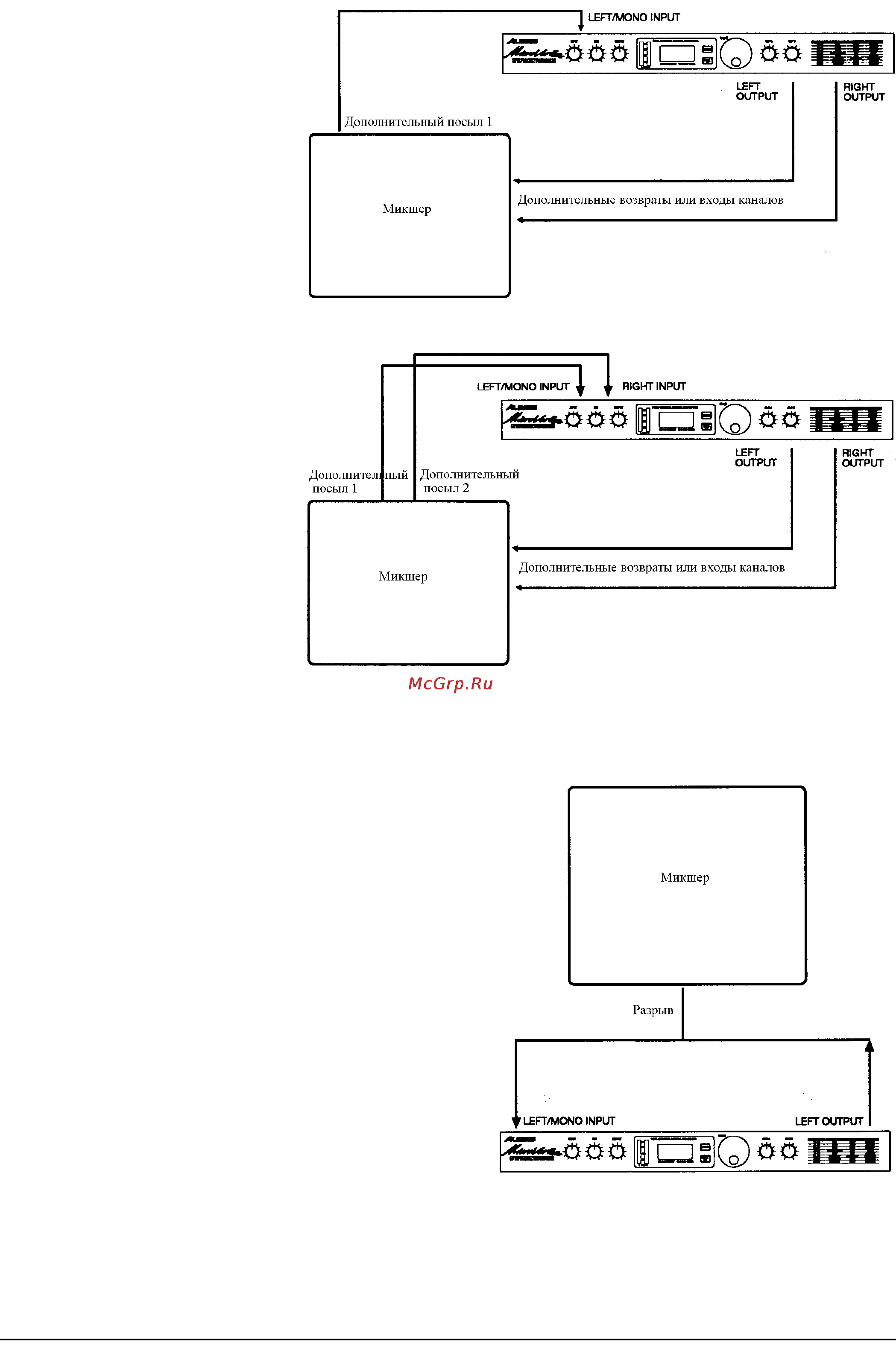

Моно вход Стерео выход Если вы хотите обрабатывать с помощью MicroVerb 4 моно сигнал но хотите иметь два возврата с эффекта вам потребуется три монофонических кабеля с 1 4 джеками Один монофонический кабель соединяет пультовой посыл на эффект с левым входом LEFT MONO INPUT MicroVerb 4 Левый выход MicroVerb 4 LEFT OUTPUT коммутируется монофоническим проводом с одним гнездом возврата с эффекта а правый выход RIGHT OUTPUT с другим или со входным каналом микшера Стерео вход Стерео выход Схема подключения аналогична описанной выше Однако в этом случае используется дополни тельный кабель для коммутации второго посыла Теперь на входы MicroVerb 4 будет поступать стереосигнал Например можно соединить пультовые посылы 3 и 4 стереофонического инструмента например синтезатора подключенного к двум каналам пульта елевым и правым входами LEFT MONO INPUT и RIGHT INPUT панорама одного из каналов вывернута до упора влево а другого вправо Таким образом левый канал будет сниматься с посыла 3 а правый с посыла 4 Такая схема часто используется для программ двойного посыла Dual Send номера 90 99 и 190 199 Использование разрывов Канальные разрывы пульта позволяют обработать с помощью MicroVerb 4 один или два канала консоли Разрывы позволяют включать в звуковой тракт внешние приборы обработки звука Обычно они расположены в линейке пульта после усилительного входного контура и до фейдера По существу это аналогично подключению источников сигнала инструмента или микрофона непосредственно к MicroVerb 4 перед входным каналом микшера Однако в некоторых пультах разрывы находятся после эквалайзерной секции В этом случае вы будете иметь возможность регулировать тональный баланс сигнала перед его посылом на эффект Если в гнездо разрыва не подключен ни один из приборов то сигнал просто поступает на последующие контуры канала пульта Обычно коммутация с разрывом осуществляется с помощью стереофонического кабеля имеющего два моно джека на одном из концов стерео джек обеспечивает посыл возврат а два моно джека коммутируются со входом выходом прибора обработки звука Это так называемое TRS соединение конец кольцо корпус Конец стерео джека посыл кольцо возврат корпус общая земля обоих сигналов Моно Коммутация MicroVerb 4 через разрыв пульта осуществляется с помощью кабеля на одном конце которого находится 1 4 стерео джек TRS а на другом два 1 4 моно джека В разрыв вставляется стерео джек моно джеки коммутируются с левым входом LEFT MONO INPUT и левым выходом LEFT OUTPUT MicroVerb 4 Если после включения прибора в разрыв пропал звук поменяйте местами моно джеки Обычно посыл маркируется красным цветом подключается на вход MicroVerb 4 а возврат черным коммутируется с выходом прибора Подключение к основному выходу Если вы хотите обработать эффектом общий микс то подключите MicroVerb 4 между основным выходом пульта и усилителем или входом магнитофона Для этого соедините монофоническими кабелями левый и правый основные выходы консоли с левым LEFT MONO INPUT и правым RIGHT INPUT входами MicroVerb 4 Левый LEFT OUTPUT и правый RIGHT OUTPUT выходы прибора скоммутируйте со стереоусилителем или двумя каналами другой микширующей консоли если необходимо субмикширование MicroVerb 4 Руководство пользователя 7
