5
I
Gamma di applicazioni
Il sistema di filtraggio può essere utilizzato unicamente
in combinazione con un rubinetto e un bollitore-accumulatore
originale GROHE Red.
Il sistema di filtraggio misura la portata con un sensore e calcola
la capacità residua della cartuccia del filtro a seconda della portata
in litri impostata. Se la portata in litri della cartuccia filtro impostata
nel display viene superata, i valori visualizzati sono negativi.
Inoltre il sensore controlla la durata massima di impiego della
cartuccia filtro. Se viene superata la durata massima di impiego
di 12 mesi, l’indicatore della capacità residua della cartuccia filtro
lampeggia.
Il sistema di filtraggio riduce la durezza dell’acqua e deve essere
utilizzato nelle zone con una durezza dell’acqua superiore a 12 °KH.
Il filtrato dell'acqua è classificato nella categoria 2 conformemente
alla norma EN 1717.
Dati tecnici
• Pressione idraulica:
- min. 0,1 MPa
- consigliata 0,2–0,5 MPa
• Pressione di esercizio: max. 0,2–0,8 MPa
• Batteria sensore: batteria al litio 3 V (tipo CR-2032)
• Tipo di protezione del display (installazione a muro): IPX4
• Tipo di protezione sensore: IPX8
Omologazione e conformità
Per richiedere gli attestati di conformità rivolgersi al seguente indirizzo:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Installazione
Rispettare lo schema con le quote di installazione sul risvolto
di copertina I.
Raccordo tra testa filtro e cartuccia filtro, vedere le Informazioni
tecniche relative alla testa del filtro e alla cartuccia del filtro nonché il
risvolto di copertina II, fig. [1]. Rispettare la direzione di scorrimento.
1. Montare il tubo flessibile a pressione (A) all’entrata della testa del
filtro.
2. Montare il sensore (B) all’uscita della testa del filtro. Il sensore
(B) deve essere montato orizzontalmente.
3. Montare il display (C).
Utilizzare le viti e gli eventuali tasselli adatti (non inclusi nella fornitura).
Raccordo sistema di filtraggio, vedere fig. [2].
1. Avvitare il tubo flessibile a pressione (D) al sensore (B).
2. Avvitare il tubo flessibile a pressione (A) del sistema di filtraggio
all’adattatore (E) [Duo] o direttamente al raccordo dell’acqua
fredda [Mono].
3. Montare il sistema bollitore GROHE Red conformemente alle
informazioni tecniche sul prodotto allegate allo stesso.
Non applicare ancora l’alimentazione di tensione
al bollitore-accumulatore GROHE Red.
Aprire l’alimentazione dell’acqua fredda e controllare la tenuta
dei raccordi.
Regolazione della durezza dell'acqua sulla testa del filtro,
vedere fig. [3].
Regolare sul bypass la durezza dell'acqua della testa filtro secondo
le condizioni locali, vedere colonna A della tabella sul risvolto
di copertina III.
La durezza dell'acqua può essere richiesta presso l'ente locale
di approvvigionamento acque.
La regolazione del bypass impostata nella testa del filtro deve
essere trasmessa, come valore in litri predefinito, al display (C) ,
vedere fig. [4].
Regolazione del valore in litri predefinito (impostazione
di fabbrica: 600 litri), vedere fig. [4].
Il valore in litri predefinito deve essere regolato a seconda della
durezza dell’acqua, in base alla colonna B della tabella a pagina III.
Manutenzione
Filtro
Per il cambio del filtro vedere le informazioni tecniche relative alla
cartuccia del filtro.
Reset della capacità filtro sul display (C), vedere il risvolto
di copertina II, fig. [4].
Dopo aver inserito una nuova cartuccia filtro si deve resettare
la capacità filtro come segue:
Nota: il valore in litri predefinito della cartuccia filtro resta invariato.
Batteria (F), vedere fig. [5] e [6].
Sostituire la batteria dopo non più di 7 anni dal primo utilizzo del
rubinetto.
1. Allentare la vite (G) e rimuovere il coperchio (H), vedere fig. [5].
2. Estrarre la batteria (F) e sostituirla, vedere fig. [6].
Attenzione: fare attenzione alla polarità
Nota: le impostazioni memorizzate dall’utente restano invariate
anche dopo un cambio batterie o in caso di batteria scarica.
Eseguire il montaggio in ordine inverso.
Nota sullo smaltimento
Smaltire le batterie secondo le norme specifiche del Paese.
Questo prodotto è conforme ai requisiti previsti dalle
normative UE in materia.

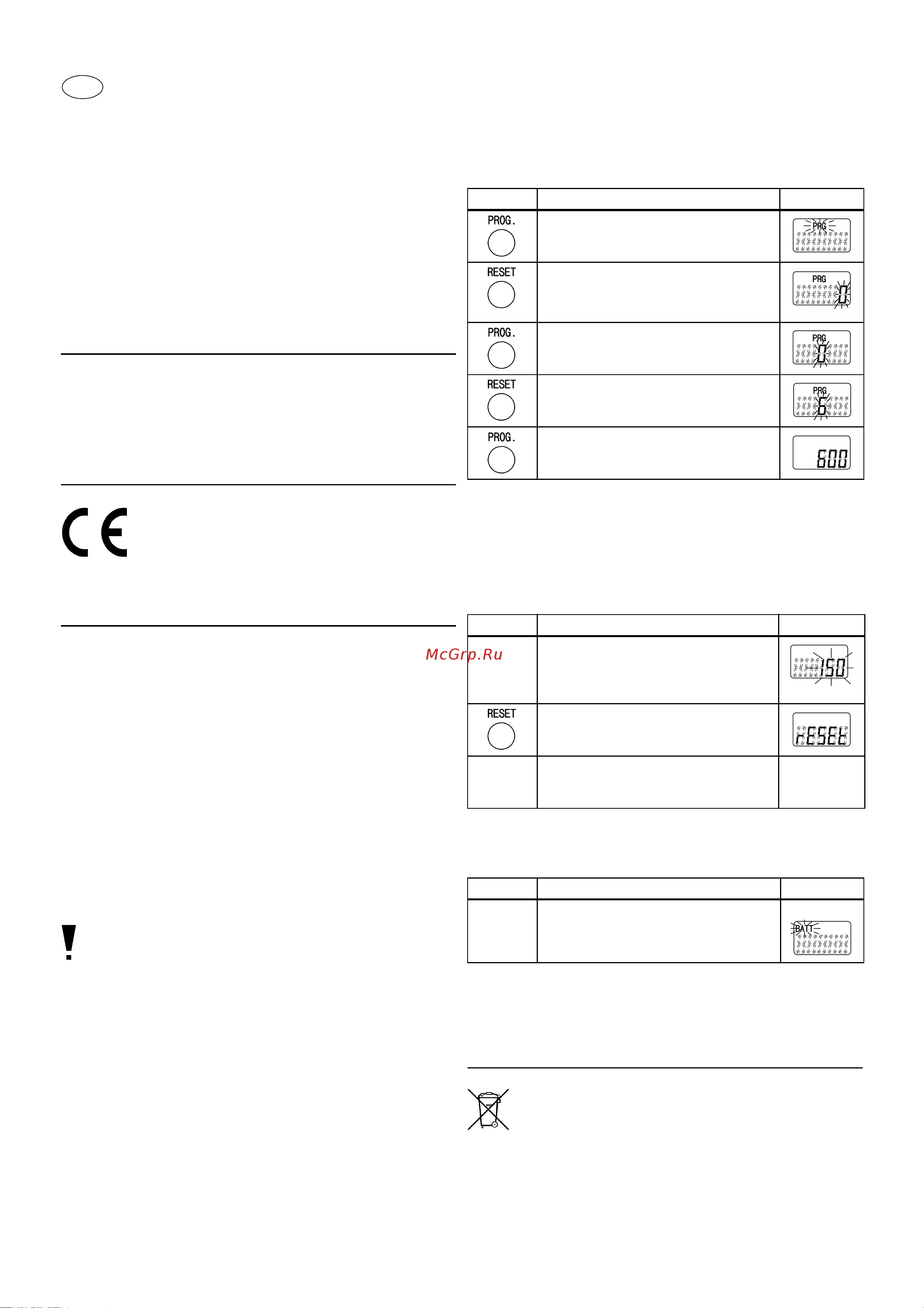

Tasto Indicazione
Premere brevemente il tasto PROG
(PRG lampeggia)
Premere brevemente il tasto RESET per
entrare nella programmazione del valore
in litri predefinito (00000 lampeggia)
Premere più volte il tasto PROG fino
a raggiungere la posizione voluta
(la cifra 00000 lampeggia)
Premere più volte il tasto RESET fino
a ottenere la cifra voluta (la cifra 00600
lampeggia)
Premere più volte il tasto PROG fino
a uscire dal menu (PRG si spegne
e appare il valore impostato)
Tasto Indicazione
L’indicazione lampeggia
(valore in litri predefinito negativo,
ad es. -1 o capacità residua ad es.
150 lampeggia)
Premere il tasto RESET per 3 secondi
(viene visualizzato rESEt)
I dati relativi a tempo e portata in litri
sono azzerati
Tasto Indicazione
L’indicazione BATT lampeggia
(la batteria è scarica e deve essere
sostituita)
