103
РАСПРЕДЕЛИТЕЛЬНЫЕ
КОЛЛЕКТОРЫ
Монтаж
Монтаж оборудования необходимо проводить в соответствии с при-
лагаемой инструкцией.
В распределительном шкафу REHAU
Консоли распределительного коллектора крепятся на подвижных
С-профильных шинах.
Крепление коллектора может быть вертикальным и горизонтальным.
На стене
Распределительный коллектор крепится через отверстия консолей
с помощью поставляемого в комплекте крепежного комплекта (4
дюбеля S 8 + 4 болта 6 x 50).
Диаграмму потерь давления, а также инструкцию по монтажу можно
получить по запросу в ближайшем бюро продаж.
Присоединительные размеры распределительного коллектора HKV
1
2
3
4

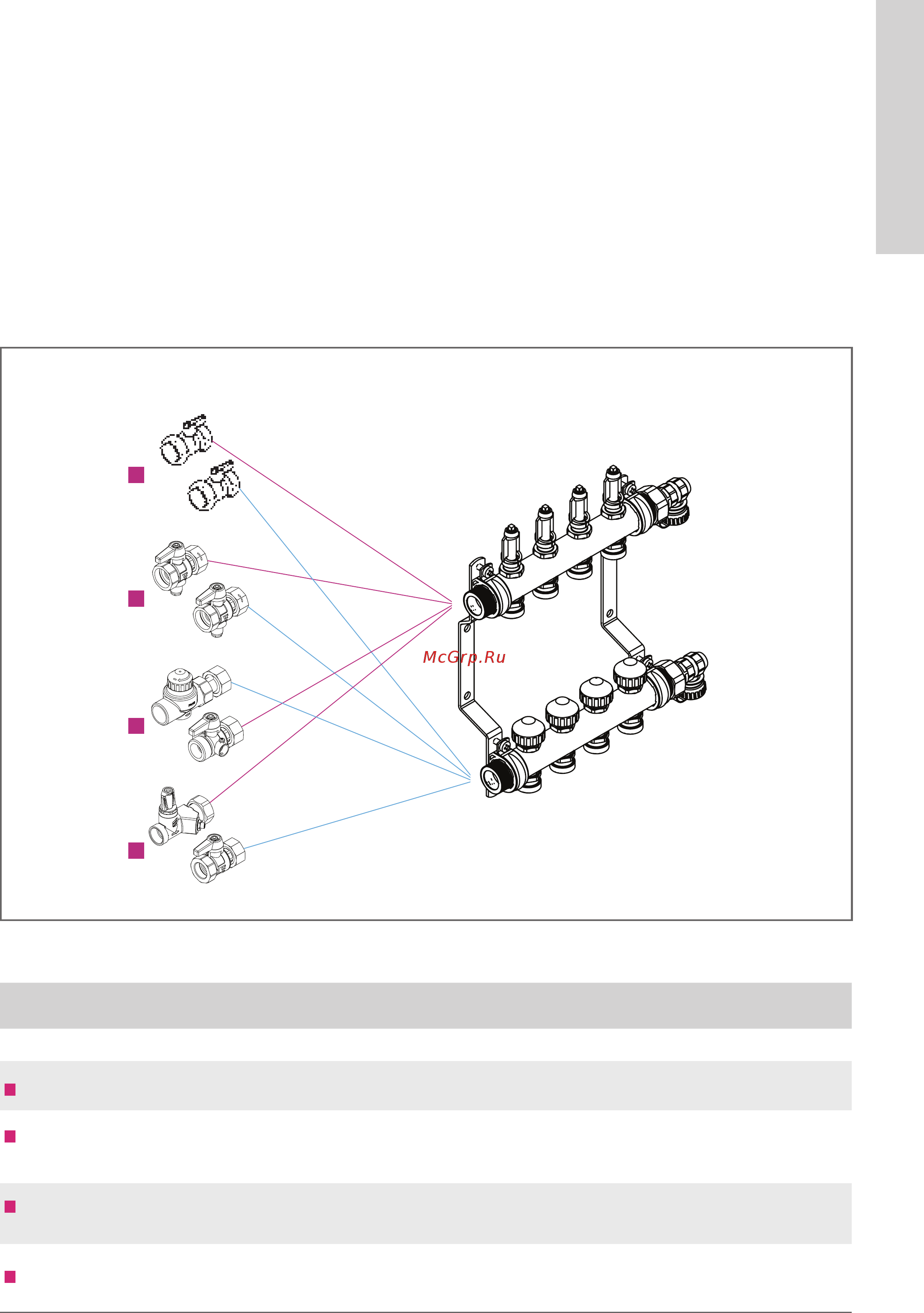

Рис. 7-2 Присоединительные размеры распределительного коллектора V2A HKV-D
Типоразмер коллектора 2 3 4 5 6 7 8 9 10 11 12
Длина, мм 217 267 317 367 417 467 517 567 617 667 717
1
Кран шаровой, общий размер, мм 279 329 379 429 479 529 579 629 679 729 779
2
Кран шаровой с устройством для наполнения,
общий размер, мм
279 329 379 429 479 529 579 629 679 729 779
3
Комплект с регулировочным вентилем HKV,
общий размер, мм
327 377 427 477 527 577 627 677 727 777 827
4
Комплект с балансировочным клапаном, общий
размер, мм
303 353 403 453 503 553 603 653 703 753 803
Табл. 7-1 Присоединительные размеры распределительного коллектора HKV-D
