160
Холостые элементы предназначены для следующих участков:
- перед распределительным коллектором (окружность примерно 1 м);
- в области выступов, колонн, выходных вентиляционных отверстий и т.д.;
- для заполнения пустот с непрямоугольной площадью.

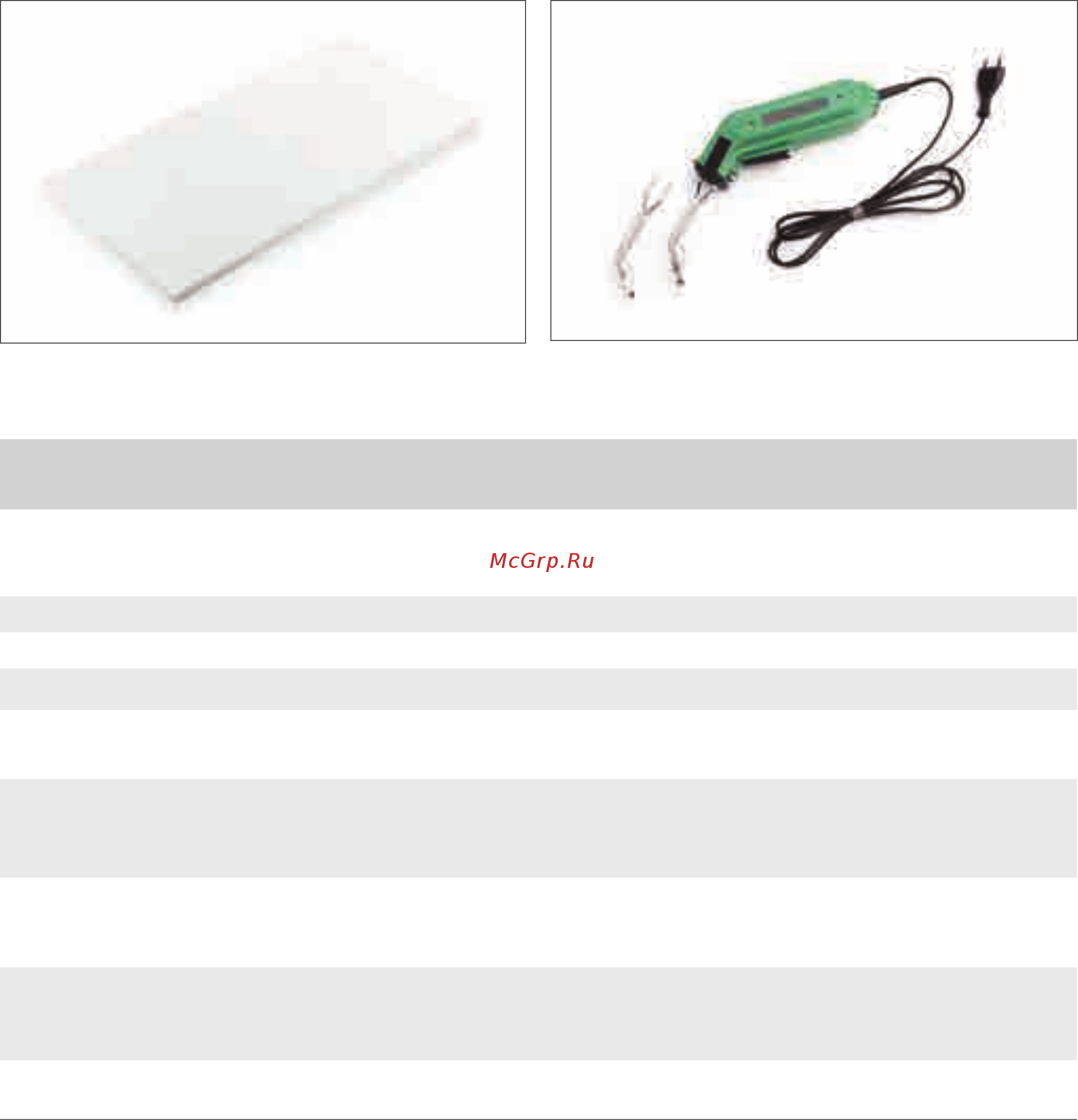

Рис. 11-8 Холостой элемент
При помощи прибора для вырезания канавок строительной фирмой
вырезаются канавки для труб в холостых элементах.
Рис. 11-9 Прибор для вырезания канавок
Системные плиты/
название
Конструкционные плиты
VA 12,5 и 25
Обводные плиты VA 12,5
и 25 / Переходные плиты
Холостые элементы
Материал EPS 035 DEO dh с прессованным
алюминиевым термопроводимым
профилем
EPS 035 DEO dh EPS 035 DEO dh
Длина (мм) 1000 250 1000
Ширина (мм) 500 500/375 500
Толщина (мм) 30 30 30
Теплопроводность (Вт/мК) 0,035 0,035 0,035
Сопротивление
теплопередаче (м
²/К/Вт)
0,80 0,80/0,70 0,85
Напряжение при сжатии
при 2% (кПа)45,0
45,0 45,0 60,0
Класс строительных
материалов по DIN 4102
В2 В1 В1
Огнестойкость по DIN EN
13501
Е Е Е
