10
2 ВВЕДЕНИЕ
2.1 Обогрев поверхностей
Тепловой комфорт
Благодаря низкой температуре поверхности и оптимальному рас-
пределению температур по высоте помещения системы напольного
отопления/охлаждения REHAU обеспечивают повышенный тепловой
комфорт за счет низкотемпературного лучистого обмена. В отличие
от традиционных систем отопления, при данном способе отопления/
охлаждения осуществляется интенсивный теплообмен излучением
между человеком и окружающими поверхностями, и таким образом,
достигается ощущение комфорта.

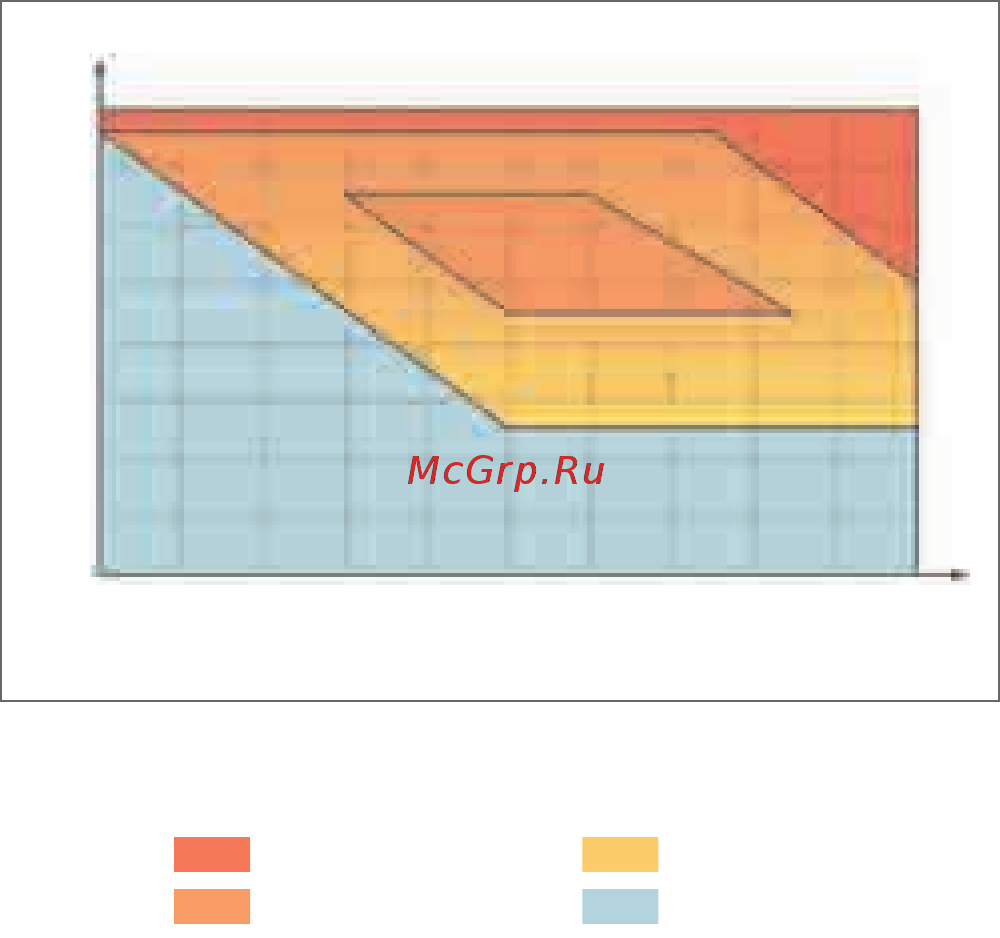

Рис. 2-1 Тепловой комфорт в зависимости от сочетания температуры воздуха
в помещении T
RL
и температуры внутренних поверхностей помещения T
F
жарко некомфортно еще комфортно
комфортно холодно некомфортно
Экономичность
За счет повышенной лучистой составляющей теплового баланса
системы напольного отопления / охлаждения REHAU тепловой
комфорт в режиме отопления ощущается уже при достаточно
низких температурах воздуха в помещении. Это позволяет понизить
температуру воздуха в помещении на 1–2 °C. За счет этого возможно
снизить годовые затраты энергии от 6 до 12%.
Экологичность
За счет высокой тепловой мощности при низких температурах
теплоносителя системы обогрева/охлаждения поверхностей REHAU
идеально комбинируются с конденсационными газовыми котлами,
тепловыми насосами или солнечными батареями.
Не вызывает аллергии
Благодаря низкой величине конвективных потоков системы обогрева/
охлаждения поверхностей REHAU создают минимальную подвиж-
ность воздуха в помещении. При этом отсутствует циркуляция мелко-
дисперсной пыли, что щадит легкие, особенно у людей, страдающих
аллергией.
Привлекательный интерьер помещений
без отопительных приборов
Системы напольного отопления / охлаждения REHAU
- позволяют свободно располагать мебель;
- дают архитекторам свободу проектных решений;
- сокращают опасность получения травм, например, в детских садах,
школах, больницах или домах престарелых.
Температуры в помещениях согласно
СанПиН 2.1.2.2645-10 «Санитарно–эпидемиологические
требования к условиям проживания в жилых зданиях и
26
24
22
20
18
16
14
12
10
10 12 14 16 18 20
22
24
26
28
30
T
RL
T
F
