114
Regelungstechnik

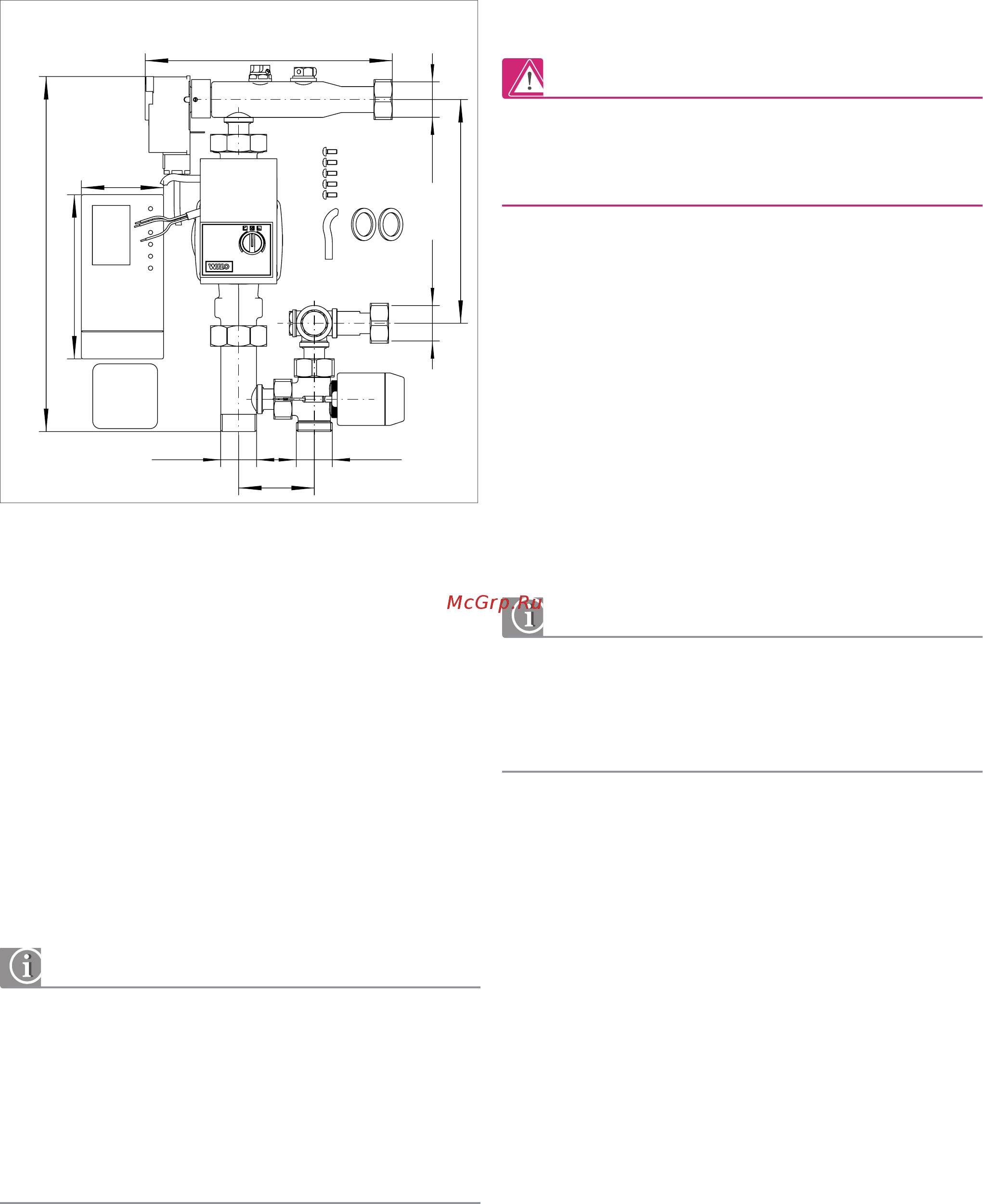

Abb. 8-3 Abmessungen Temperaturregelstation TRS-V ErP
Beschreibung
Der elektronische Regler hat werkseitig folgende Konfiguration:
-Witterungsgeführte Vorlauftemperaturregelung nach Heizkurve mit
Steilheit0,6
- Absenkzeiten täglich von 22 h – 6 h
-Pumpenaktivierung bei Soll-Vorlauftemperaturen über 22 °C (Heizbetrieb)
-Pumpenstop für 30 min bei Beginn des Absenkbetriebs
Die Pumpe wird gesteuert durch eine automatische Tag- und Nacht-Steuerung
mit Fuzzy-Logik (Day-and-Night-Control).
Bei Anlagen mit Umschaltventilen zur Warmwasserbereitung kann es zu
Problemen in der Hydraulik kommen, da hier der primärseitige Vor- oder
Rücklauf gesperrt wird.
-Vorab hydraulische Eignung prüfen!
- Sicherstellen, dass der Dierenzdruck an den primärseitigen Anschlüssen
der TRS-V ErP 0,4 bar nicht überschreitet.
1" AG 1" AG
Vorlauf
Vorlauf
Rücklauf
70
229
AA B
1" FL1" FL
207
339
152
76
Рис. 8-3 Размеры станции регулирования температуры TRS-V ErP
Описание
Электронный регулятор имеет следующую заводскую конфигурацию:
- погодное регулирование температуры подачи по температурному
графику с угловым коэффициентом 0,6;
- экономный режим ежедневно с 22 ч – 6 ч;
- включение циркуляционного насоса при температуре подачи выше
22 °C (режим отопления);
- остановка циркуляционного насоса на 30 минут после старта
экономного режима.
Насос управляется автоматически по ночной и дневной программам с
применением нечеткой логики.
- Для систем с переключающими вентилями для горячего водо-
снабжения могут возникнуть проблемы с гидравликой, т.к. в этом
случае на первичной стороне окажутся перекрытыми подающая и
обратная линии.
- Сначала проверьте правильность гидравлической схемы!
- Убедитесь, что перепад давления на подводках первичной стороны
TRS-V не должен превышать 0,4 бар.
Монтаж
ВНИМАНИЕ
Монтаж системы должен выполняться только квалифициро-
ванным электриком.
При установке устройств с циркуляционными насосами системы
отопления класса защиты I электрик должен удостовериться в
правильности подключения устройств, а также в том, что приняты не-
обходимые меры безопасности, к которым относятся, в зависимости
от местных норм, выравнивание потенциалов распределительного
шкафа контура и металлических деталей труб.
Подключение любых соединительных кабелей должно выполняться с
разгрузкой от натяжения.
При этом следует соблюдать:
- действующие нормы ПУЭ, или VDE;
- указания, входящие в комплект поставки.
Все электрические компоненты оснащены кабелями со специаль-
ными штекерами, исключающими неправильное соединение. Тем
самым облегчается монтаж станции и предотвращается повреждение
регулятора.
1. Произвести монтаж всех соединений труб.
2. Смонтировать регулятор на задней стенке распределительного
шкафа.
3. Кабель датчика наружной температуры присоединить к штекеру.
4. Подключить сетевой кабель к разъему.
5. Соединить все электрические разъемы.
