ПОТОЛОЧНЫЕ
И НАСТЕННЫЕ СИСТЕМЫ
Шпаклевка
Полукруглые канты и головки саморезов на потолочных панелях, как
правило, должны шпаклеваться. С поперечных кантов должна быть
снята фаска, и перед шпаклевкой их следует зачистить влажной
кисточкой или губкой. Все швы перед шпаклевкой следует очищать
от пыли.
Для предотвращения образования трещин швы между потолочными
панелями обогрева и охлаждения REHAU следует обязательно
проклеивать армирующими бумажными полосками. Перед покраской
для предотвращения образования воздушных пузырьков эти полоски
следует смачивать водой.
Основу потолочных панелей REHAU составляют гипсовые панели
LaPlura фирмы LaFarge. В следующей таблице приведены материа-
лы, которые необходимо применять на каждом из этапов работы.
Этап работы Материал
1. Нанесение первого слоя шпаклевки LaFillfresh B45/B90
2. Проклеить армирующие полосы Армирующие бумажные
полосы
1)
3. Нанесение второго слоя шпаклевки LaFillfresh B45/B90
4. При необходимости финальная шпаклевка LaFinish
Табл. 5-3
Полукруглый кант 1-й слой шпаклевки
Армирующие полосы 2-й слой шпаклевки
При необходимости финишная шпаклевка
Полукруглый кант
1й слой шпаклевки
Бумажные полоски
2й слой шпаклевки
При необходимости
финишная шпаклевка

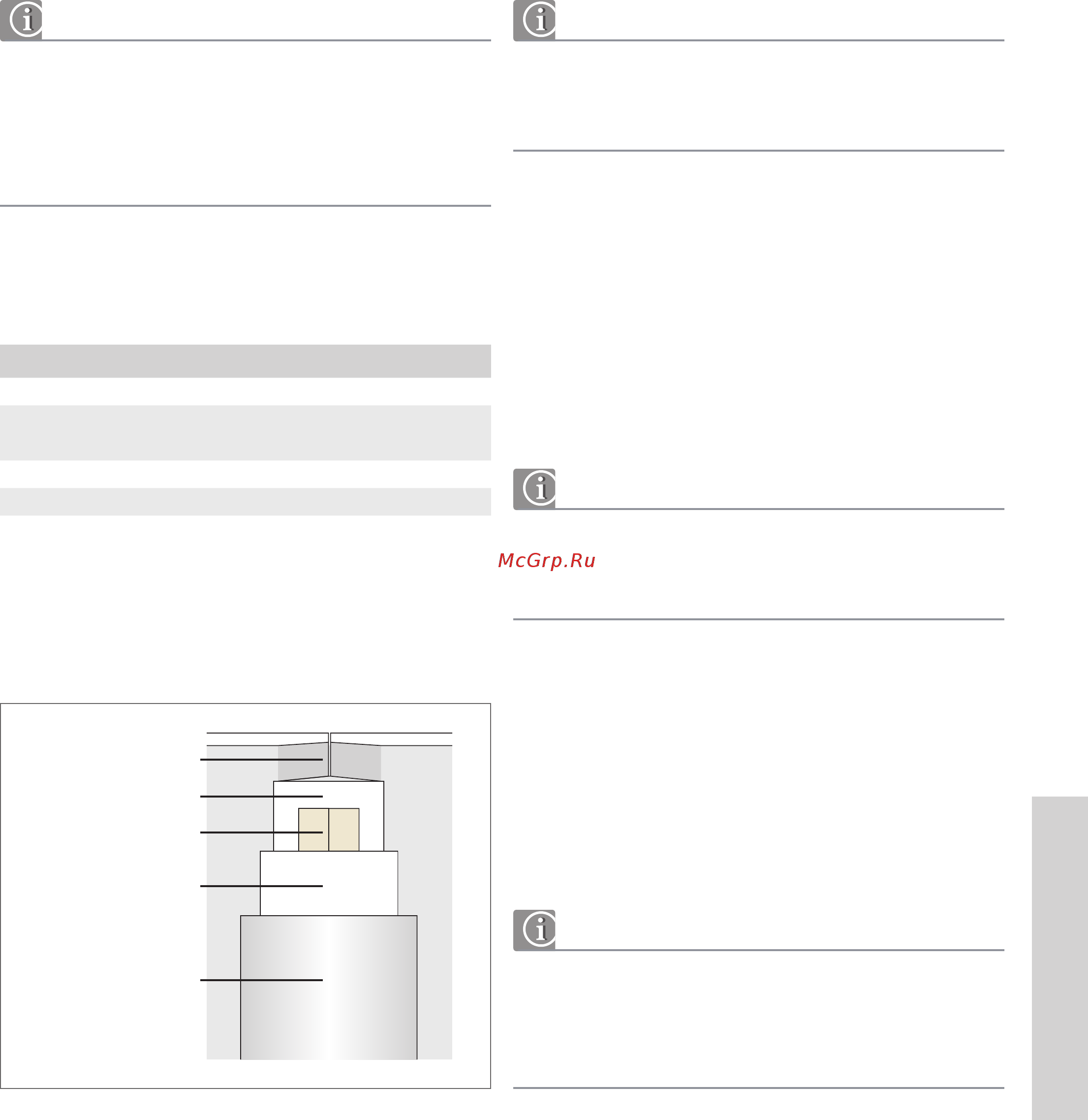

Рис. 5-7 Шпаклевка с использованием армирующих полос
Промывка, заполнение и удаление воздуха
Промывка системы должна производиться непосредственно после
монтажа активных потолочных элементов. По завершении заполне-
ния системы необходимо произвести гидравлическую балансировку
отдельных ветвей при применении попутной схемы или отдельных
контуров в случае тупиковых систем.
Для того чтобы выгнать пузырьки воздуха из панелей, следует обе-
спечить минимальный расход 0,8 л/мин, что соответствует скорости
потока 0,2 м/с.
Гидравлическое испытание
Гидравлическое испытание должно производиться после удаления
воздуха из системы. Его следует производить и протоколировать
в соответствии с протоколом гидравлического испытания REHAU
для систем обогрева/охлаждения. При опасности замораживания
системы следует принимать необходимые меры по предотвращению
повреждений. Они состоят или в обогреве здания, или в применении
антифризов в качестве теплоносителей.
Удаление воздуха из системы и ее гидравлическое испытание явля-
ются обязательными мероприятиями при пуске системы потолочных
панелей.
5.1.3 Обработка поверхности
5.1.3.1 Основание
Основание, т.е. обращенная в сторону помещения поверхность
потолочных панелей, включая швы, должно соответствовать по ров-
ности требованиям DIN 18202. Кроме того, оно должно быть сухим,
прочным, чистым и незапыленным.
При применении специальных обоев, блестящих покрытий, непрямо-
го освещения или направленного света к ровности основания предъ-
являются особые требования. В этих случаях требуется шпаклевка
всей поверхности потолка.
При этом следует соблюсти требования по обеспечению качества
поверхности Q3 или Q4.
