162
Wärmetechnische Prüfungen
Das Trockensystem mit flächenelastischem Sportboden ist nach DIN EN 1264 wärmetechnisch geprüft und zertifiziert.
Registriernummer: 7 F 339-F

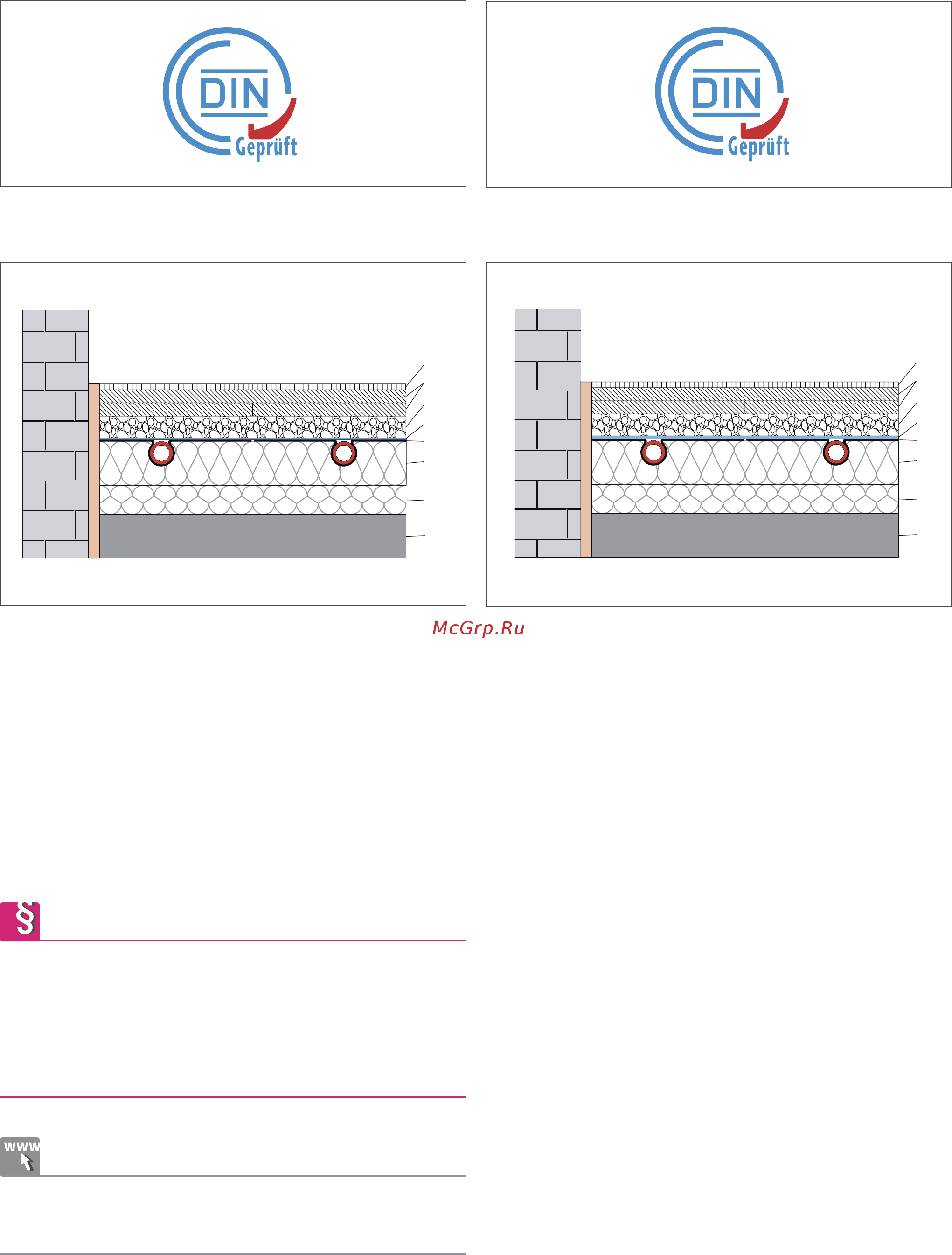

Abb. 8-11 Trockensystem mit eingelegtem Heizungsrohr RAUTHERMS
1 Linoleum 4 mm
2 Birkensperrholz 2 x 9 mm
3 Spezial PU – Elastikschicht 15 mm
4 Stahlblech verzinkt 2 x 0,6 mm
5 Folie 0,2 mm
6 REHAU Trockensystem
7 Zusatzdämmung
8 Ebener Untergrund
Bei der Planung und Montage des Trockensystems mit flächenelasti-
schem Sportboden sind die Anforderungen der DIN EN 1264, Teil 4, der
DINV18032-2 sowie die Vorgaben der aktuellen BVF-Richtlinie einzuhalten.
Leistungsdiagramme finden Sie im Internet zum Download unter
www.rehau.de/downloads.
Registriernummer: 7 F 340-F
Abb. 8-12 Trockensystem mit eingelegtem Heizungsrohr RAUTHERMS
1 Linoleum 4 mm
2 Birkensperrholz 2 x 9 mm
3 Spezial PU – Elastikschicht 15 mm
4 Hartfaserplatte 3,2 mm
5 Folie 0,2 mm
6 REHAU Trockensystem
7 Zusatzdämmung
8 Ebener Untergrund
8
7
6
5
4
3
2
1
EPS 035 DEO dh, 30 mm
8
7
6
5
4
3
2
1
EPS 035 DEO dh, 30 mm
Регистрационный номер: 7 F 339-F
Wärmetechnische Prüfungen
Das Trockensystem mit flächenelastischem Sportboden ist nach DIN EN 1264 wärmetechnisch geprüft und zertifiziert.
Registriernummer: 7 F 339-F
Abb. 8-11 Trockensystem mit eingelegtem Heizungsrohr RAUTHERMS
1 Linoleum 4 mm
2 Birkensperrholz 2 x 9 mm
3 Spezial PU – Elastikschicht 15 mm
4 Stahlblech verzinkt 2 x 0,6 mm
5 Folie 0,2 mm
6 REHAU Trockensystem
7 Zusatzdämmung
8 Ebener Untergrund
Bei der Planung und Montage des Trockensystems mit flächenelasti-
schem Sportboden sind die Anforderungen der DIN EN 1264, Teil 4, der
DINV18032-2 sowie die Vorgaben der aktuellen BVF-Richtlinie einzuhalten.
Leistungsdiagramme finden Sie im Internet zum Download unter
www.rehau.de/downloads.
Registriernummer: 7 F 340-F
Abb. 8-12 Trockensystem mit eingelegtem Heizungsrohr RAUTHERMS
1 Linoleum 4 mm
2 Birkensperrholz 2 x 9 mm
3 Spezial PU – Elastikschicht 15 mm
4 Hartfaserplatte 3,2 mm
5 Folie 0,2 mm
6 REHAU Trockensystem
7 Zusatzdämmung
8 Ebener Untergrund
8
7
6
5
4
3
2
1
EPS 035 DEO dh, 30 mm
8
7
6
5
4
3
2
1
EPS 035 DEO dh, 30 mm
Рис. 11-11 Система «сухой» укладки с проложенной обогревательной трубой
RAUTHERM S
1 линолеум 4 мм
2 фанера из березовой древесины 2 х 9 мм
3 специальный PU-эластичный слой 15 мм
4 листовой метал, оцинкованный, 2 х 0,6 мм
5 пленка 0,2 мм
6 система «сухой» укладки REHAU
7 дополнительная изоляция
8 ровная подложка
При проектировании и монтаже систему «сухой» укладки с вибропо-
лами в спортивных сооружениях необходимо выполнять требования
стандарта DIN EN 1264, часть 4, DIN V 18032-2, а также требования
действующих нормативных документов по отапливаемым напольным
конструкциям.
Диаграммы мощности возможно получить в ближайшем к Вам бюро
по продажам.
Wärmetechnische Prüfungen
Das Trockensystem mit flächenelastischem Sportboden ist nach DIN EN 1264 wärmetechnisch geprüft und zertifiziert.
Registriernummer: 7 F 339-F
Abb. 8-11 Trockensystem mit eingelegtem Heizungsrohr RAUTHERMS
1 Linoleum 4 mm
2 Birkensperrholz 2 x 9 mm
3 Spezial PU – Elastikschicht 15 mm
4 Stahlblech verzinkt 2 x 0,6 mm
5 Folie 0,2 mm
6 REHAU Trockensystem
7 Zusatzdämmung
8 Ebener Untergrund
Bei der Planung und Montage des Trockensystems mit flächenelasti-
schem Sportboden sind die Anforderungen der DIN EN 1264, Teil 4, der
DINV18032-2 sowie die Vorgaben der aktuellen BVF-Richtlinie einzuhalten.
Leistungsdiagramme finden Sie im Internet zum Download unter
www.rehau.de/downloads.
Registriernummer: 7 F 340-F
Abb. 8-12 Trockensystem mit eingelegtem Heizungsrohr RAUTHERMS
1 Linoleum 4 mm
2 Birkensperrholz 2 x 9 mm
3 Spezial PU – Elastikschicht 15 mm
4 Hartfaserplatte 3,2 mm
5 Folie 0,2 mm
6 REHAU Trockensystem
7 Zusatzdämmung
8 Ebener Untergrund
8
7
6
5
4
3
2
1
EPS 035 DEO dh, 30 mm
8
7
6
5
4
3
2
1
EPS 035 DEO dh, 30 mm
Регистрационный номер: 7 F 340-F
Wärmetechnische Prüfungen
Das Trockensystem mit flächenelastischem Sportboden ist nach DIN EN 1264 wärmetechnisch geprüft und zertifiziert.
Registriernummer: 7 F 339-F
Abb. 8-11 Trockensystem mit eingelegtem Heizungsrohr RAUTHERMS
1 Linoleum 4 mm
2 Birkensperrholz 2 x 9 mm
3 Spezial PU – Elastikschicht 15 mm
4 Stahlblech verzinkt 2 x 0,6 mm
5 Folie 0,2 mm
6 REHAU Trockensystem
7 Zusatzdämmung
8 Ebener Untergrund
Bei der Planung und Montage des Trockensystems mit flächenelasti-
schem Sportboden sind die Anforderungen der DIN EN 1264, Teil 4, der
DINV18032-2 sowie die Vorgaben der aktuellen BVF-Richtlinie einzuhalten.
Leistungsdiagramme finden Sie im Internet zum Download unter
www.rehau.de/downloads.
Registriernummer: 7 F 340-F
Abb. 8-12 Trockensystem mit eingelegtem Heizungsrohr RAUTHERMS
1 Linoleum 4 mm
2 Birkensperrholz 2 x 9 mm
3 Spezial PU – Elastikschicht 15 mm
4 Hartfaserplatte 3,2 mm
5 Folie 0,2 mm
6 REHAU Trockensystem
7 Zusatzdämmung
8 Ebener Untergrund
8
7
6
5
4
3
2
1
EPS 035 DEO dh, 30 mm
8
7
6
5
4
3
2
1
EPS 035 DEO dh, 30 mm
Рис. 11-12 Система «сухой» укладки трубами RAUTHERM S
1 покрытие пола
2 плита, распределяющая нагрузку (ДСП, лист фанеры
или фибролита)
3 полиэтиленовая пленка
4 дощатый настил
5 пленка 0,2 мм
6 система «сухой» укладки REHAU
7 дополнительная изоляция
8 ровная подложка
Теплотехнический контроль
Система «сухой» укладки с эластичной поверхностью в спортивных сооружениях проверена и сертифицирована в соответствии с DIN EN 1264.
