163
ОБОГРЕВ ПОЛА
11.2 Система напольного отопления виброполов
со стандартным распределительным коллектором

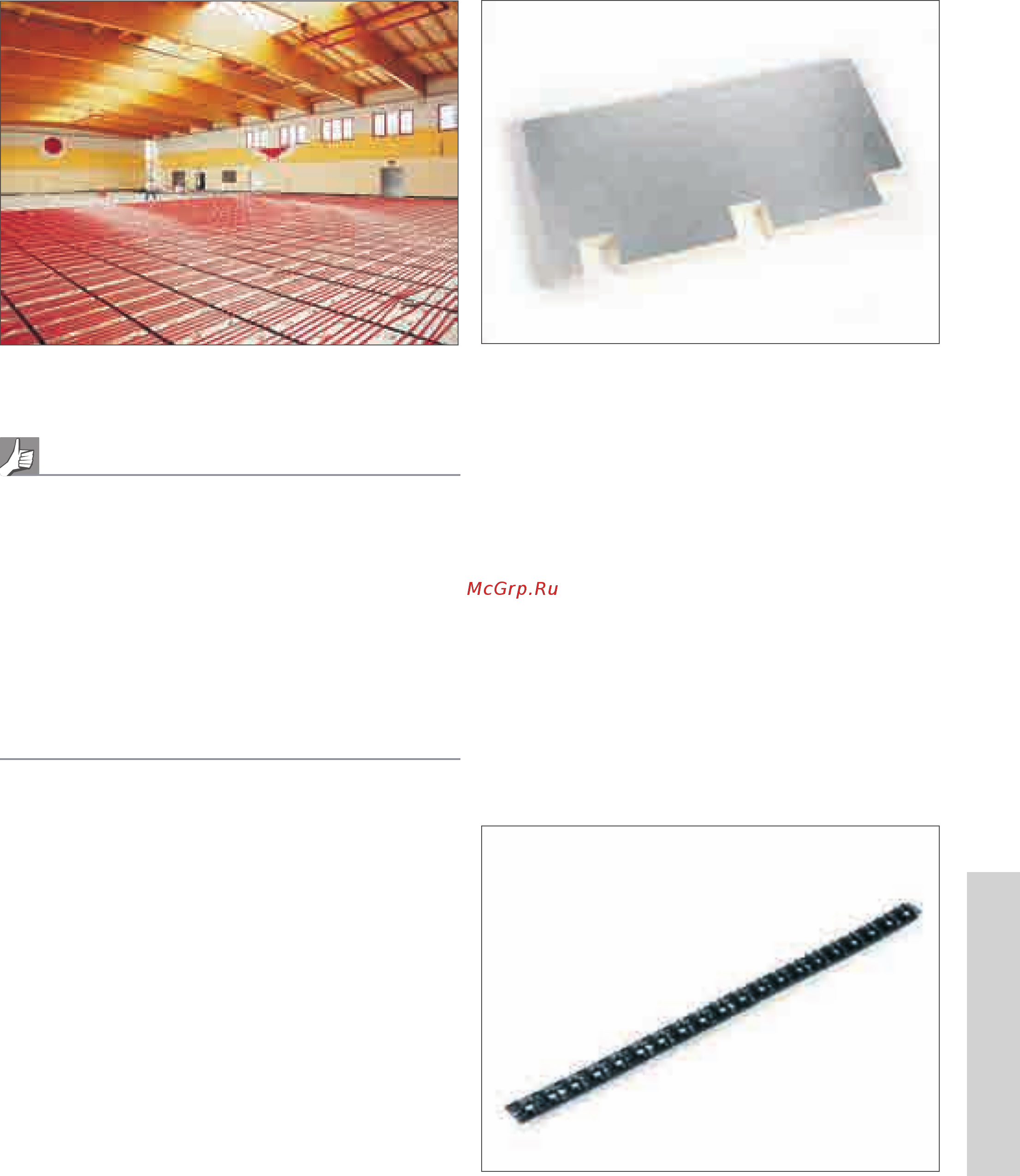

Рис. 11-13 Система напольного отопления виброполов со стандартным распредели-
тельным коллектором
- Быстрый монтаж;
- комфортная температура поверхности пола;
- экономия энергии за счет высокой радиационной составляющей;
- отсутствие разноса пыли;
- низкая скорость потока воздуха;
- отсутствие влияния способа крепления труб на конструкцию пола;
- отсутствие снижения вибрационных свойств пола за счет того, что
трубы не связаны с покрытием;
- низкие капитальные затраты по сравнению с другими видами
систем отопления.
Система напольного отопления виброполов предъявляет высокие
требования к проектированию и расчетам. Требуется совместная
работа архитектора, проектировщика, конструктора спортивного пола
и эксплуатирующей организации для достижения результата, отвеча-
ющего высоким требованиям.
Проектирование всегда осуществляется для каждого объекта в
отдельности по согласованию с архитектором и изготовителем
вибрационного пола.
Компоненты системы:
- изоляционная плита с предварительно выштампованными
отверстиями;
- шина RAUFIX 16/17/20;
- гарпун-скобы.
Диаметры труб:
- RAUTHERM S 20 x 2,0 м.
Комплектующие системы:
- распределительный коллектор.
Распределительный шкаф. Изоляционная плита с предвари-
тельно выштампованными отверстиями
Рис. 11-14 Изоляционная плита с предварительно выштампованными отверстиями
Теплоизоляционная плита состоит из жесткого пенополиуретана
без содержания фторхлоруглеводородов, покрытого с двух сторон
антидиффузионной алюминиевой фольгой. Теплоизоляционная
плита относится к группе теплоизоляционных материалов 025 с рас-
четным значением теплопроводности 0,025 Вт/мК согласно DIN 4108.
Согласно DIN 4102 плита относится к нормально воспламеняемым
материалам строительного класса B2.
Теплоизоляционная плита поставляется с предварительно выштам-
пованными отверстиями. Поэтому разметка размеров конструкции
пола должна быть согласована уже на стадии проектирования. За
счет этого отпадает необходимость в трудоемкой и неточной вырезке
отверстий под имеющиеся конструкции на монтажной площадке.
Шина RAUFIX
Рис. 11-15 Шина RAUFIX
Шина RAUFIX – это крепежный элемент из полипропилена, с шагом
укладки, кратным 5 см. Крючки на верхней поверхности крепеж-
ных захватов шины RAUFIX гарантируют прочное крепление труб.
Фиксатор на защелке для соединения между собой монтажных шин
обеспечивает прочное соединение отрезков шин RAUFIX длиной 1 м.
