132
8.7.5 Монтаж
Электрическое подключение системы должно осуществляться
в соответствии с действующими национальными нормами, а
также в соответствии с нормативами местной организации по
электроснабжению. Эти работы могут быть проведены только
лицами, которые обладают официальным дипломом электрика или
электротехника, либо работают в смежных областях в соответствии с
нормами национального законодательства.
- Установка терморегулятора осуществляется на обычном подрозетнике
под скрытую проводку DIN 49073 либо непосредственно на стене.
- Подключение клеммной колодки Nea Smart должно быть осуществле-
но с использованием собственного автоматического выключателя.
Размещение
Для гарантии беспроблемной работы и эффективного температурного
регулирования, необходимо размещать терморегулятор Nea Smart в зоне,
не подверженной влиянию сквозняков, на расстоянии 130 см от пола.

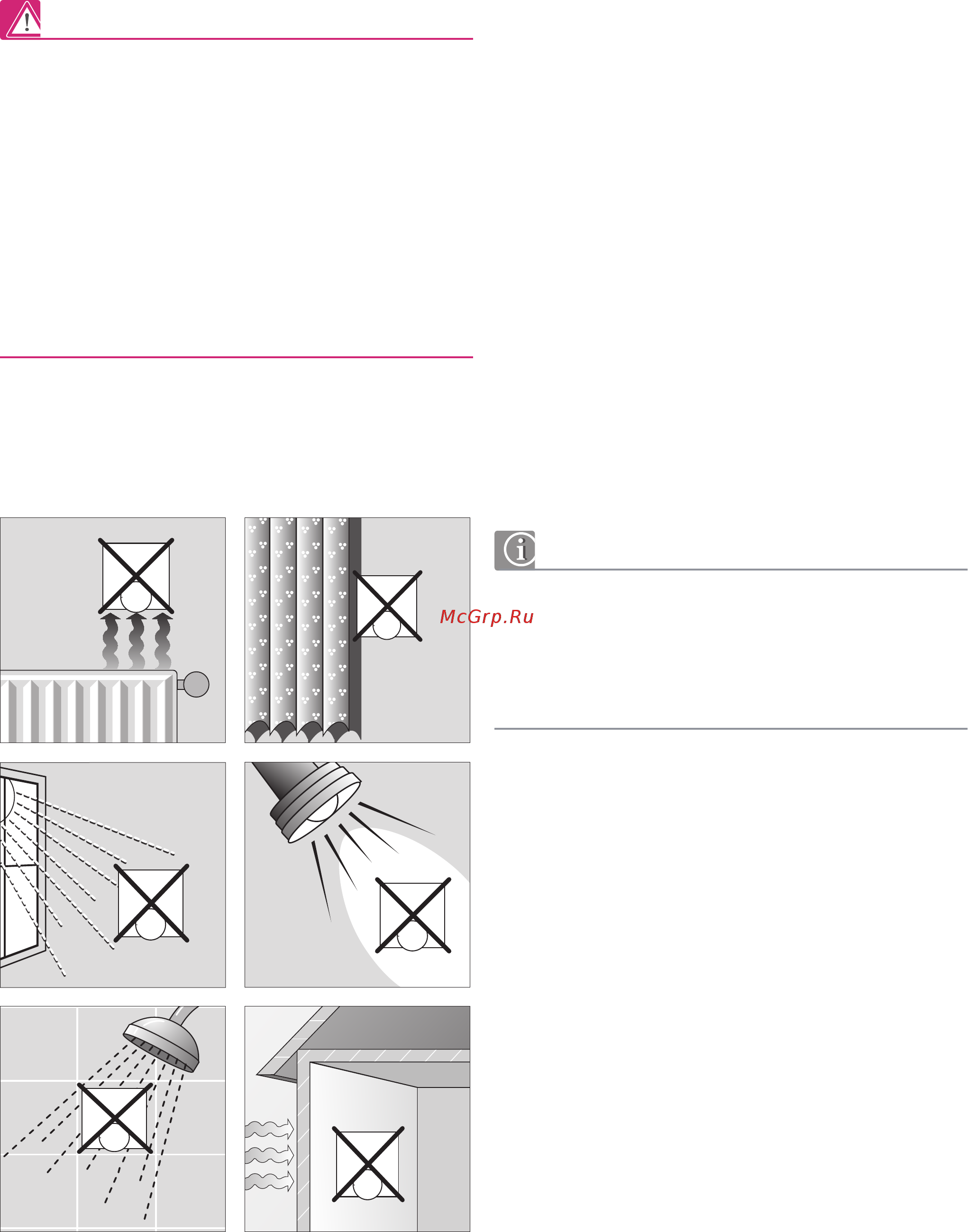

Рис. 8-28 Неподходящие места для установки терморегулятора
- Не устанавливайте терморегулятор вблизи источников тепла, за
шторами, в местах прямого солнечного света, в зонах сквозняков
или в зонах с высокой влажностью.
- Не устанавливайте терморегулятор на наружной стене.
- Для подключения внешнего датчика предусмотрена специальная
полая трубка в комплекте для подключения терморегуляторов.
Датчик должен быть установлен таким образом, чтобы была
обеспечена хорошая передача тепла к сенсору.
8.7.6 Ввод в эксплуатацию, проверка работоспособности
Ввод в эксплуатацию можно разделить на 4 этапа:
1. Проверка работоспособности и разблокирование
сервопривода UNI;
2. Распределение терморегуляторов по зонам;
3. Опционально: подключение дополнительных клеммных
колодок Nea Smart R;
4. Опционально: подключение клеммной колодки
к домашней сети.
Для разблокирования функции «предварительно открыт» сервопри-
вода UNI после подачи напряжения на определенное время акти-
вируются все выходы клеммных колодок Nea Smart R. Уже в этот
период может происходить распределение терморегуляторов по
различным зонам.
Для того, чтобы упростить распределение терморегуляторов, в
первые 30 мин после включения клеммные колодки находятся в
режиме «установки». В период работы данного режима предусмот-
рена немедленная реакция клеммной колодки на изменения уста-
новленных параметров терморегулятора, таким образом, распре-
деление по каналам распознается моментально. Этот режим может
быть включен и при последующей проверке системы путем кратко-
временного отключения рабочего напряжения.
