171
ОБОГРЕВА
ФУТБОЛЬНЫХ ПОЛЕЙ
13 СИСТЕМЫ REHAU ДЛЯ ОБОГРЕВА
ФУТБОЛЬНЫХ ПОЛЕЙ

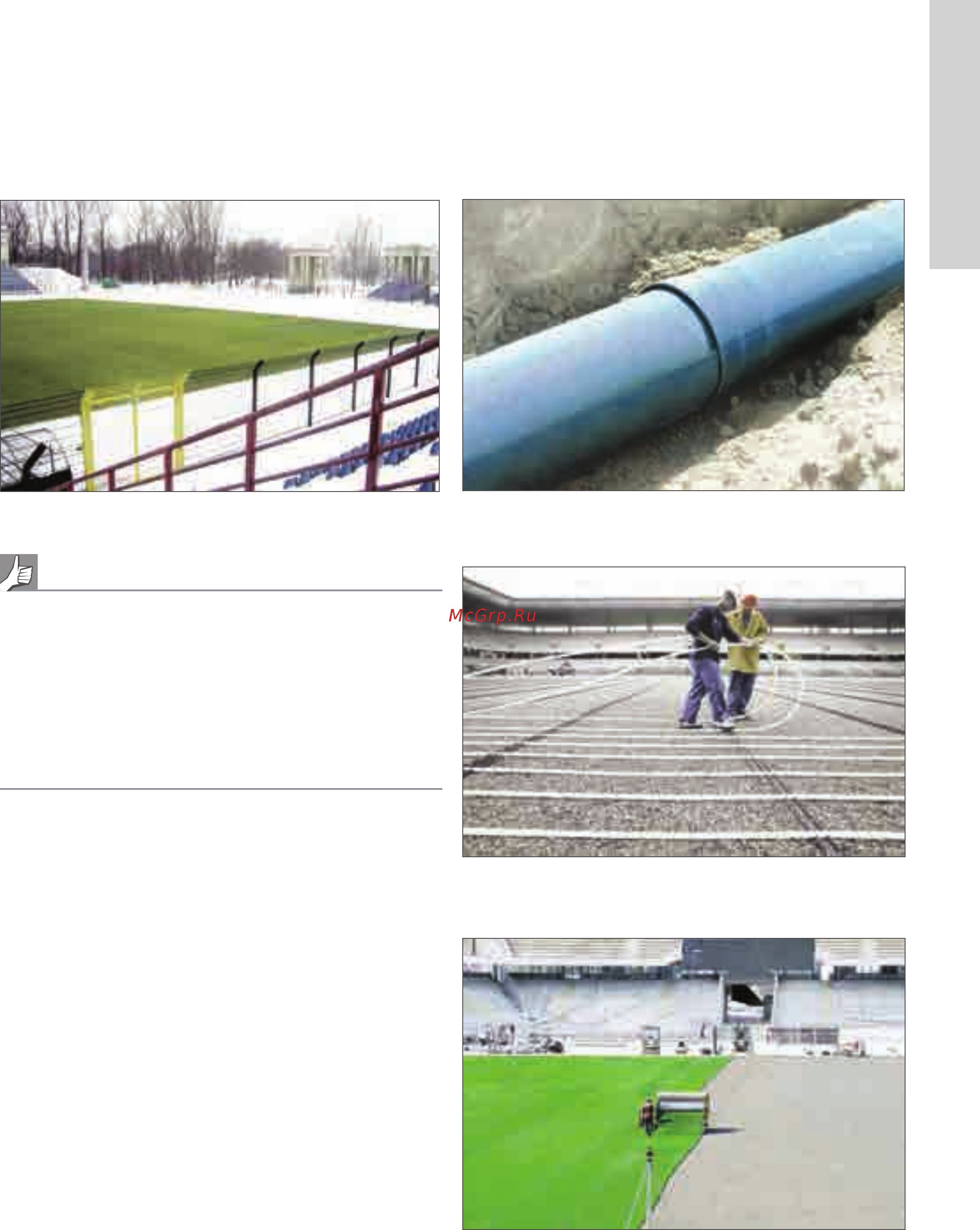

Рис. 13-1 Обогреваемое игровое поле
- Простой и быстрый монтаж;
- устранение льда и снега;
- низкие рабочие температуры, дающие возможность комбинирова-
ния с теплонасосными и солнечными установками;
- отсутствие воздействие на рост газонной травы;
- возможность беспроблемного ухода за газоном;
- отсутствие затрат на техобслуживание.
Компоненты:
- распределительный коллектор;
- фиксирующие шины RAILFIX.
Размеры трубы:
- RAUTHERM 25 х 2,3 мм.
Область применения
- Системы обогрева футбольных полей REHAU используются для
устранения льда и снега на территории футбольных площадок с
натуральным или искусственным газоном.
Описание системы
- Система обогрева футбольных полей REHAU является специаль-
ным вариантом систем обогрева открытых площадок REHAU.
- Отопительные контуры из труб RAUTHERM 25 x 2,3 мм укладыва-
ются параллельными петлями и подсоединяются к коллектору при
помощи надвижных гильз. Для фиксации шага укладки использу-
ются фиксирующие шины RAILFIX. Трубопроводы распредели-
тельного коллектора REHAU разрабатываются и поставляются
индивидуально для каждого объекта. Одинаковая протяженность
контуров, диаметры труб распределительного коллектора, а также
подсоединение к коллектору по схеме с попутным движением
теплоносителя гарантируют равномерное распределение темпера-
тур по всей площади игрового поля.
Рис. 13-2 Укладка дренажа на игровом поле
Рис. 13-3 Укладка отопительных труб
Рис. 13-4 Укладка рулонов газона
