108
Распределительный шкаф AP 130

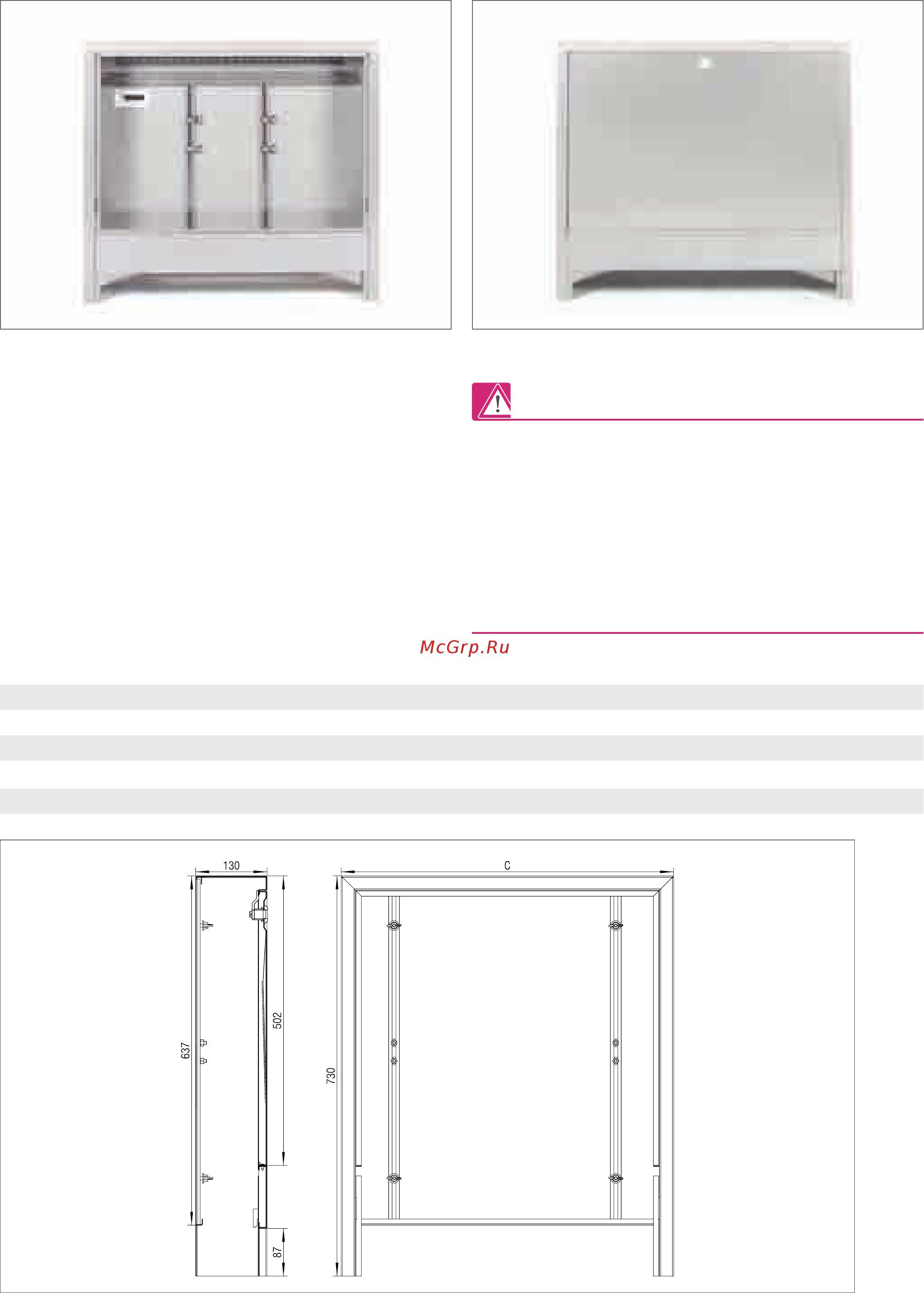

Рис. 7-6 Распределительный шкаф AP 130 (без двери)
Также в программе имеется распределительный шкаф с приставным
вариантом монтажа. В комплекте экран, закрывающий зазор с по-
верхностью стены. Кроме того, шкаф оснащен узлом крепления для
распределительного коллектора.
Материал – листовая сталь,
белый эмалированный (аналогично RAL 9016).
Типоразмер шкафа AP 130 605 805 1005 1205 1353
Высота шкафа [мм] 730 730 730 730 730
Общая ширина шкафа [мм] 605 805 1005 1205 1353
Общая глубина шкафа снаружи [мм] 130 130 130 130 130
Вес шкафа [кг] 12,5 16,1 19,1 22,7 23,9
Рис. 7-7 Распределительный шкаф AP 130
Подключение электропитания к циркуляционному насосу системы
отопления Класса 1 по безопасности должно проводиться квали-
фицированным электриком при соблюдении указаний по технике
безопасности. К ним относятся региональные положения по технике
безопасности по подключению распределительных шкафов, а также
трубчатых металлических деталей. Все подключаемые нагрузки не
должны превышать нормативов.
Verteiltechnik
Verteilerschrank AP 130
Abb. 7-6 Verteilerschrank AP 130 (ohne Tür)
Ebenfalls im Programm ist ein Aufputz-Verteilerschrank. Die Estrichabschluss-
blende ist abnehmbar. Bestückt ist der Verteilerschrank mit einer Universal-
halterung für die Verteiler.
Werksto Stahlblech
Weiß lackiert (ähnlich RAL 9016)
Abb. 7-7 Verteilerschrank AP 130
Bei Einbau von Einheiten mit Heizungspumpen der Schutzklasse I ist durch
die Elektrofachkraft der fachgerechte Anschluss der Einheiten sowie die
Einhaltung der Schutzmaßnahmen sicherzustellen. Dazu gehört je nach
örtlichen Gegebenheiten die Einbindung des Heizkreisverteilerschranks sowie
der metallischen Rohrteile in den Potenzialausgleich durch geeignete Verbin-
dungstechnik.
Alle Anschlussleitungen sind mit einer Zugentlastung zu versehen.
Schranktyp AP 130 605 805 1005 1205 1353
Bauhöhe des Schranks [mm] 730 730 730 730 730
Gesamtbreite des Schranks [mm] 605 805 1005 1205 1353
Gesamttiefe des Schranks außen [mm] 130 130 130 130 130
Schrankgewicht [kg] 12,5 16,1 19,1 22,7 23,9
Abb. 7-8 Maße Verteilerschrank AP 130
C Gesamtbreite des Schranks
Рис. 7-8 Размеры распределительного шкафа AP
B ширина
