107
РАСПРЕДЕЛИТЕЛЬНЫЕ
КОЛЛЕКТОРЫ
50
32
110
12,5
86
110,5
160,5
210,5
260,5
310,5
360,5
410,5
c

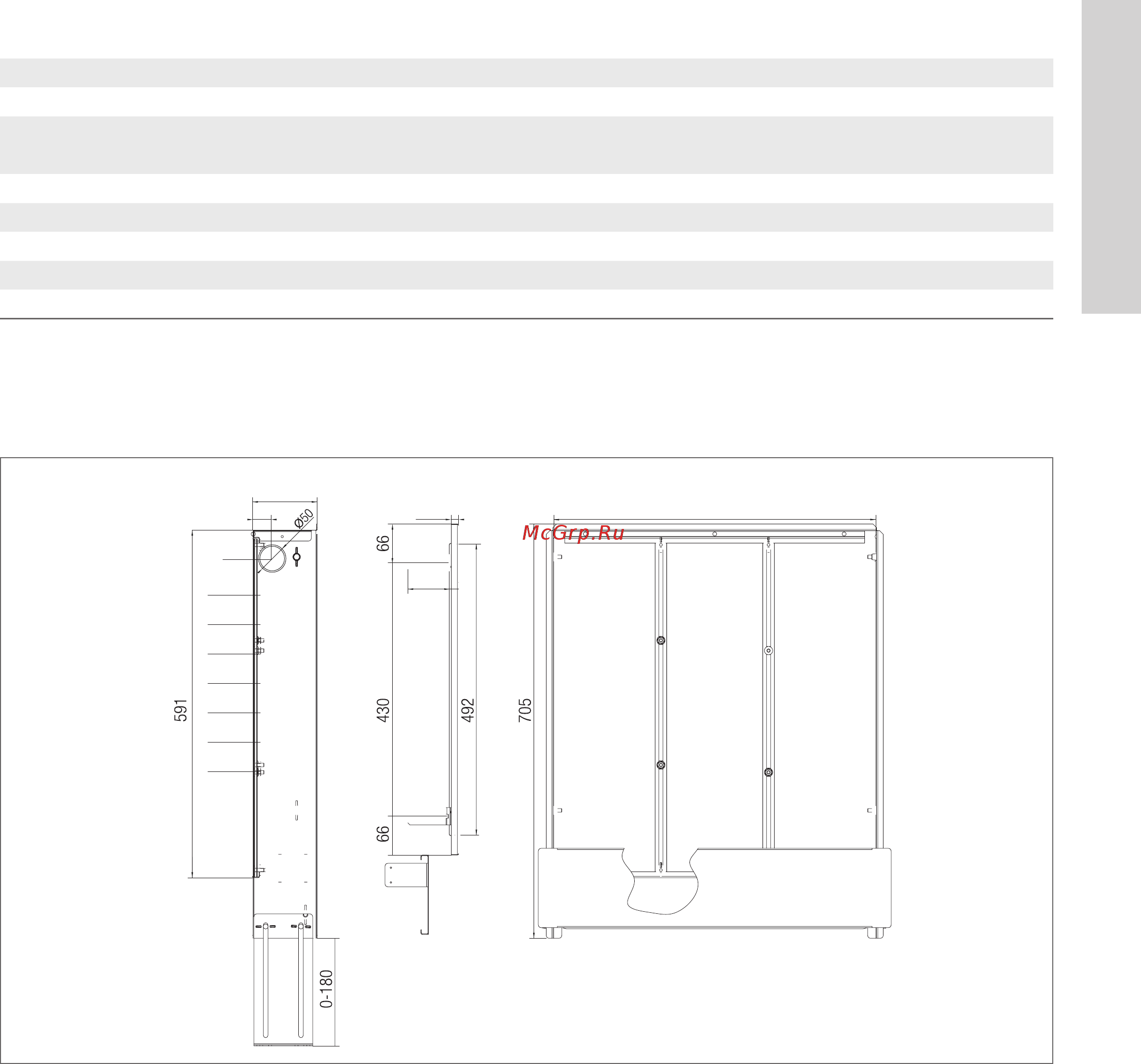

Рис. 7-5 Габариты распределительного шкафа UP 110
C общая ширина шкафа без коробки
Типоразмер шкафа 550 750 950 1150 1300
Высота шкафа [мм]
1)
, без коробки 705–885 705–885 705–885 705–885 705–885
Общая ширина шкафа снаружи [мм], без коробки 550 750 950 1150 1300
Общая глубина шкафа
2)
снаружи [мм] 110–160 110–160 110–160 110–160 110–160
Необходимая ширина проема [мм] 600 800 1000 1200 1350
Необходимая высота проема [мм] мин./макс. 707/887 707/887 707/887 707/887 707/887
Необходимая глубина проема [мм] 125–175 125–175 125–175 125–175 125–175
Вес шкафа [кг] 13,7 17,4 20,3 23,2 26,6
1)
Высота свободно регулируется в диапазоне 705–885 мм с помощью ножек корпуса.
2)
Благодаря возможности регулировать положение наружной рамы в диапазоне между 110 и 160 мм осуществляется встраивание шкафа под различные глубины ниш стен.
