ОБОГРЕВ
ПОВЕРХНОСТЕЙ ЗДАНИЙ
153
10.1 Монтаж

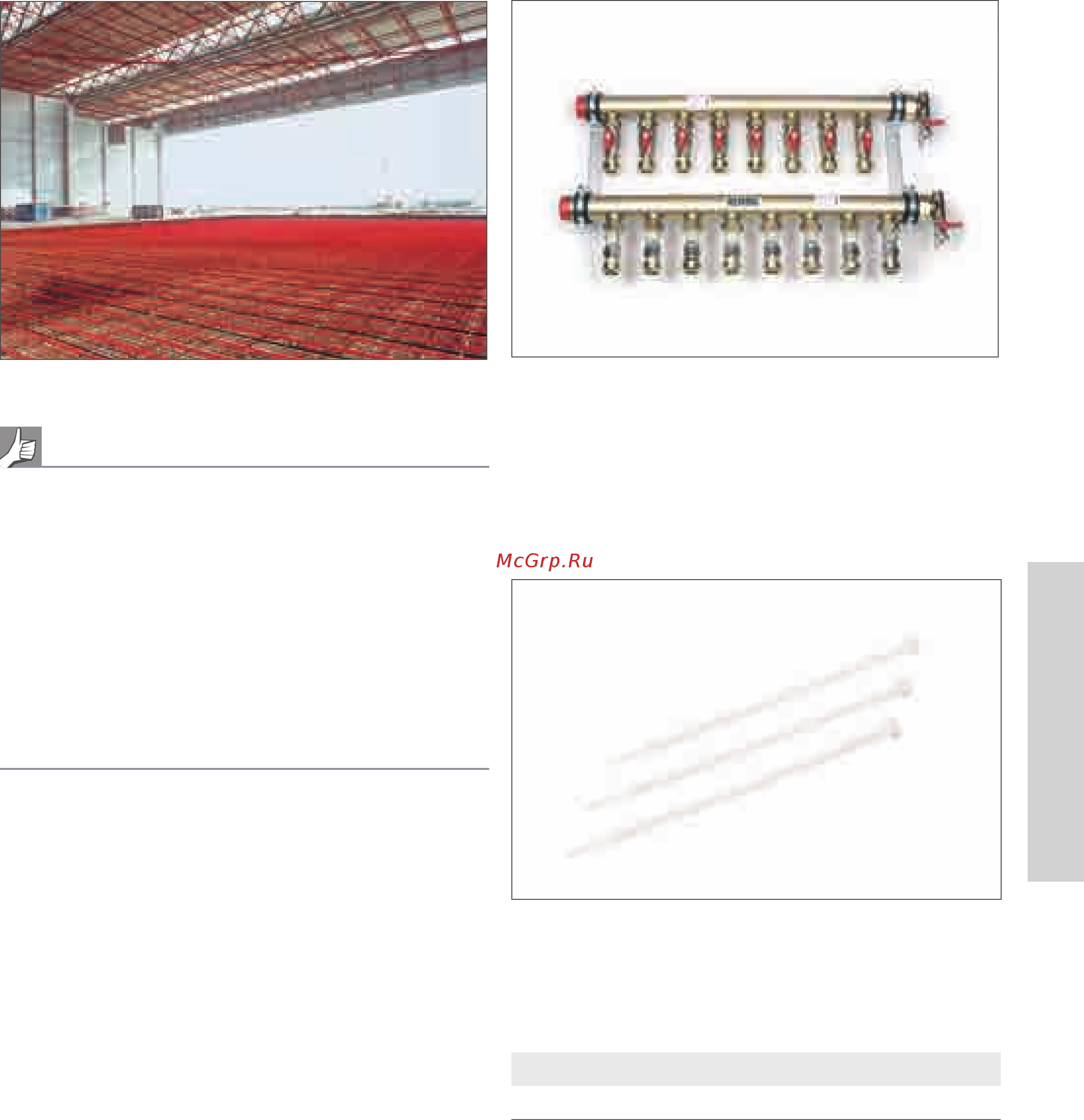

Рис. 10-1 Обогрев поверхностей в промышленном цехе
- Простой и быстрый монтаж;
- комфортная температура поверхностей;
- равномерный профиль температур;
- малая скорость потока воздуха;
- отсутствие разноса пыли;
- свобода для дизайнерских решений отделки помещений;
- низкая рабочая температура;
- возможна комбинация систем с тепловыми насосами и солнечны-
ми коллекторами;
- отсутствие затрат на техническое обслуживание.
Компоненты систем
- промышленный распределительный коллектор
- монтажный ремешок
- шина RAUFIX
- шина RAILFIX
- гарпун-скобы
Типоразмеры труб
- RAUTHERM S 20 Х 2,0 мм
- RAUTHERM S 25 Х 2,3 мм
Комплектующие системы
- фиксаторы поворота трубы
Описание
Регистры обогрева поверхностей промышленных зданий REHAU
встраиваются в бетонные плиты в виде параллельных трубопроводов.
В стандартном исполнении отопительные трубы крепятся к арматуре
перекрытия кабельными хомутами REHAU и присоединяются к про-
мышленному распределительному коллектору REHAU.
Промышленный распределительный коллектор REHAU
Рис. 10-2 Промышленный распределительный коллектор REHAU
Распределитель и коллектор из латунных трубок с воздушным кла-
паном и спусконаливным краном. См. Раздел 14 Распределительные
коллекторы REHAU стр. 102
Кабельный хомут
Рис. 10-3 Кабельный хомут
Предназначен для аккуратного крепления труб обогрева на арматур-
ных элементах напольной плиты.
Материал полиамид
Температуроустойчивость от -40 до +105 °С
10 ОБОГРЕВ ПОВЕРХНОСТЕЙ
ПРОМЫШЛЕННЫХ ЗДАНИЙ
