152

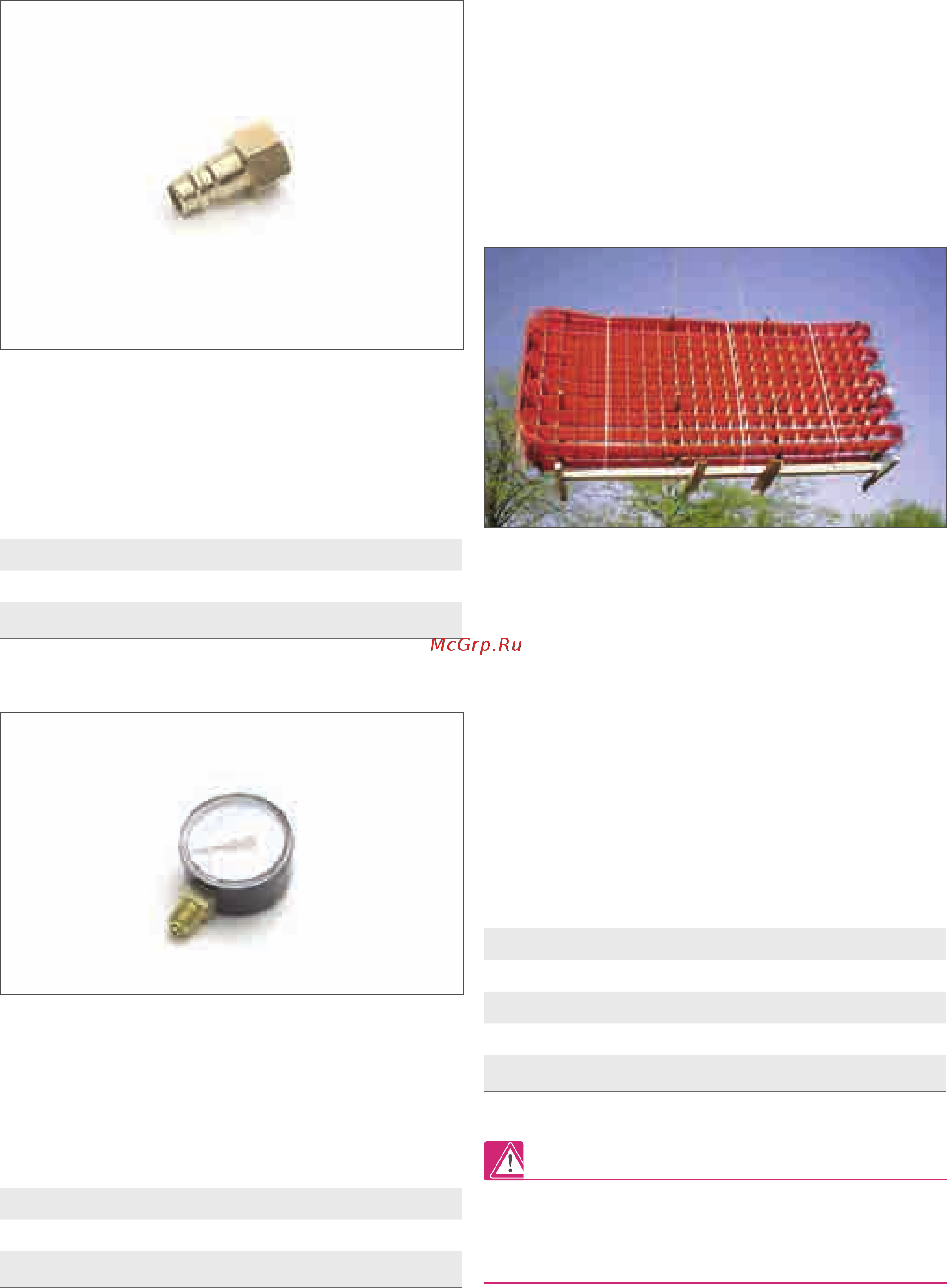

Штуцер для сжатого воздуха
Рис. 9-22 Штуцер для сжатого воздуха
Штуцер используется совместно с манометром при испытании
давлением на монтажной площадке. Испытания сжатым воздухом
следует проводить перед бетонированием и при снятии нижней
опалубки.
Материал латунь
Длина 33 мм
Соединение Rp 1/4“
Манометр
Рис. 9-23 Манометр
Манометр применяется в сочетании со штуцером для сжатого воз-
духа при проведении пневматических испытаний на монтажной
площадке. Испытания сжатым воздухом следует проводить перед
бетонированием и при снятии нижней опалубки.
Материал сталь
Длина 40 мм
Соединение R 1/4“
Промышленные коллекторы распределительные REHAU
Промышленный коллектор изготовлен из латунных труб, снабжен
воздухоотводчиками и спусконаливными кранами. Возможность
для отключения отопительного контура обеспечивается шаровым
краном на подающем трубопроводе, и вентилем тонкой регулировки
(для гидравлической регулировки каждого отопительного контура)
на обратном трубопроводе. Монтируются на прочные, оцинкованные,
звукоизолирующие кронштейны.
Транспортировочная подставка BKT
Рис. 9-24 Транспортировочная подставка BKT
Транспортировка модулей BKT REHAU осуществляется при помощи
транспортировочных подставок REHAU прямо на монтажную пло-
щадку. Модули устанавливаются на транспортировочную подставку в
несколько рядов один к другому,и закрепляются. Транспортировоч-
ные подставки подходят для подъема краном, а также при помощи
погрузчиков. После разгрузки модулей происходит обратная транс-
портировка подставок на завод.
Транспортировочные подставки REHAU представляют собой много-
функциональные надежные конструкции и соответствуют европей-
скому нормативу по безопасности для машин и механизмов 89/392/
EWG, а также DIN 15018, части 1 и 2. Кроме того, они подлежат
ежегодной проверке.
Длина 4,0 м
Ширина 1,0 м
Высота 2,2 м
Материал окрашенная сталь
Вес 235 кг
ОСТОРОЖНО!
Транспортировочные подставки BKT REHAU разрешено транспорти-
ровать только с соблюдением всех необходимых мер безопасности.
