158
11 ОБОГРЕВ ПОЛА В СПОРТИВНЫХ
СООРУЖЕНИЯХ REHAU
11.1 Система «сухой» укладки пола с мягким покрытием
в спортивных сооружениях

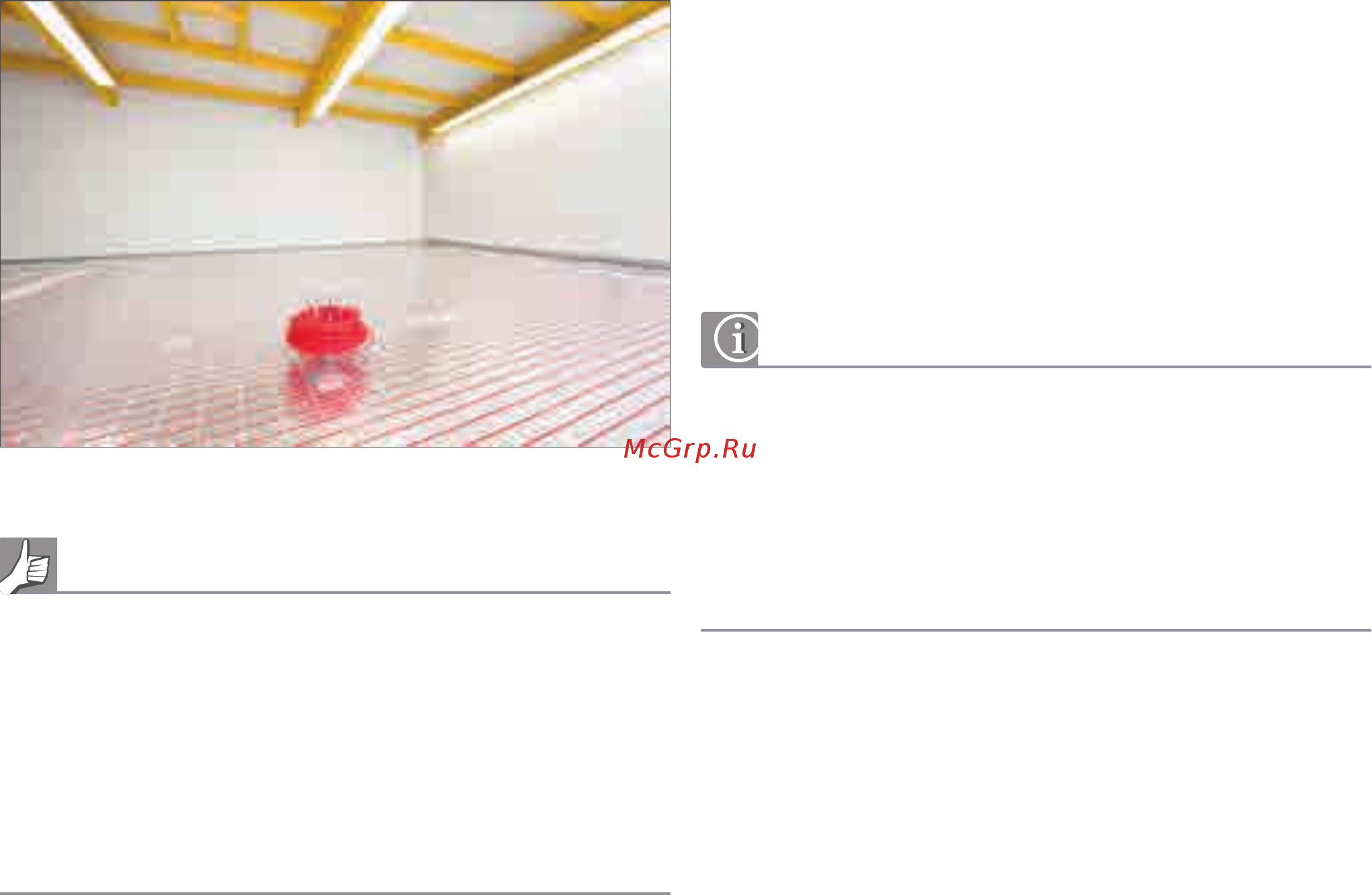

Рис. 11-1 Система «сухой» укладки пола с мягким покрытием в спортивных
сооружениях
- Быстрый и простой монтаж благодаря алюминиевым пластинам на
теплоизоляционных матах;
- простая и быстрая обрезка деталей благодаря интегрированным
надрезам;
- отсутствие поднятия конструкции при укладке отопительных труб;
- высокая прочность при шаговой нагрузке во время укладки;
- малая высота конструкции.
Системные компоненты:
- маты для укладки прямолинейных участков:
- с шагом VA 12,5;
- с шагом VA 25;
- элемент для поворота;
- с шагом VA 12,5;
- с шагом VA 25;
- мат для укладки «внахлест»;
- мат для укладки;
- прибор для вырезания «канавок»;
- дополнительные элементы.
Используемые трубы:
- RAUTHERM S 16 х 2,0 мм;
- RAUTHERM flex 16 x 2,2 мм;
- RAUTHERM stabil 16,2 х 2,6 мм.
Комплектующие:
- отстенная изоляция;
- защитная пленка;
- дополнительная изоляция.
Систему «сухой» укладки пола в спортивных сооружениях не-
обходимо проектировать специалистами высокой квалификации.
Необходимо согласование проектных решений между архитекторами,
проектировщиками, конструкторами и представителями эксплуа-
тирующей организации для достижения результата, отвечающего
высоким требованиям.
Описание
Система «сухой» укладки пола позволяет отапливать спортивные
залы в соответствии с требованиями стандарта DIN V 18032-2
и DIN EN 1264 (специальная система).
Все системные плиты системы «сухой» укладки состоят из вспенен-
ного полистирола EPS и отвечают требованиям стандарта
DIN EN 13163.
Теплоизоляционные маты облицованы с верхней стороны алюминие-
выми листами с желобами для фиксации труб и отвода от них тепло-
ты на поверхность. Интегрированные надрезы обеспечивают быструю
и легкую резку плит на монтажной площадке. Поворотные элементы
используются для поворота труб в области примыкания стен.
Для перехода с шага укладки 12,5 см на шаг укладки 25 см исполь-
зуются переходные элементы.
