47
ОБОГРЕВ / ОХЛАЖДЕНИЕ
Технические характеристики
Арматурная
сетка RM 100
Арматурная
сетка RM 150
Материал стальная
проволока
оцинкованная
стальная
проволока
оцинкованная
Толщина проволоки 3 мм 3 мм
Длина с краевыми ячейками 2050 мм 1950 мм
Ширина с краевыми
ячейками
1050 мм 900 мм
Размер ячеек по длинной
и короткой стороне
50 мм –
Фактическая площадь
укладки
2 м² 1,75 м²
Шаг сетки 100 мм 150 мм
Шаг укладки труб
диаметром 14–17 мм
любой любой
Шаг укладки труб
диаметром 20 мм
кратно 10 см кратно 15 см
~ 30 см
~ 30 см~ 50 см~ 50 см

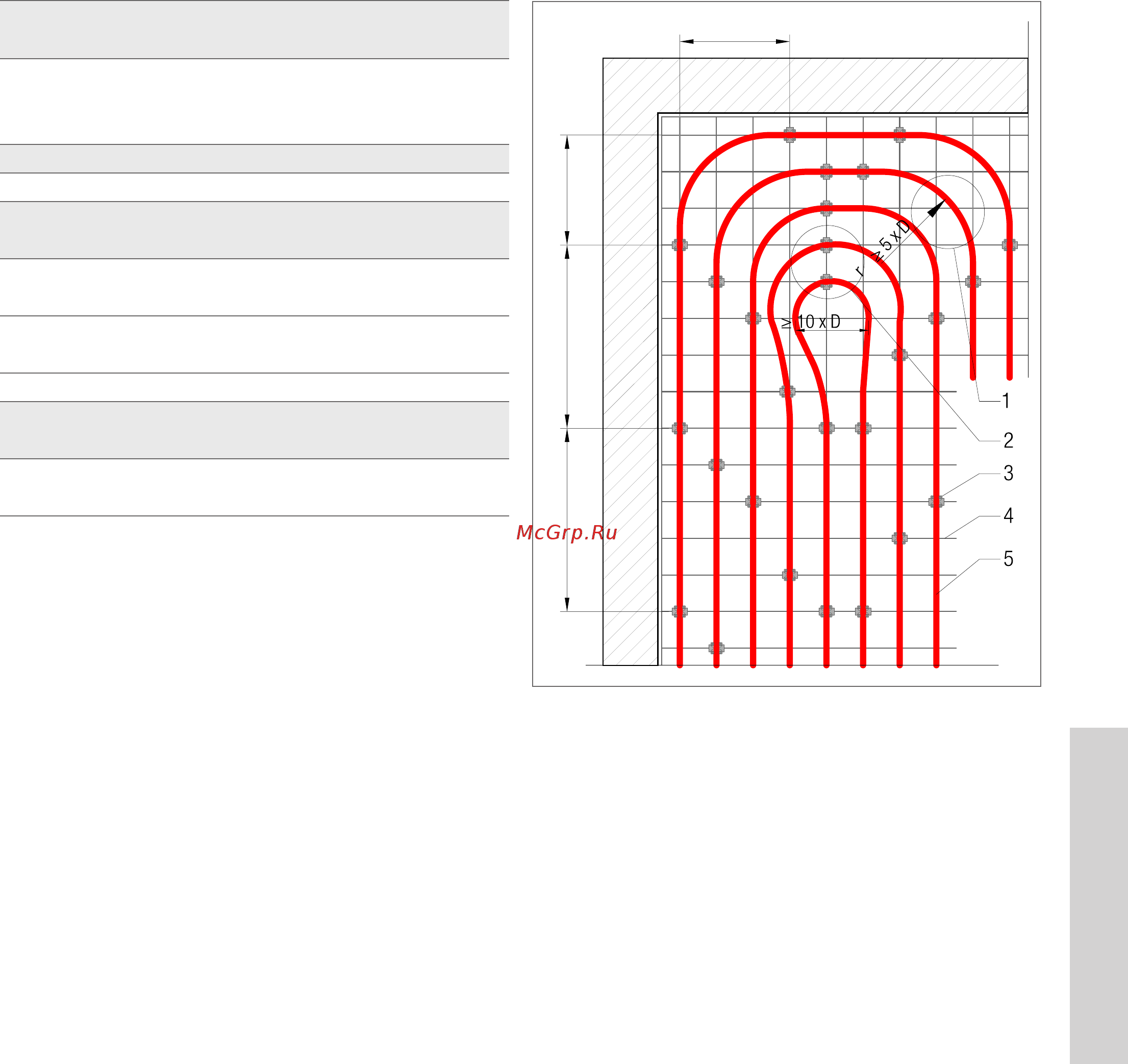

Рис. 4-50 Формирование разворотной петли в регистре отопительных труб.
Пример укладки трубы RAUTHERM S 17 x 2,0 с шагом 100 мм на мат RTM
100
1 поворот на 90°
2 вершина поворота
3 поворотная клипса
4 арматурная сетка
5 труба
